ELEKTRISCHE AANSLUITINGEN
4
4.2.3 Aansluiting op de stroomvoorziening

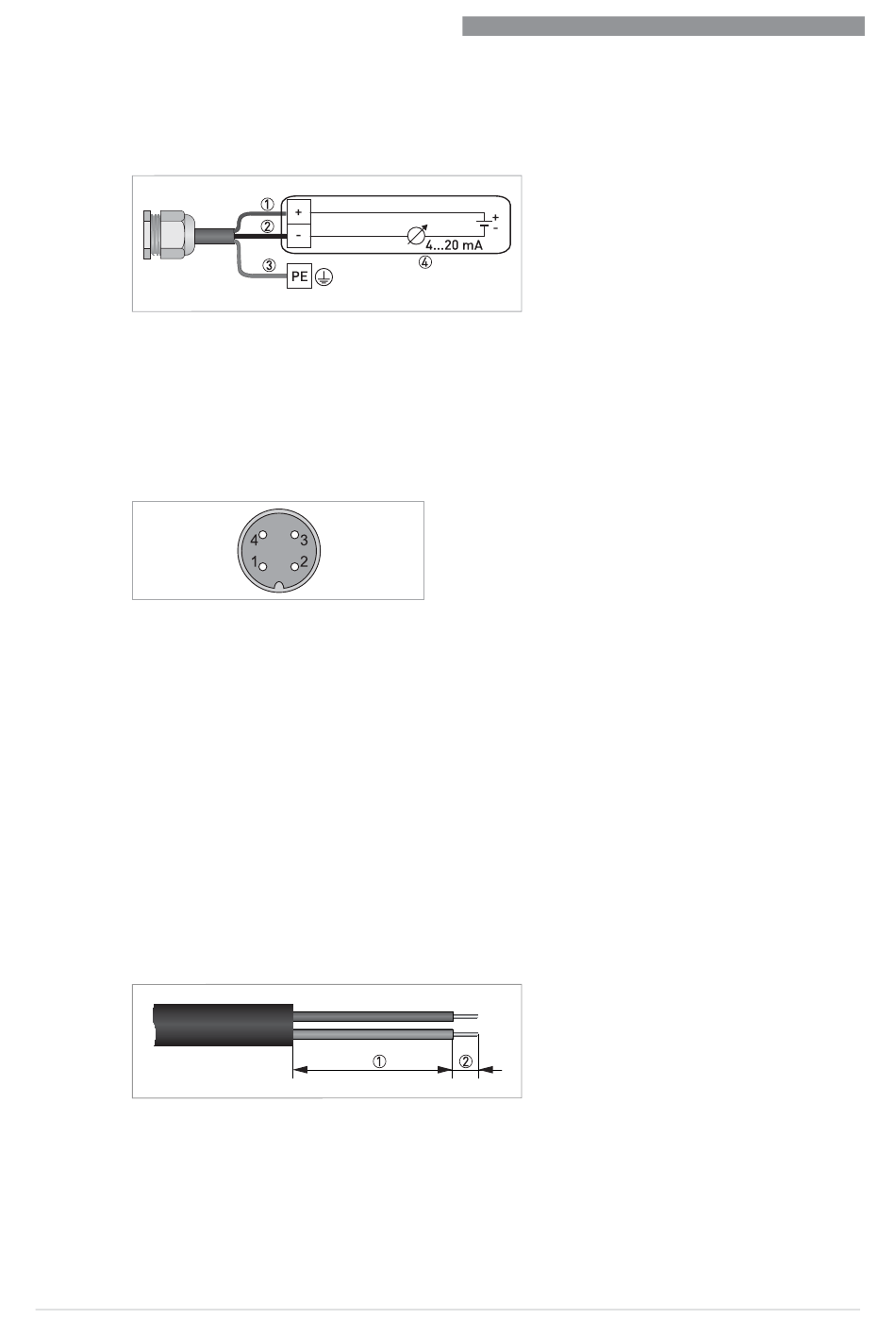

Figuur 4-2: Aansluiting op de voedingseenheid
1 Rood
2 Zwart
3 Groen/geel
4 Voedingseenheid met verbruiker
4.2.4 Aansluiting met M12-snelkoppeling
Figuur 4-3: M12-snelkoppelstekker
1 Signaal +
2 Niet aangesloten
3 Signaal -
4 Aarding
4.3 Elektrische aansluiting
De stroomvoorziening en de signaaluitgang worden aangesloten via schroefklemmen in de
behuizing. De display- en bedieningsmodule wordt aangesloten via contactpinnen op de
interface-adapter.
4.3.1 Voorbereiding van kabel
De klemmen in de aansluitruimte zijn geschikt voor draaddoorsneden van 0,34...2,5 mm². Voor
een goede aansluiting moet de kabelmantel worden gestript over 40...50 mm / 1,6...2".
Figuur 4-4: De kabel strippen
1 40...50 mm / 1,6...2"
2 5 mm / 0,2"
24
