OPTIBAR PM 3050
4.3.2 Aansluiting in de aansluitruimte

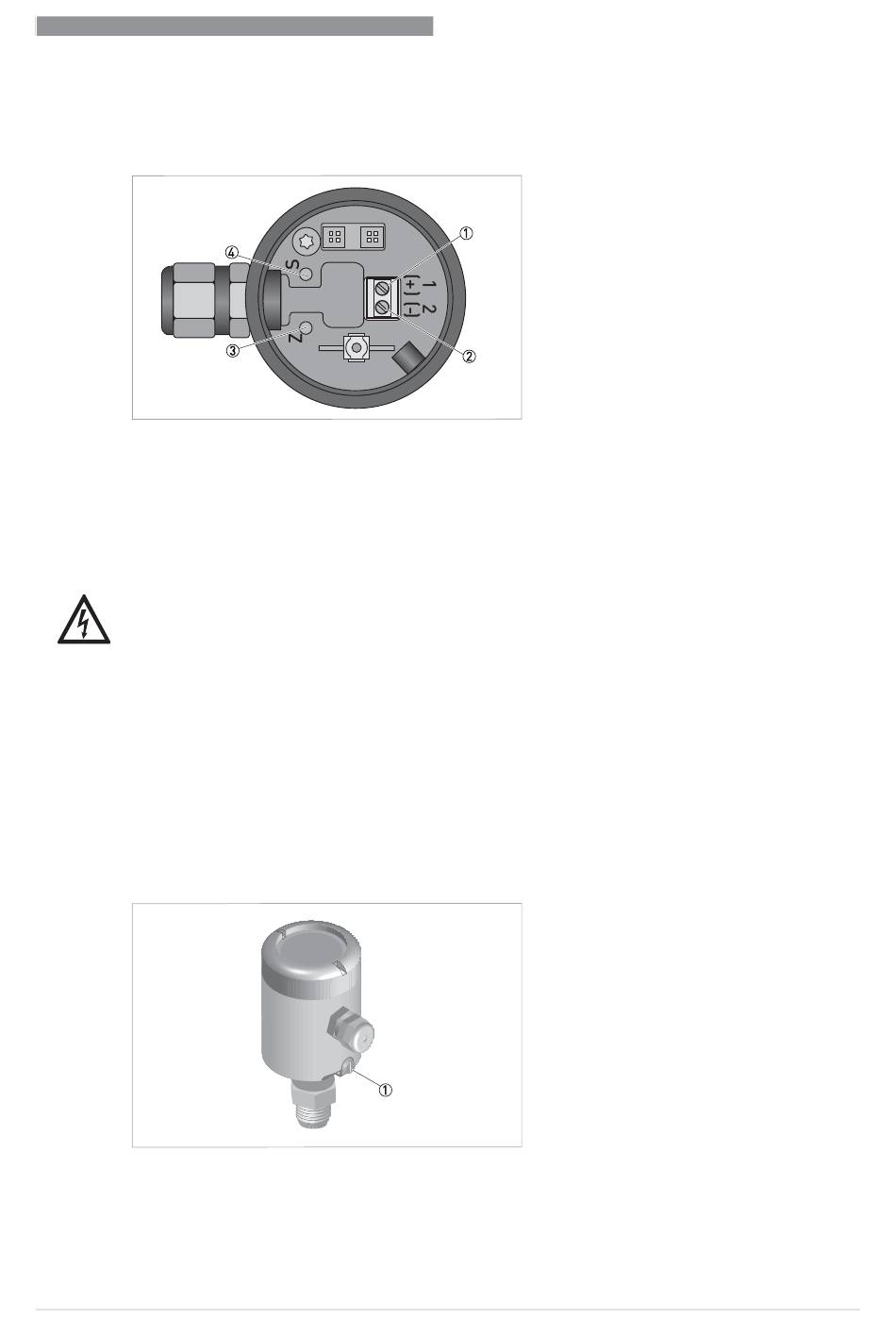

Figuur 4-5: Aansluiting in de aansluitruimte
1 (V
) signaalklemmen
in+
2 (V
) signaalklemmen
in-
3 Drukknop Nulpunt (Zero)
4 Drukknop Breedtepunt (Span)
4.4 Aarding van het meettoestel
GEVAAR!
Er mag geen verschil in potentiaal zijn tussen de druksensor en de behuizing of de
veiligheidsaarding van de transmitter.
• De druksensor moet correct worden geaard.
• Gebruik de aardingskabel niet om tegelijkertijd andere elektrische apparaten te aarden.
• De druktransmitter is geaard door middel van een aardingsgeleider.
• In gevaarlijke gebieden wordt aarding tegelijkertijd gebruikt voor potentiaalvereffening.
Buiten op de behuizing zit een aardingsklem voor opname van draden met doorsneden tot
2
1,5 mm
.
Figuur 4-6: Positie van de aardingsklem op de behuizing
1 Aardingsklem
09/2021 - 4006670902 - MA OPTIBAR PM 3050 C R02 nl
ELEKTRISCHE AANSLUITINGEN
www.krohne.com
4
25
