VEGAFLEX 83 • Tweedraads 4 ... 20 mA/HART SIL
4. Procesaansluiting met een passende steeksleutel losmaken.
5. Procesaansluiting met de hand van de sensor afschroeven.
6. Oude procesafdichting uit de procesaansluiting nemen.
7. Meegeleverde nieuwe procesafdichting (15,54 x 2,62) in de
procesaansluiting plaatsen.

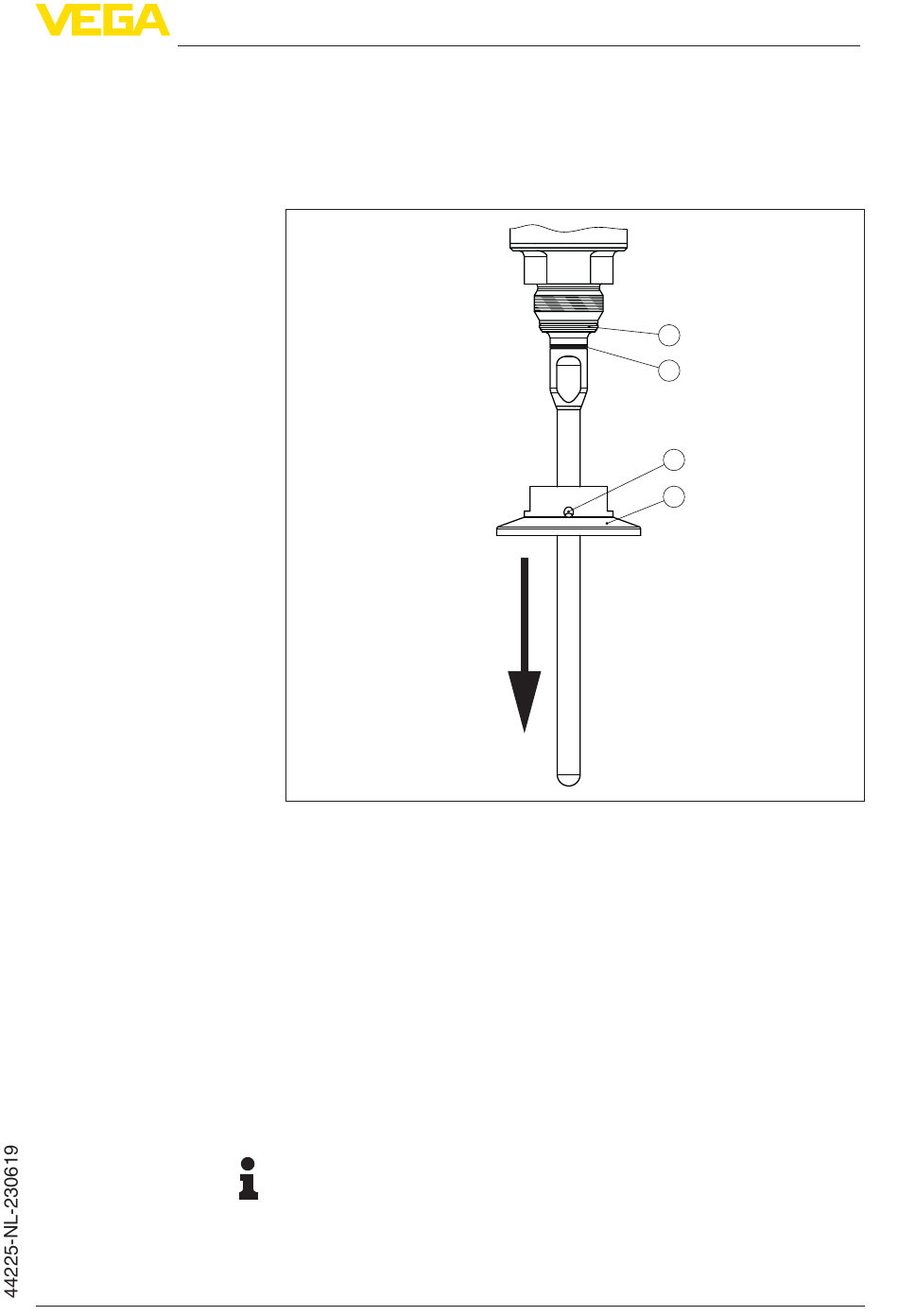

Fig. 34: Afdichting - procesaansluiting
1
Procesafdichting
2
Staafafdichting
3
Boring voor lekkageherkenning
4
Procesaansluiting, bijv. clamp
8. Procesaansluiting met de hand op het schroefdraad van de sen-
sor schroeven.
9. Procesaansluiting met een passende steeksleutel met een mo-
ment van 20 Nm (14.75 lbf ft) vastdraaien.
10. De meetstaaf voorzichtig met de hand in het schroefdraad op de
procesaansluiting schroeven.
11. Met de hand tegenhouden en de meetstaaf aan de tweekant met
een aandraaimoment van max. 4,5 Nm (3.32 lbf ft) vastdraaien.
Informatie:
Houdt het opgegeven draaimoment aan, zodat de maximale trekvast-
heid van de verbinding behouden blijft.
11 Diagnose, Asset Management en Service
1
2
3
4
77
