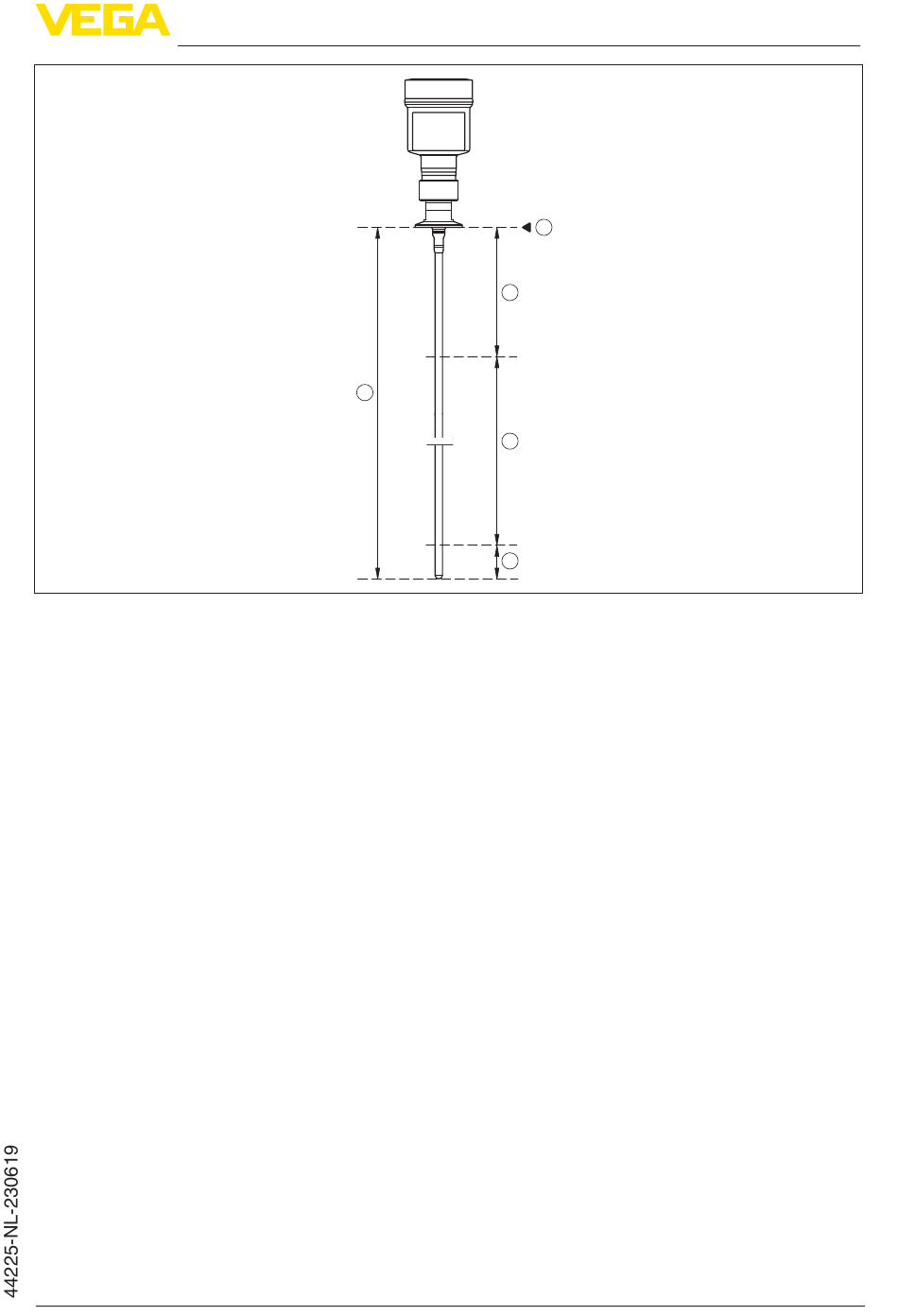

Fig. 35: Meetbereiken - VEGAFLEX 83
1
Referentievlak
2
Sondelengte L
3
Meetbereik (fabrieksinregeling gerelateerd aan meetbereik in water)
4
Bovenste blokafstand (zie volgende diagram - grijs gemarkeerde gebied)
5
Onderste blokafstand (zie volgende diagram - grijs gemarkeerde gebied)
Typische meetafwijking - scheidingslaag-
meting
Typische meetafwijking - totaal niveau
scheidingslaagmeting
Typische meetafwijking - niveaumeting
7)8)
Afhankelijk van de montage-omstandigheden kunnen afwijkingen ontstaan, die door een aanpassing van de
7)
inregeling of een verandering van de meetwaarde-offset in de DTM-servicemodus opgeheven kunnen worden.
Door een stoorsignaalonderdrukking kunnen de blokafstanden worden geoptimaliseerd.
8)
VEGAFLEX 83 • Tweedraads 4 ... 20 mA/HART SIL
4
2
3
5
± 5 mm (0.197 in)
Zie volgende diagrammen
Zie volgende diagrammen
1
13 Bijlage
83
