11 Bijlage
11.7 Afmetingen
De volgende maattekeningen geven slechts een deel van de mogelijke uitvoeringen weer. Gedetail-
leerde maattekeningen kunnen via www.vega.com/downloads en " Tekeningen" worden gedown-
load.
Kunststof behuizing

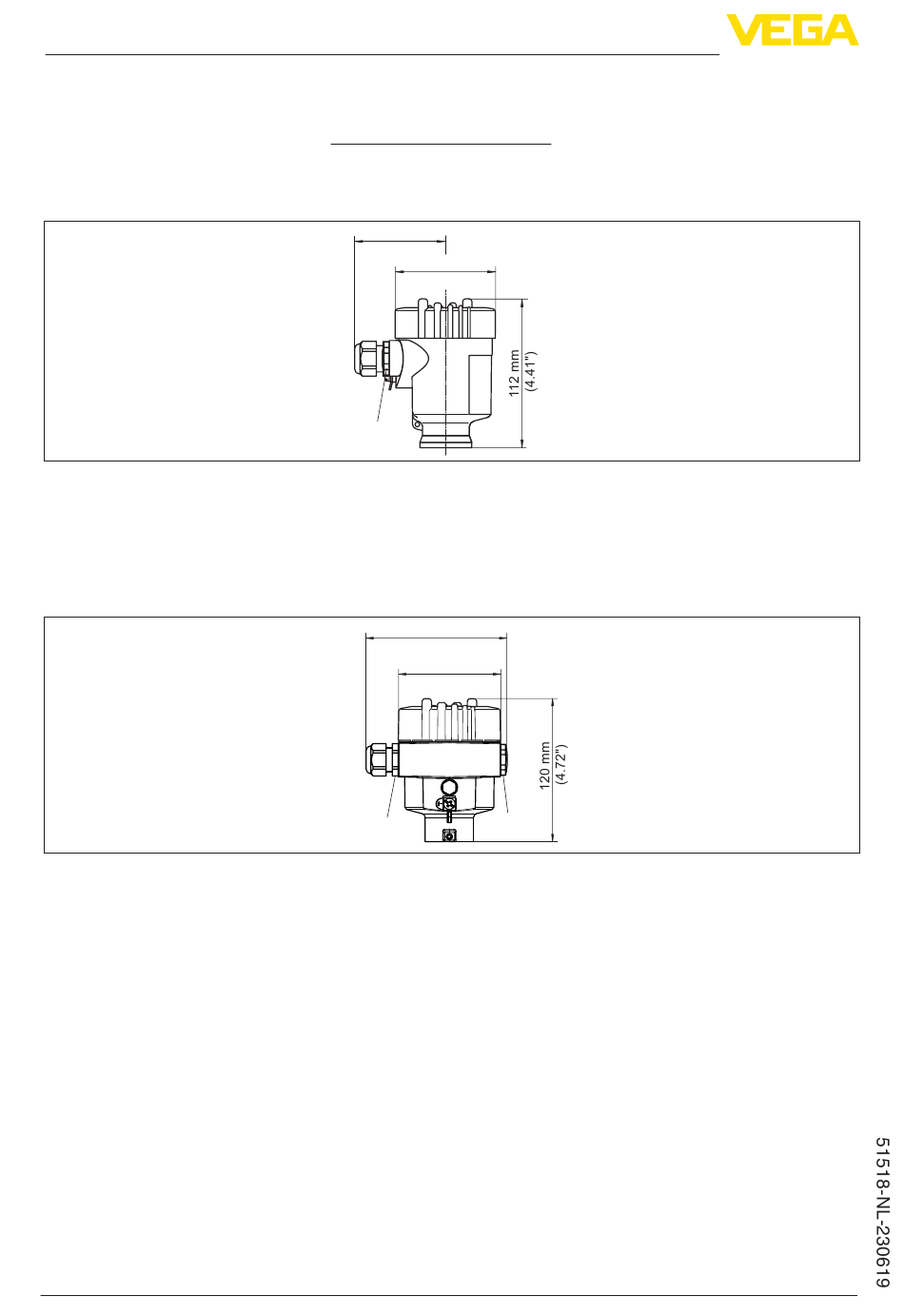

Fig. 32: Huisuitvoeringen in beschermingsklasse IP66/IP67 (met ingebouwde aanwijs- en bedieningsmodule wordt
het huis 9 mm hoger)
1
Kunststof eenkamer
2
Kunststof tweekamer
Aluminium behuizing
Fig. 33: Huisuitvoeringen in beschermingsklasse IP66/IP68 (0,2 bar), (met ingebouwde display- en bedieningsmo-
dule wordt het huis 9 mm/0.35 in hoger)
1
Aluminium - eenkamer
2
Aluminium - tweekamer
84
~ 69 mm
(2.72")
ø 77 mm
(3.03")
M20x1,5/
½ NPT
~ 116 mm
(4.57")
ø 84 mm
(3.31")
M20x1,5
M20x1,5/
½ NPT
VEGAFLEX 83 • Modbus- en Levelmaster-protocol
