Aluminium behuizing in beschermingsklasse IP66/IP68 (1 bar)

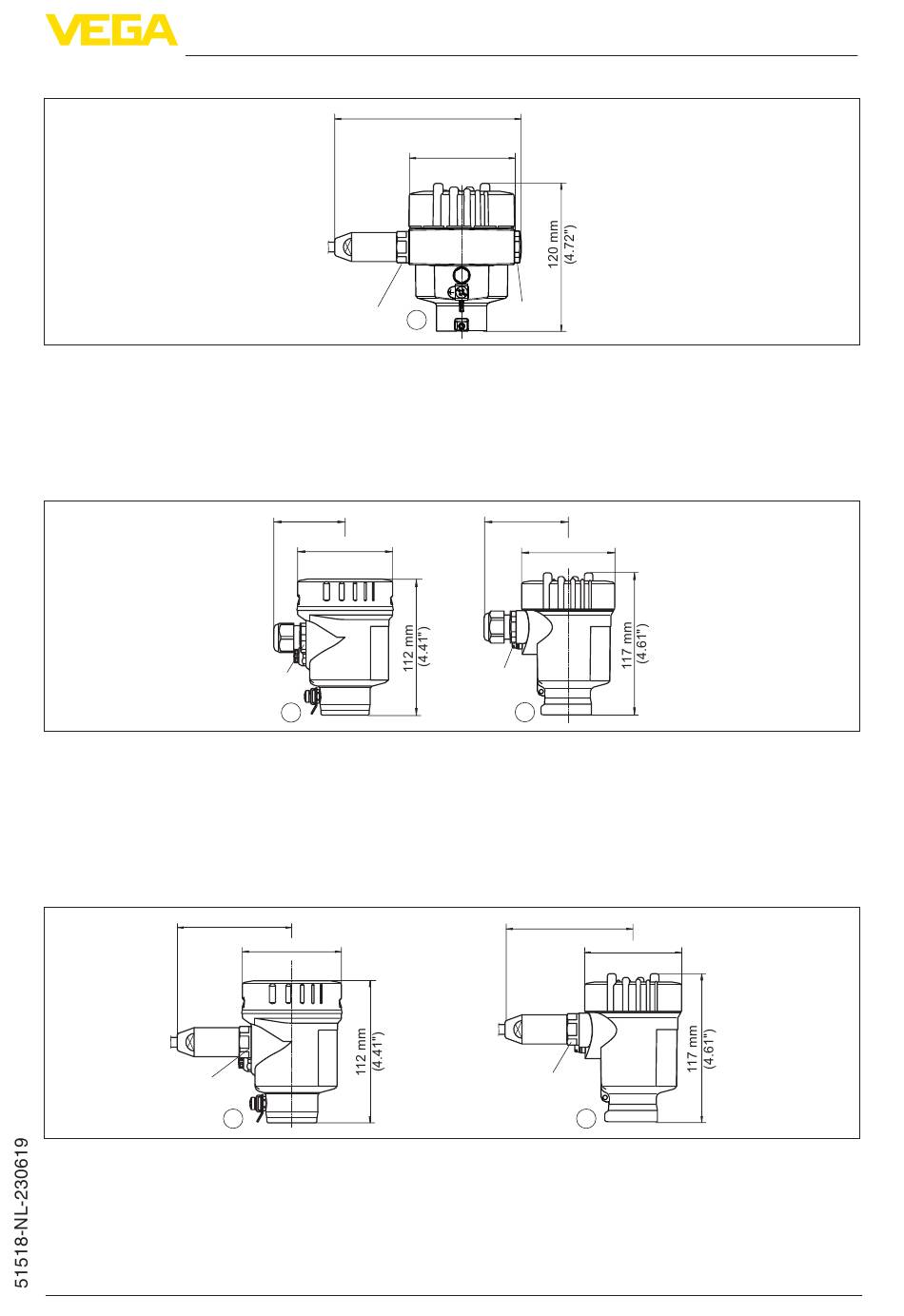

Fig. 34: Huisuitvoeringen in beschermingsklasse IP66/IP68 (1 bar), (met ingebouwde aanwijs- en bedieningsmo-
dule wordt het huis 9 mm hoger)
1
Aluminium - eenkamer
2
Aluminium - tweekamer
RVS-behuizing
Fig. 35: Huisuitvoeringen in beschermingsklasse IP66/IP68 (0,2 bar), (met ingebouwde display- en bedieningsmo-
dule wordt het huis 9 mm/0.35 in hoger)
1
RVS-éénkamer (elektrolytisch gepolijst)
2
RVS-éénkamer (fijngietmetaal)
3
RVS-tweekamer (fijngietmetaal)
RVS-behuizing in beschermingsklasse IP66/IP68 (1 bar)
~ 93 mm
M20x1,5/
½ NPT
Fig. 36: Huisuitvoeringen in beschermingsklasse IP66/IP68 (1 bar), (met ingebouwde aanwijs- en bedieningsmo-
dule wordt het huis 9 mm hoger)
1
RVS-éénkamer (elektrolytisch gepolijst)
2
RVS-éénkamer (fijngietmetaal)
3
RVS-tweekamer (fijngietmetaal)
VEGAFLEX 83 • Modbus- en Levelmaster-protocol
M20x1,5
~ 59 mm
(2.32")
ø 80 mm
(3.15")
M20x1,5/
½ NPT
1
(3.66")
ø 80 mm
(3.15")
1
~ 150 mm
(5.91")
ø 86 mm
(3.39")
M20x1,5
1
~ 69 mm
(2.72")
ø 77 mm
(3.03")
M20x1,5/
½ NPT
2
~ 103 mm
(4.06")
M20x1,5
ø 79 mm
(3.11")
2
11 Bijlage
85
