Procedure
5.4
Meetekenen tijdens de bewerking van het werkstuk
Wanneer het zicht op de werkruimte tijdens de bewerking van het werkstuk belemmerd is
(bijv. door koelmiddel), dan kunt u de uitvoering van het programma ook volgen op het
beeldscherm.
Procedure
Draaien
Bedieningshandboek, 03/2013, 6FC5398-8CP40-3JA1
1.
Laad een programma in bedrijfsmodus "AUTO".
2.

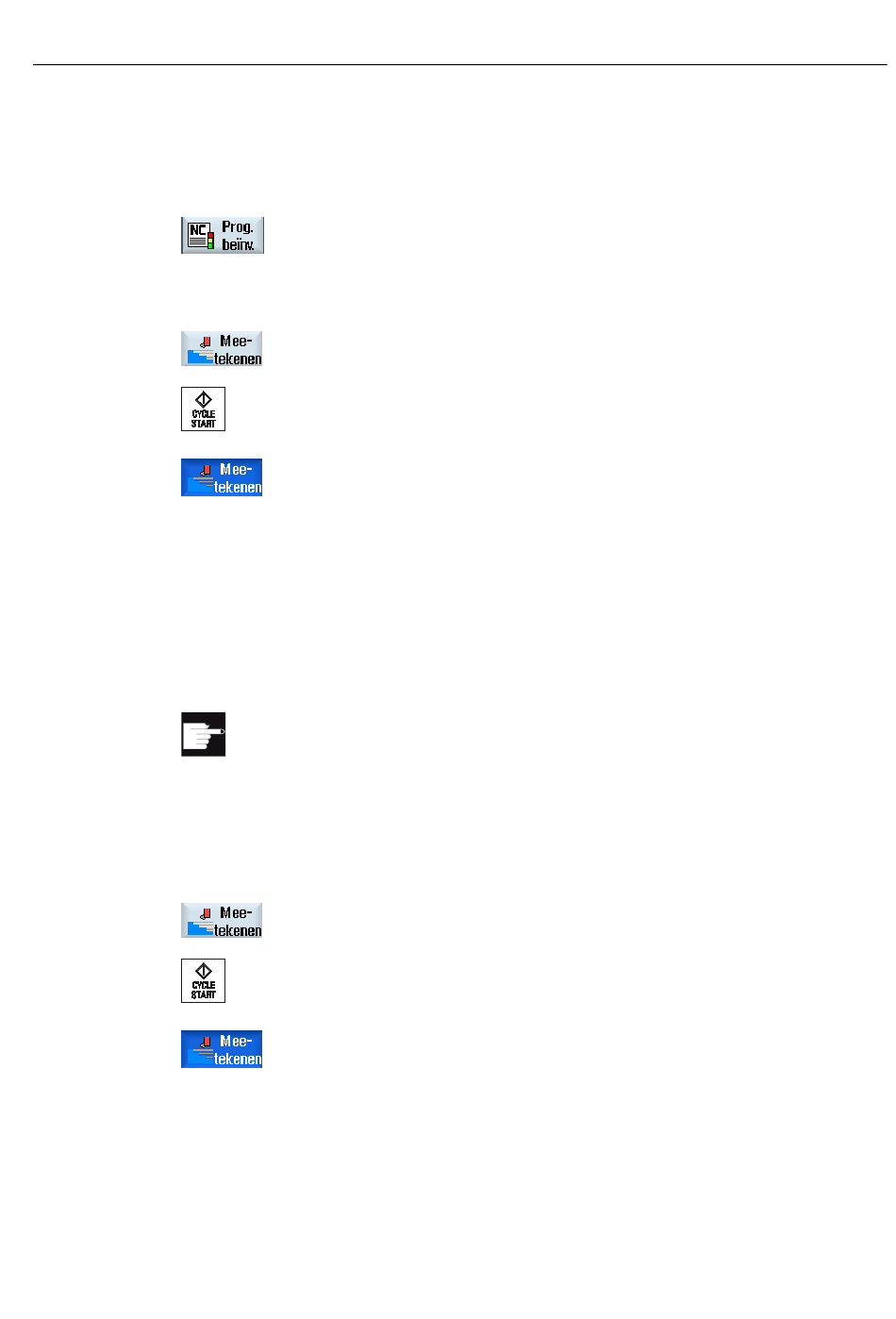

Druk op de softkey "Progr. beïnvl" en activeer de aankruisvakjes "PRT
geen asbeweging" en "DRY testrunvoeding".
Het programma wordt uitgevoerd zonder asbeweging. De
geprogrammeerde voedingssnelheid wordt vervangen door een
testrunsnelheid.
3.
Druk op de softkey "Meetekenen".
4.
Druk op de toets <CYCLE START>.
De uitvoering van het programma wordt grafisch op het beeldscherm
weergegeven.
5.
Druk opnieuw op de softkey "Meetekenen" om de weergave te
beëindigen.
Software-optie
Voor het meetekenen heeft u de optie "Meetekenen (real-time simulatie)"
nodig.
1.
Laad een programma in bedrijfsmodus "AUTO".
2.
Druk op de softkey "Meetekenen".
3.
Druk op de toets <CYCLE START>.
De bewerking van het werkstuk aan de machine wordt gestart en
grafisch op het beeldscherm weergegeven.
4.
Druk opnieuw op de softkey "Meetekenen" om de weergave te
beëindigen.
5.4 Meetekenen tijdens de bewerking van het werkstuk
Bewerking simuleren
185
