Technologische functies programmeren (cycli)
8.6 Andere cycli en functies

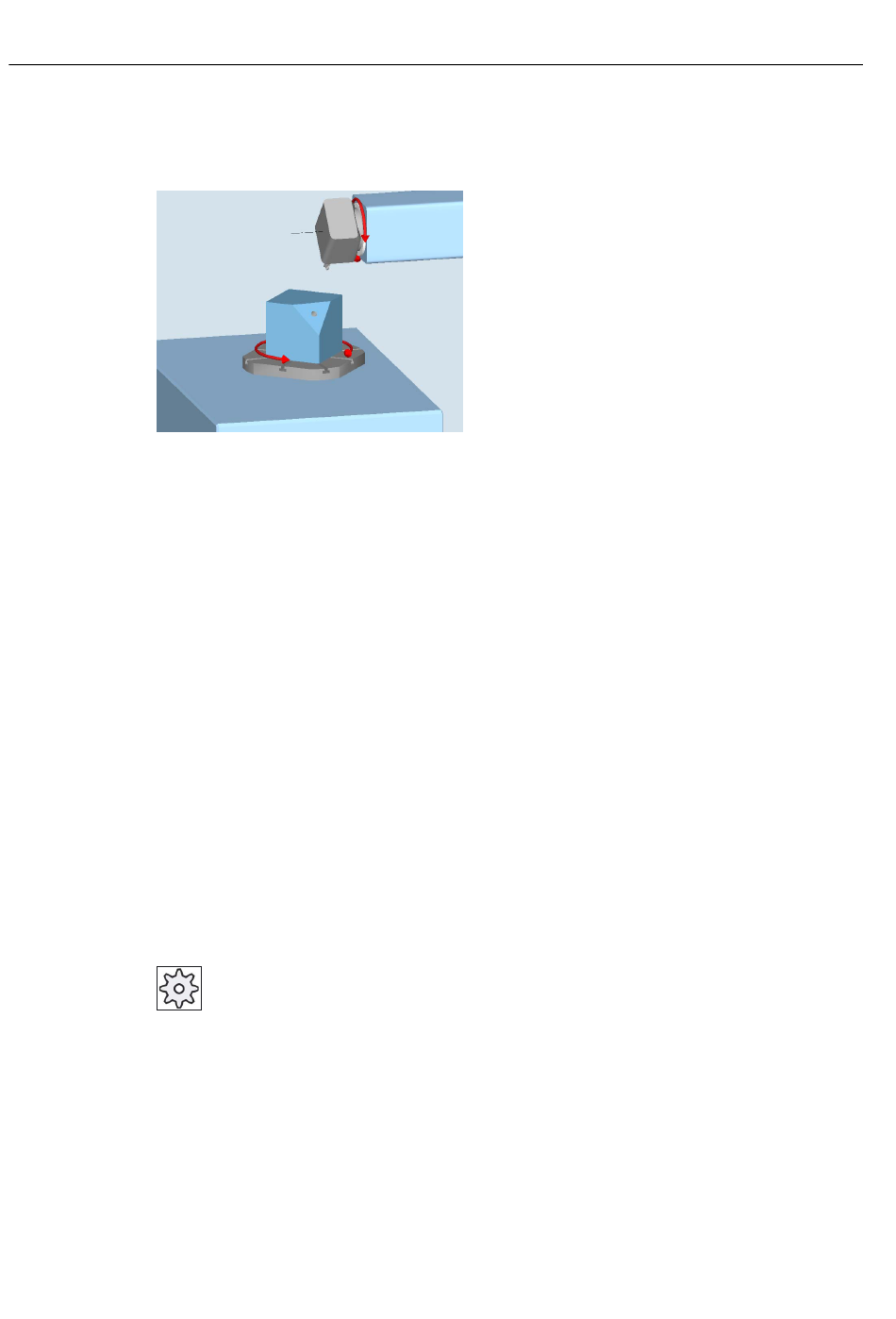

In de volgende afbeelding is de machine in basispositie (polaire positie) van de kinematica
(B = 0 C = 0) weergegeven.
● Richting "-" (Min)
● Richting "+" (Plus)
Met beide instellingen voor de richting, "Min" of "Plus", kan een werkstuk met gezwenkte
vlakken worden bewerkt. Beide door NC berekende oplossingen verschillen 180 graden (zie
rondas C).
Gereedschap
Om botsingen te vermijden, kunt u m.b.v. de 5-astransformatie (software-optie) de positie
van de gereedschapspunt tijdens het zwenken vastleggen.
● nalopen
● niet nalopen
484
– Rondas B wordt in negatieve richting (rode pijl) naar -10 graden verplaatst.
– Rondas C wordt naar 90 graden verplaatst (draaiing om X!).
– Rondas B wordt in positieve richting (rode pijl) naar +10 graden verplaatst.
– Rondas C wordt naar 270 graden verplaatst.
de positie van de gereedschapspunt wordt tijdens het zwenken nagelopen.
de positie van de gereedschapspunt wordt tijdens het zwenken niet nagelopen.
Machinefabrikant
Raadpleeg hiervoor de instructies van de machinefabrikant.
