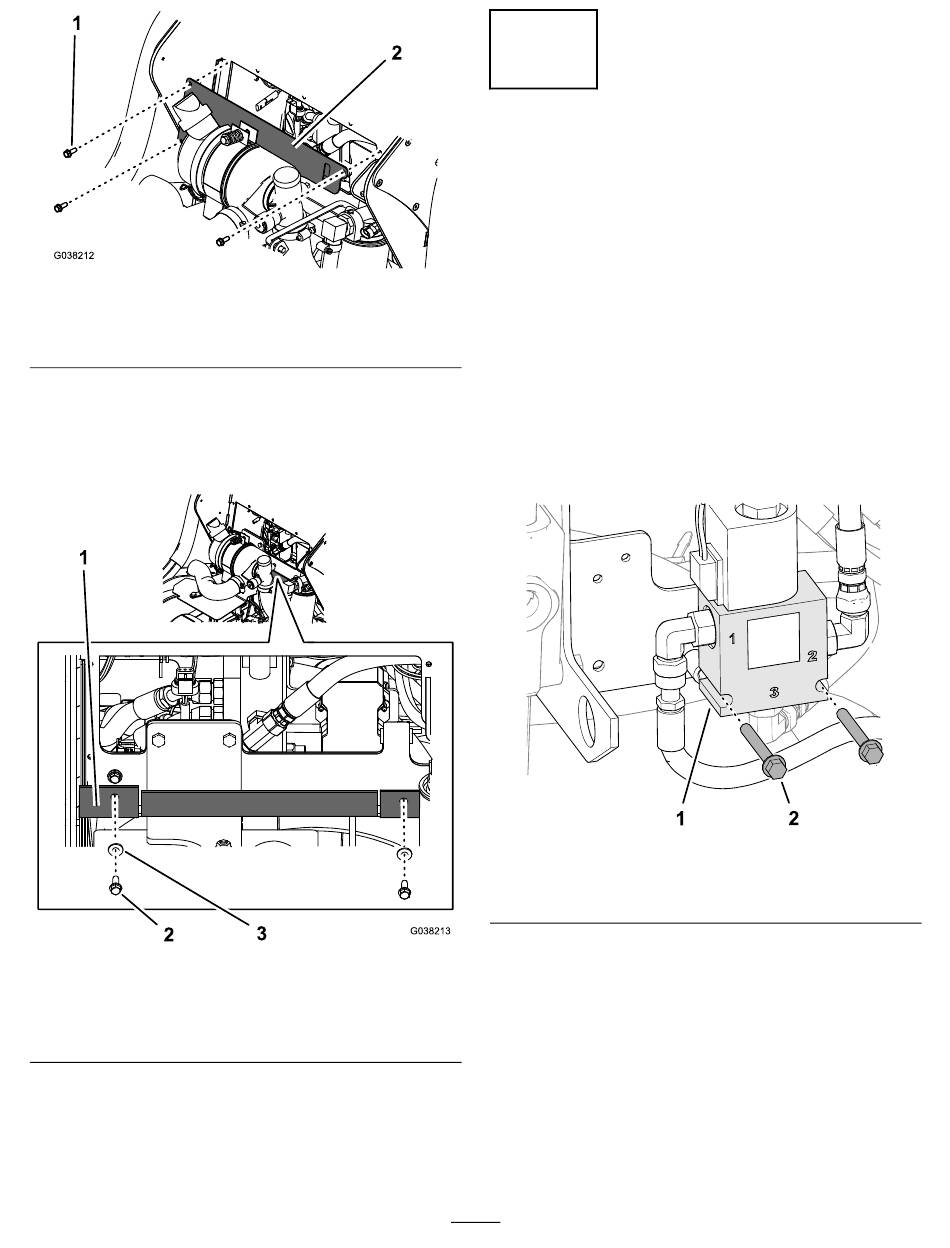

Figuur 4
1. Tapbouten met flenskop
(¼" x ¾")
2.
Verwijder de 3 tapbouten met flenskop (¼" x ¾")
en de 3 ringen (¼") waarmee de voorkant
van het rubberen schot is bevestigd aan de
onderkant van het bedieningspaneelframe
(Figuur
5).
Figuur 5
1. Rubberen schot
2. Tapbout met flenskop
(¼" x ¾")
3.
Duw het rubberen schot naar beneden om
toegang te verkrijgen tot de hydraulische
slangen.
g038212
2. Afdekplaat
g038213
3. Ring (¼")
4
De klep voor het activeren
van de tractie scheiden
Serienummer 408833816 en hoger
Geen onderdelen vereist
Procedure
Verwijder de 2 tapbouten met flenskop (¼" x 2")
waarmee de klep voor het activeren van de tractie
naar de klep met laag debiet is bevestigd aan de
beugel
(Figuur
6).
Opmerking:
Bewaar de tapbouten met flenskop.
Beweeg de klep als dit nodig is om toegang te
verkrijgen.
1. Klep met laag debiet
5
Figuur 6
2. Tapbout met flenskop
(¼" x 2")
g359748
