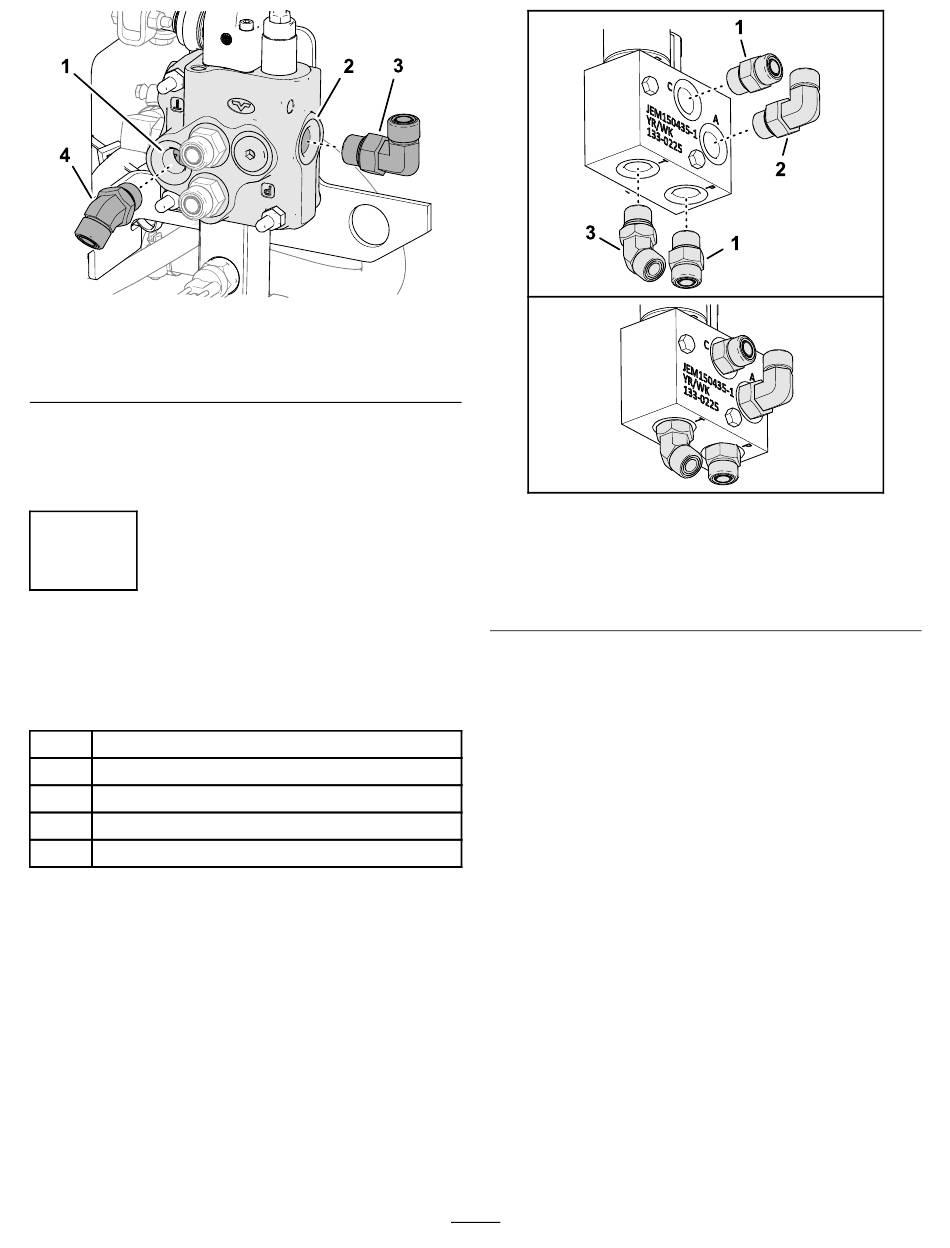

Figuur 11
1. T-poort (hulpklep)
2. P-poort (hulpklep)
2.
Monteer een 90°-fitting in de P-poort van de
hulpklep.
Opmerking:
Draai de fitting niet aan.
7
De klep met laag debiet
monteren
Benodigde onderdelen voor deze stap:
1
Klep met laag debiet
1
90°-fitting
1
45°-fitting
2
Bout (¼" x 2½")
2
Borgmoer (¼")
De fittings van de klep met laag
debiet monteren
1.
Monteer een 90°-fitting in de A-poort van de klep
met laag debiet
(Figuur
g359478
3. 45°-fitting
4. 90°-fitting
12).
1. Rechte fitting (C-poort en
P-poort van klep met laag
debiet)
2. 90°-fitting (A-poort)
2.
Monteer een 45°-fitting in de T-poort van de klep
met laag debiet.
3.
Monteer rechte fittings in de C-poort en de
P-poort van de klep met laag debiet
4.
Lijn de 45°-fitting en de 90°-fitting uit zoals
getoond in
Figuur
5.
Draai de fittings vast met een torsie van 79 tot
98 N·m.
8
Figuur 12
3. 45°-fitting (T-poort)
(Figuur
12.
g359466
12).
