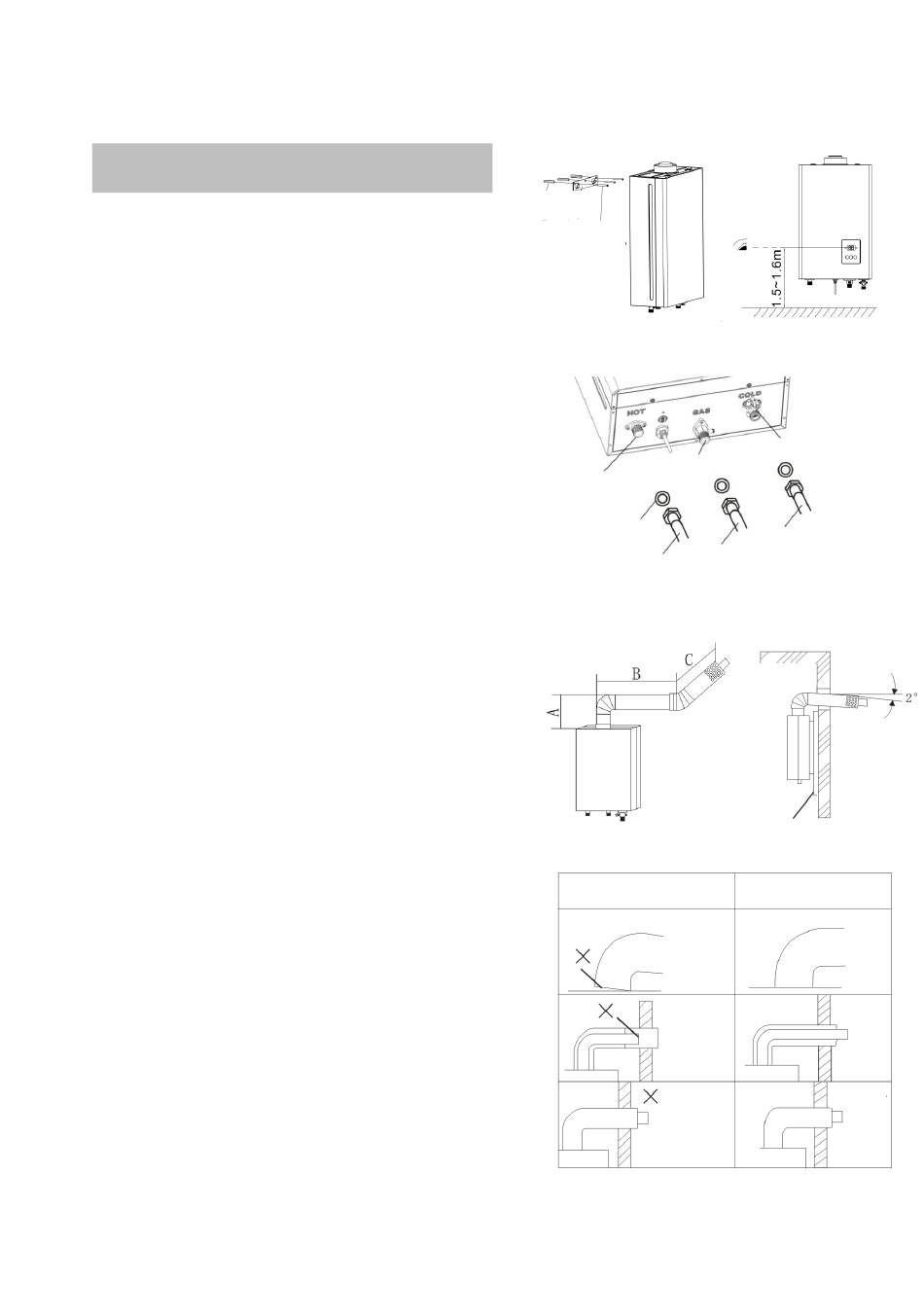

6.3 Installatie Gasgeiser
Let op: gebruik de gasgeiser niet zonder de uitlaatpijp
te installeren
•
Bepaal de installatielocatie (zie voorzorgsmaat
regelen
voor
installatie
installatiehoogte.
bedieningspaneel van de geiser visueel waterpas te
stellen met het menselijk oog (doorgaans 1,5 - 1,6 m).
•
Moet verticaal staan bij het monteren van de geiser, niet
gekanteld
•
Installeer, zoals rechts getoond, eerst het montagegat in
de muur. Het bovenste montagegat wordt bevestigd met
de expansieschroef en het onderste montagegat wordt in
de plastic plug gestoken. Hang de geiser op, plaats de
ring en moer erop en draai de moer vast. Draai de
zelftappende schroeven eronder vast.
•
Installeer
respectievelijk
waterslangen en circuit volgens de volgende instructies.
6.4 Installatie afvoerpijp
Notities:
•
De uitlaatpijp moet worden geïnstalleerd wanneer de geiser
wordt gebruikt. Gebruik de speciale uitlaatpijp die door ons
is geconfigureerd. Het is ten strengste verboden om andere
typen en specificaties van de uitlaatpijp te gebruiken.
•
De lengte van elk deel van de uitlaatpijp kan naar behoefte
worden bepaald, maar de totale lengte van de rechte pijp (A
+ B + C) mag niet groter zijn dan 3 meter en het aantal
bochtstukken mag niet groter zijn dan drie.
•
Zorg na montage van de uitlaatpijp voor een helling van 2°
naar buiten en naar beneden.
•
Wanneer het rookkanaal door een muur van brandbare
materialen gaat, moet het bedekt zijn met een isolerend
vlamvertragend materiaal met een dikte van meer dan 20
mm.
•
Het rookkanaal mag niet of zo min mogelijk in het plafond
worden verborgen. Als het onvermijdelijk is, moet het
worden omwikkeld met vlamvertragend isolatiemateriaal
met een dikte van 20 mm of meer. De afstand van het
rookkanaal tot de brandbare voorwerpen moet groter zijn
dan 150 mm.
•
De luchtafvoeropeningen mogen niet worden geïnstalleerd
in de ventilatie van het gebouw en op de openbare
schoorsteen.
•
Installeer de uitlaatpijp niet aan de muur waar het raam moet
worden geopend. Als daarbij het raam wordt geopend, kan
het uitlaatgas terug de kamer in komen, wat een
veiligheidsrisico vormt.
•
De opening tussen de uitlaatpijp en de muur moet worden
afgedicht met beton. Bijvoorbeeld: de uitlaatpijp wordt bij het
glas geïnstalleerd, de pijp moet worden afgedicht tussen de
uitlaatpijp en het glas.
voor
details)
Het
is
raadzaam
de
uitlaatpijp,
Plastic plug
Haakje
en
de
ZelfTappende
om
het
schroef
Waterafvoer
gaspijp,
Rubberen ring
Waterafvoerpijp
FOUT
Het uiterlijk is afhankelijk van
het daadwerkelijke product
Water inlaat
Gasinlaat
Watertoevoer
Waterpijpje
Binnen
Isolatieplaat
GOED
Buiten
Openbare/
bestaande
schoorsteen
Installatie afvoerpijp
Buiten
Buiten
Buiten
