CONDENSNEUTRALISATOR
NEUTRALISATIE-EENHEID TYPE N2
De neutralisatie-eenheid van het TYPE N2 werd ontworpen
voor installaties waarbij de verwarmingsinstallatie voorzien
is van een condensafvoerput die lager ligt dan de
condensafvoer van de ketel. Deze neutralisatie-eenheid
moet niet op het elektriciteitsnet aangesloten worden.
Type
Hoeveelheid
granulaat
N2
25 kg

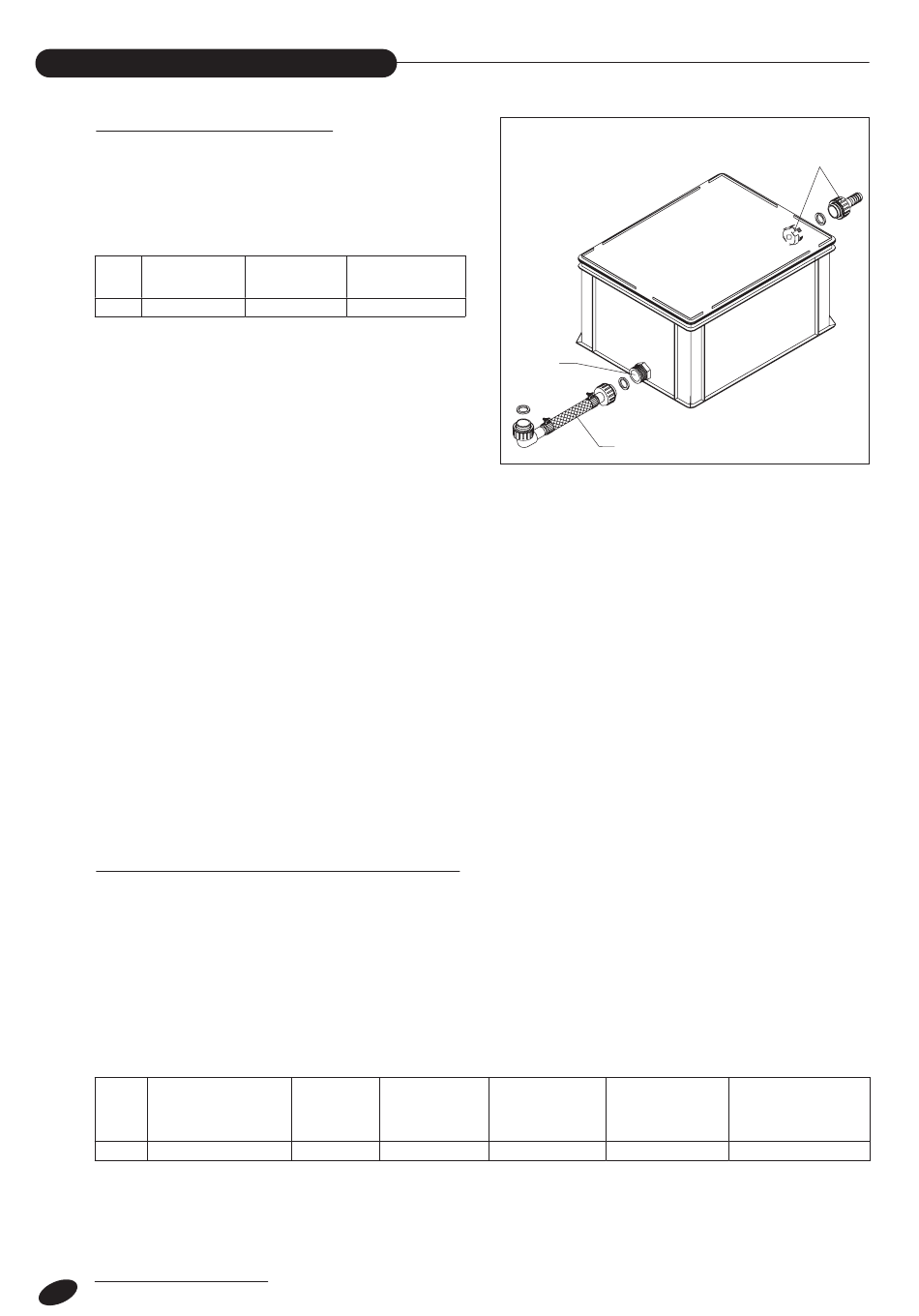

Het inlaatstuk (A) van de neutralisatie-eenheid N2 (lager
geplaatst) moet met behulp van de flexibele leiding (C)
(bij de eenheid geleverd) op de condensafvoer van de
ketel aangesloten worden. Dit garandeert dat er geen
verbrandingsproducten via de condensafvoerleidingen
van de ketel kunnen ontsnappen.
Het uitlaatstuk (B) van de neutralisatie-eenheid (hoger
geplaatst) moet met behulp van een (niet-bijgeleverde)
flexibele leiding op de condensafvoerput van de
verwarmingsinstallatie aangesloten worden.
b
De condensafvoerput van de verwarmingsinstallatie
moet lager dan het aansluitstuk (B) van de
neutralisatie-eenheid geplaatst worden.
Indien het noodzakelijk is om de in de schoorsteen
geproduceerde
condens
aanbevolen om de condensafvoer van de ketel en van
de schoorsteen met een T-stuk aan elkaar te koppelen en
deze naar de inlaat van de neutralisator N2 te brengen.
b
Draai de buisklemmen op de juiste manier vast.
NEUTRALISATIE-EENHEDEN TYPE HN2 (MET POMP)
De neutralisatie-eenheid van het TYPE HN2 werd ontworpen
voor installaties waarbij de verwarmingsinstallatie
voorzien is van een condensafvoerput die hoger ligt dan
de condensafvoer van de ketel.
De pomp wordt bestuurd door een elektrisch contact
waarmee de neutralisatie-eenheid HN2 uitgerust is.
Deze
neutralisatie-eenheden
elektriciteitsnet aangesloten worden, waarvoor wij
verwijzen naar de bij het apparaat geleverde instructies.
De elektrische beschermingsgraad is IP44.
Type
Opgenomen
elektrisch
vermogen (W)
HN2
50
(*) met opvoerhoogte = 3m
38
INSTALLATEUR
Afmetingen
Ø
(mm)
verbindingen
400x300x220
1"
te
neutraliseren,
wordt
moeten
op
Voeding
Capaciteit
(V-Hz)
condens
(l/m) (*)
230-50
12
N2
A
b
De gebruikte verbindingsleidingen moeten zo
kort en recht mogelijk lopen. Bochten en knikken
bevorderen de obstructie van de leidingen, wat de
correcte afvoer van de condens verhindert.
het
Afmetingen
(mm)
400x300x220
C
Hoeveelheid
granulaat
verbindingen
(kg)
25
B
Ø
1"
