Belangrijk:
Probeer de hopper niet neer
te laten met de hopperbeveiliging op de
cilinder.
De volledige laadbak
verwijderen
1. Start de motor, schakel de hydraulische
hefhendel in en laat de laadbak zakken totdat de
cilinders los in de sleuven zitten.
2. Laat de hefhendel los en zet de motor af.
3. Verwijder de lynchpennen van de uiteinden van
de gaffelpennen van de cilinderstang
34).
1. Uiteinde van cilinderstang
2. Bevestigingsplaat van
laadbak
3. Gaffelpen
4. Verwijder de gaffelpennen waarmee de
uiteinden van de cilinderstang vastzitten aan
de bevestigingsplaten van de laadbak, door de
pennen naar binnen te drukken
5. Verwijder de lynchpennen en de gaffelpennen
waarmee de draaibeugels zijn bevestigd aan de
framebalken
(Figuur
6. Til de laadbak van de machine.
Belangrijk:
Een complete laadbak weegt
ongeveer 148 kg: probeer de laadbak
dus niet in uw eentje te monteren of te
verwijderen.
Gebruik een takel of doe dit met 2 of 3 andere
personen.
7. Bewaar de cilinders in de opslagklemmen.
(Figuur

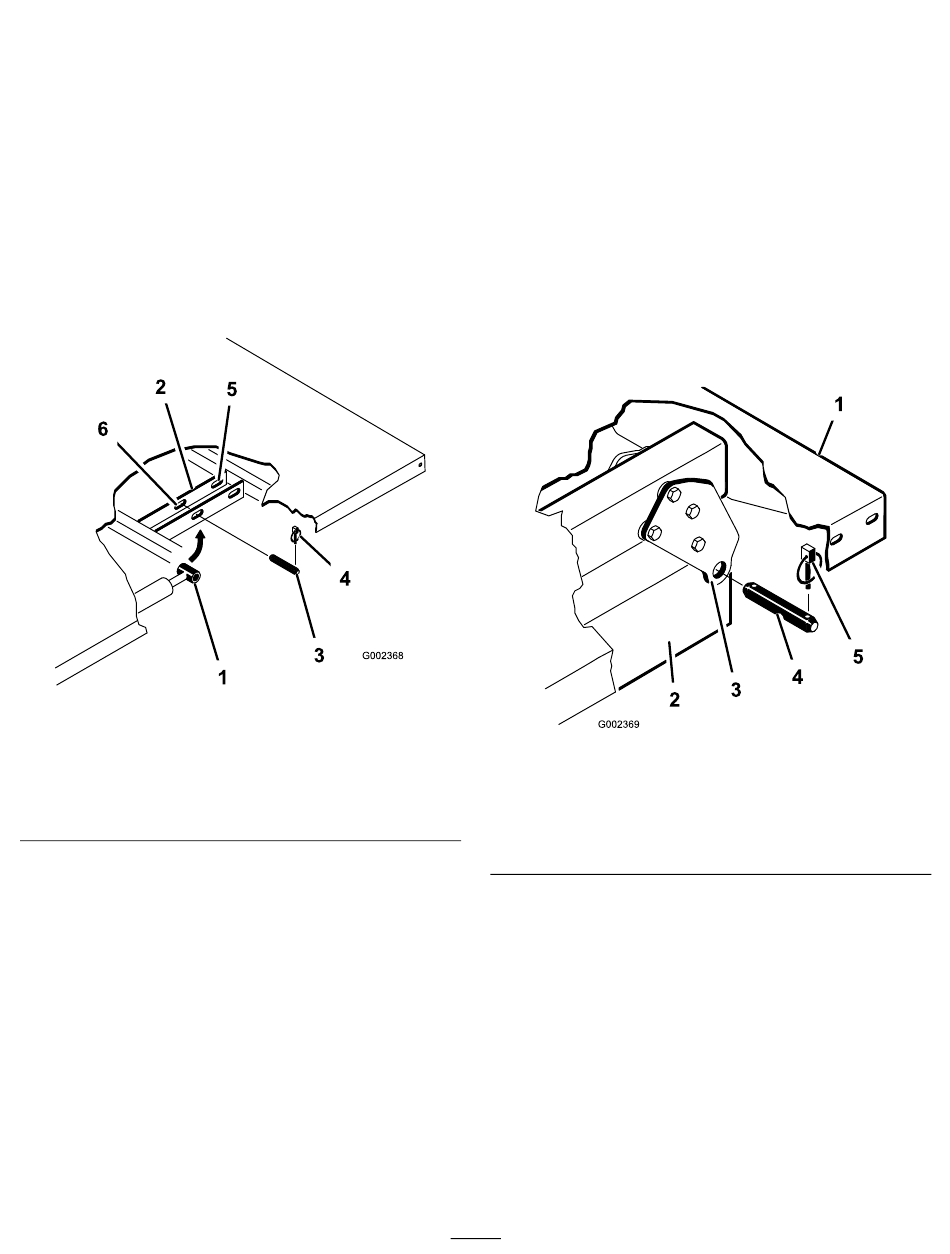

Figuur 34
4. Borgpen
5. Achterste sleuven
(complete laadbak)
6. Voorste sleuven (⅔ bed)
(Figuur
34).
8. Zet de hydraulische hefinrichting vast met de
vergrendelingshendel op de machine om te
voorkomen dat de hefcilinders per ongeluk naar
buiten schuiven.
De volledige laadbak
plaatsen
Opmerking:
monteert op de dieplader, verdient het aanbeveling
deze te monteren voordat de laadbak op de machine
wordt geplaatst.
Opmerking:
draaiplaten zijn bevestigd aan het frame van de
laadbak/balk zodat het achterste uiteinde naar
achteren draait
g002368
1. Linkerhoek van achterzijde
van laadbak
2. Balk van machineframe
3. Draaiplaat
Belangrijk:
ongeveer 148 kg: probeer de laadbak dus niet in
34).
uw eentje te monteren of te verwijderen.
Gebruik een takel of doe dit met 2 of 3 andere
personen.
Opmerking:
en de stootblokken
de koppen van de slotbouten aan de binnenzijde van
de machine.
44
Als u de zijkanten van de laadbak
Zorg ervoor dat de achterste
(Figuur
35).
Figuur 35
4. Gaffelpen
5. Borgpen
Een complete laadbak weegt
Zorg ervoor dat de afstandsbeugels
(Figuur
36) zijn gemonteerd met
g002369
