De maximale verplaatsing van de boordiepteaanslag komt overeen met een volledige omwenteling van de
schaalring (13).
•
Stel de voedingssnelheid in (9).
•
Activeer de automatische voeding van de spindelhuls (8).
•
Maak de spanhendel (12) van de spindelhuls los.
•
Stel de boordiepteaanslag in door middel van de schaalring (13) en de spanhendel (11).
•
Draai de kartelschroef (10) los om het inschakelen van de automatische voeding van de spindelhuls te
voorkomen.
•
Trek de hendel van de spindelhuls (3) naar rechts.
De spindelhuls daalt met de ingestelde voedingssnelheid (9) en stopt op de op de schaalring (13) ingestelde
boordiepte. De spindelhuls wordt vervolgens door de terugtrekveer in zijn oorspronkelijke positie teruggebracht.
4.8.4.2 Spindelhulsvoeding met manuele fijnvoeding

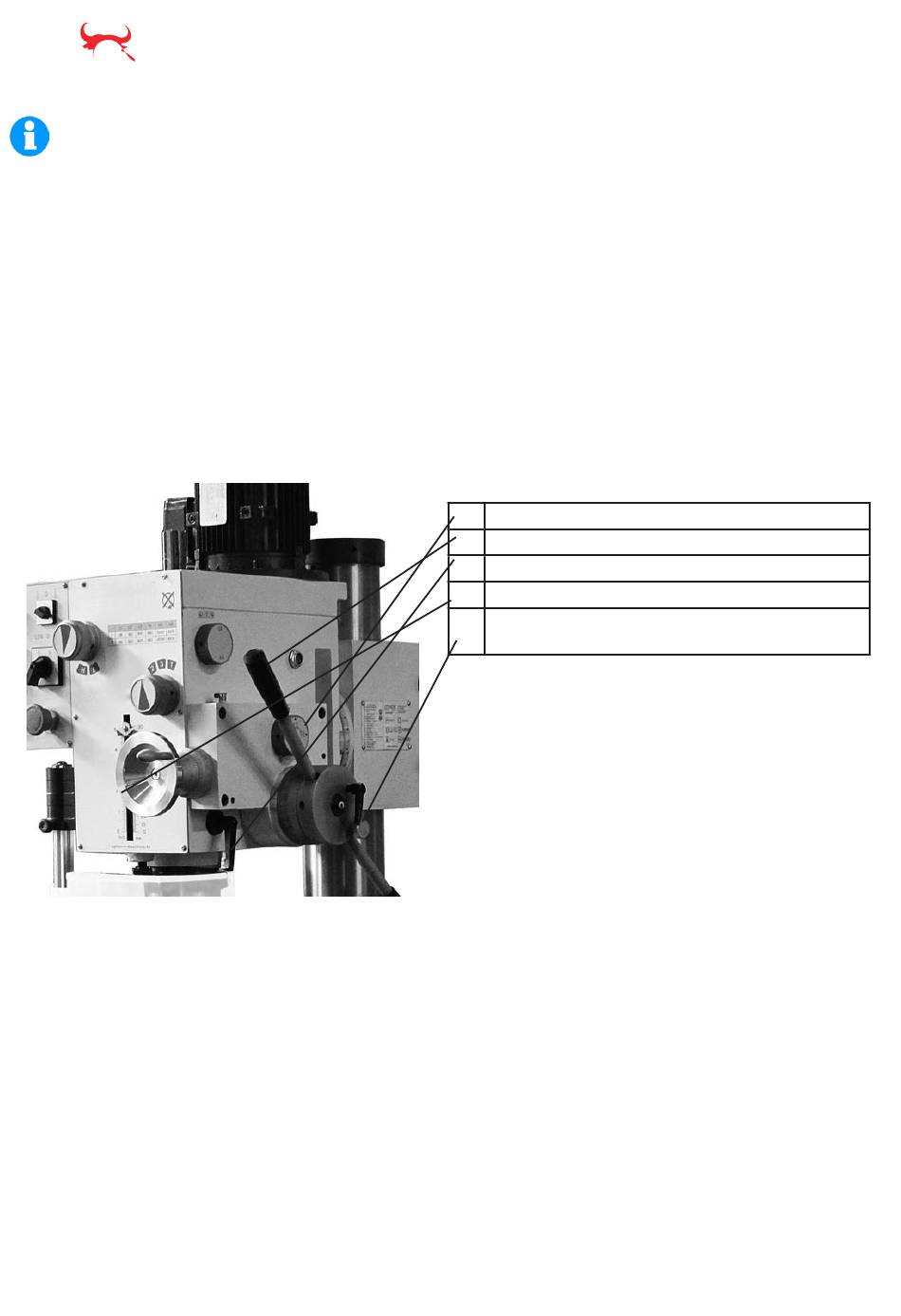

Fig. 4-7 : Spindelhulsvoeding met manuele fijnvoeding DH40 CTP
Om de fijnvoeding met het handwiel (4) te gebruiken :
•
Maak de spanhendel (12) van spindelhuls los.
•
Zet de keuzeschakelaar invoersnelheid (9) op OFF.
•
Draai de kartelschroef (10) los ter voorkoming van de automatische inschakeling van de spindelhuls.
•
Trek de hendel van de spindelhuls (3) naar rechts.
Voor freeswerk moet de boor- freeskop worden geblokkeerd
•
Draai de spanhendel vast (2 x 27).
•
Draai de spanhendel van de spindelhuls vast (32).
9
Keuzeschakelaar invoersnelheid
3
Hendel spindelhuls
12 Spanhendel spindelhuls
4
Fijnvoeding
10 Kartelschroef ter voorkoming van het inschakelen
van de spindelhulsvoeding
