6.
Als u de riem van de rotor afstelt, moet u ook de
riem van de tussenas afstellen; zie
de tussenas inspecteren (bladz.
De riem van de tussenas afstellen
1.
Verwijder de 4 bouten, ringen en moeren
waarmee het bovenste scherm aan het frame is
bevestigd
(Figuur
2.
Verwijder de moer en bout waarmee de
beugel van de spanpoelie bevestigd is aan de
spanbeugel
(Figuur

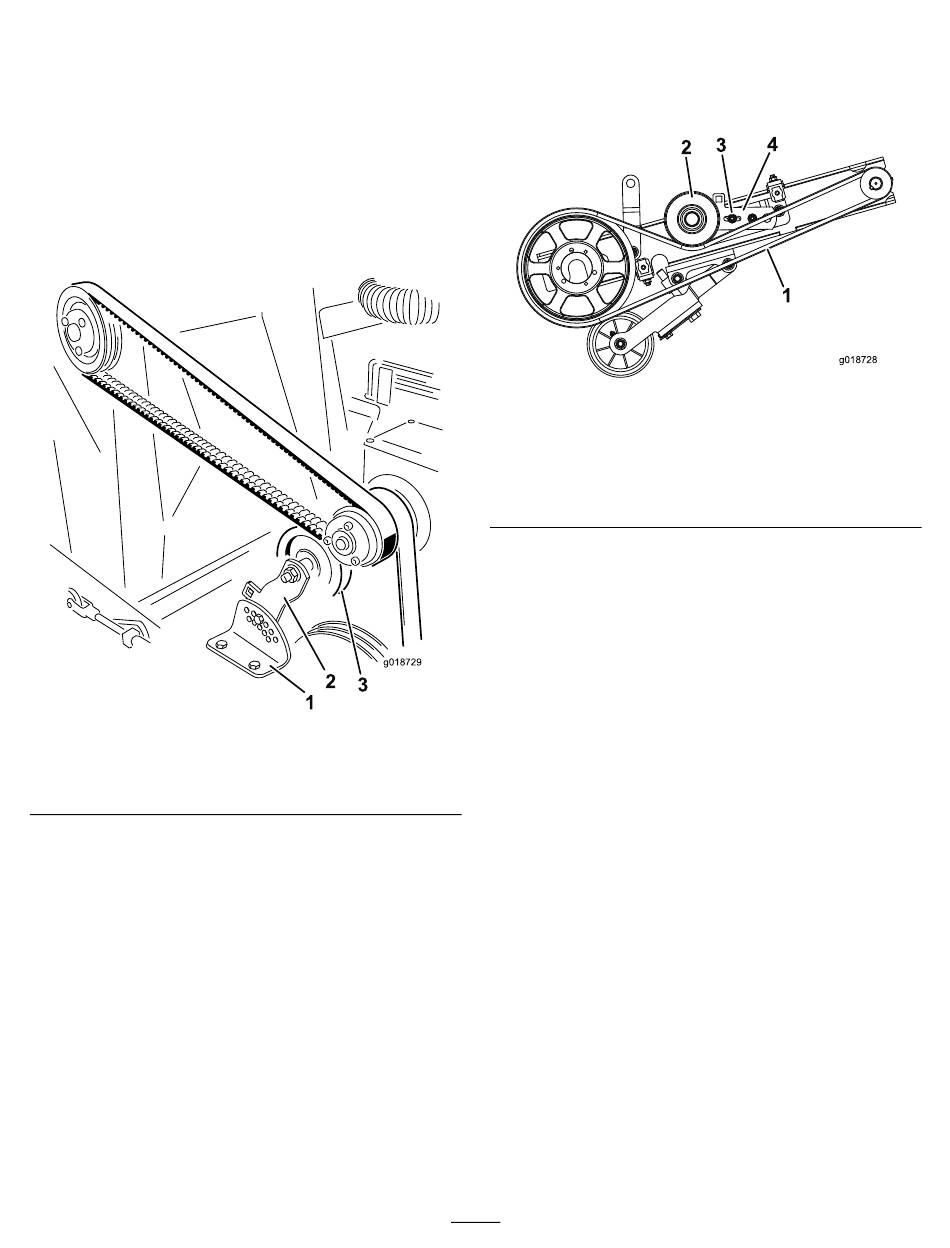

Figuur 23
1. Spanbeugel
2. Beugel van spanpoelie
3.
Druk de spanpoelie naar beneden tot u de
gewenste spanning verkrijgt en de openingen in
de beugel van de spanpoelie en de spanbeugel
op één lijn liggen.
4.
Monteer de bout en de moer om de afstelling
te borgen.
5.
Monteer het bovenste scherm.
De riem van
26).
19).
23).
3. Spanpoelie
Drijfriem afstellen
1.
Verwijder de moer en bout waarmee de beugel
van de spanpoelie (de bout in de sleufopening
in de beugel) bevestigd is aan de spanbeugel
(Figuur
24).
Kap niet weergegeven voor de duidelijkheid
1. Drijfriem van rol
2. Spanpoelie
2.
Druk de spanpoelie naar beneden tot u de
gewenste spanning verkrijgt en de openingen in
de beugel van de spanpoelie en de spanbeugel
op één lijn liggen.
3.
Monteer de bout en de moer om de afstelling
te borgen.
g018729
27
Figuur 24
3. Bout en moer
(sleufopening)
4. Beugel van spanpoelie
g018728
