Pomp aansluiten (optie)
De regelmodule kan een circulatiepomp aansturen, die
stopt wanneer er geen behoefte is aan verwarming of
koeling.
LET OP!
Kijk vóór het aansluiten van de pomp in
de documentatie van leverancier van de
circulatiepomp en in de relevante Uponor
bedradingsschema's.
•
De regelmodule kan geen vermogen leveren aan
de pomp.
•
De regelmodule gebruikt een aansluiting met
potentiaalvrij contact op de klemmenstrook voor
het aansturen van de circulatiepomp.
•
De elektrische circuits van de pomp dienen te worden
beveiligd door een stroomonderbreker met een
maximale nominale waarde van 10 A.
De circulatiepomp kan op de regelmodule worden
aangesloten:

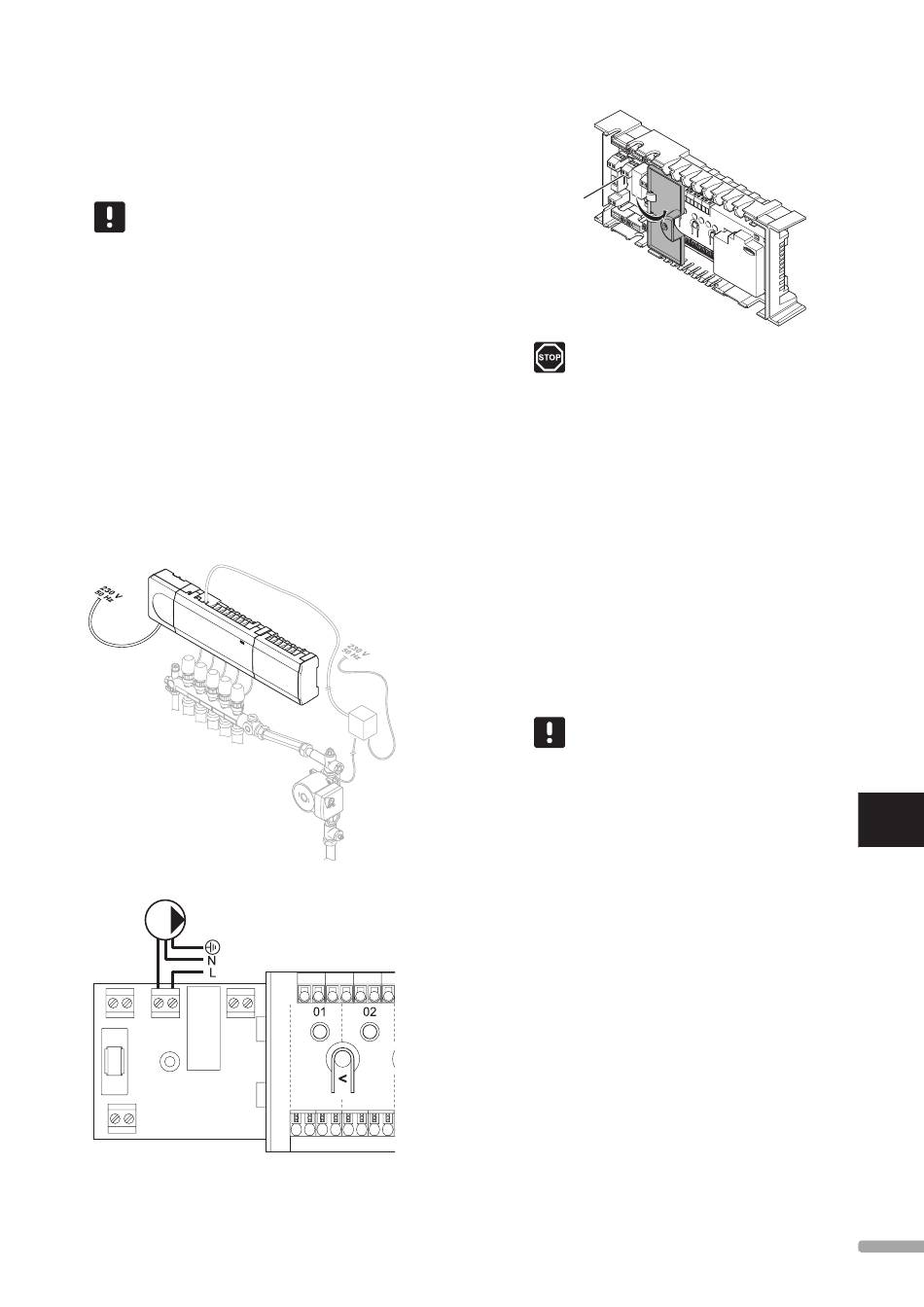

De onderstaande afbeelding laat zien hoe de circulatiepomp
op de regelmodule dient te worden aangesloten.
Sluit een circulatiepomp als volgt aan op de regelmodule:
PUMP
U P O N O R S M AT R I X B A S E · I N S TA L L AT I E - E N B E D I E N I N G S H A N D L E I D I N G
PUMP
Waarschuwing!
Elektrische installatie- en servicewerkzaamheden
achter de afgesloten 230 V AC afdekking dienen
onder toezicht van een bevoegde elektricien
gebeuren.
1. Bestudeer het bedradingsschema achter in
de handleiding of aan de binnenzijde van de
regelmodule voor de locatie van de plaatsen van
de aansluiting.
2. Zorg ervoor dat de spanning naar de regelmodule
en de circulatiepomp is losgekoppeld.
3. Verwijder de schroef en open de afdekking van het
aansluitingenvak.
4. Leid de kabel van/naar de pomp door de
kabelopening.
5. Sluit de L-draad van/naar de pomp aan via de
verbinding POMP.
LET OP!
Er is geen stroomvoorziening voor de pomp in
de regelmodule. De pompverbindingsklem in
de regelmodule biedt alleen een potentiaalvrij
contact om de stroomtoevoer naar de pomp
in en uit te schakelen.
6. Zet de pompkabel vast met een kabelklem in de
behuizing.
7. Sluit de afdekking van het optionele
aansluitingenvak en zet deze vast.
