Inhoudsopgave
2.
De mengverdelerklep verwijderen (bladz.
67)
3.
De verdelerklep reinigen (bladz. 70)
4.
De verdelerklep monteren (bladz. 71)
5.
De mengverdelerklep monteren (bladz. 72)
6.
De klepactuator plaatsen (bladz. 75)
•
Reinig de hoofdklep van de spuitbomen aan de
hand van de volgende hoofdstukken:
1.
De klepactuator verwijderen (bladz. 66)
2.
De verdeler voor de hoofdklep van de
spuitboom verwijderen (bladz. 68)
3.
De verdelerklep reinigen (bladz. 70)
4.
De verdelerklep monteren (bladz. 71)
5.
De verdeler voor de hoofdklep van de
spuitboom plaatsen (bladz. 73)
6.
De klepactuator plaatsen (bladz. 75)
•
Reinig de 3 spuitboomkleppen aan de hand van
de volgende hoofdstukken:
1.
De klepactuator verwijderen (bladz. 66)
2.
De spuitboomverdelerklep verwijderen
(bladz. 69)
3.
De verdelerklep reinigen (bladz. 70)
4.
De verdelerklep monteren (bladz. 71)
5.
De spuitboomverdelerklep plaatsen (bladz.
74)
6.
De klepactuator plaatsen (bladz. 75)
De klepactuator verwijderen
1.
Parkeer de spuitmachine op een horizontaal
oppervlak, stel de parkeerrem in werking,
schakel de pomp uit, zet de motor af en
verwijder het sleuteltje.
2.
Maak de stekker met 3 pennen van de
klepactuator los van de elektrische connector
met 3 contacten van de kabelboom van de
spuitmachine.
3.
Verwijder de borgclip waarmee de actuator
bevestigd is aan de verdelerklep voor de
gebruiksdosis, de mengklep, de hoofdklep of de
klep van de spuitboom
Opmerking:
Knijp de 2 pennen van de borgclip
samen terwijl u hem naar beneden drukt.
Opmerking:
Bewaar de actuator en de
borgclip om deze later te monteren in
klepactuator plaatsen (bladz.
(Figuur
61).
De
75).

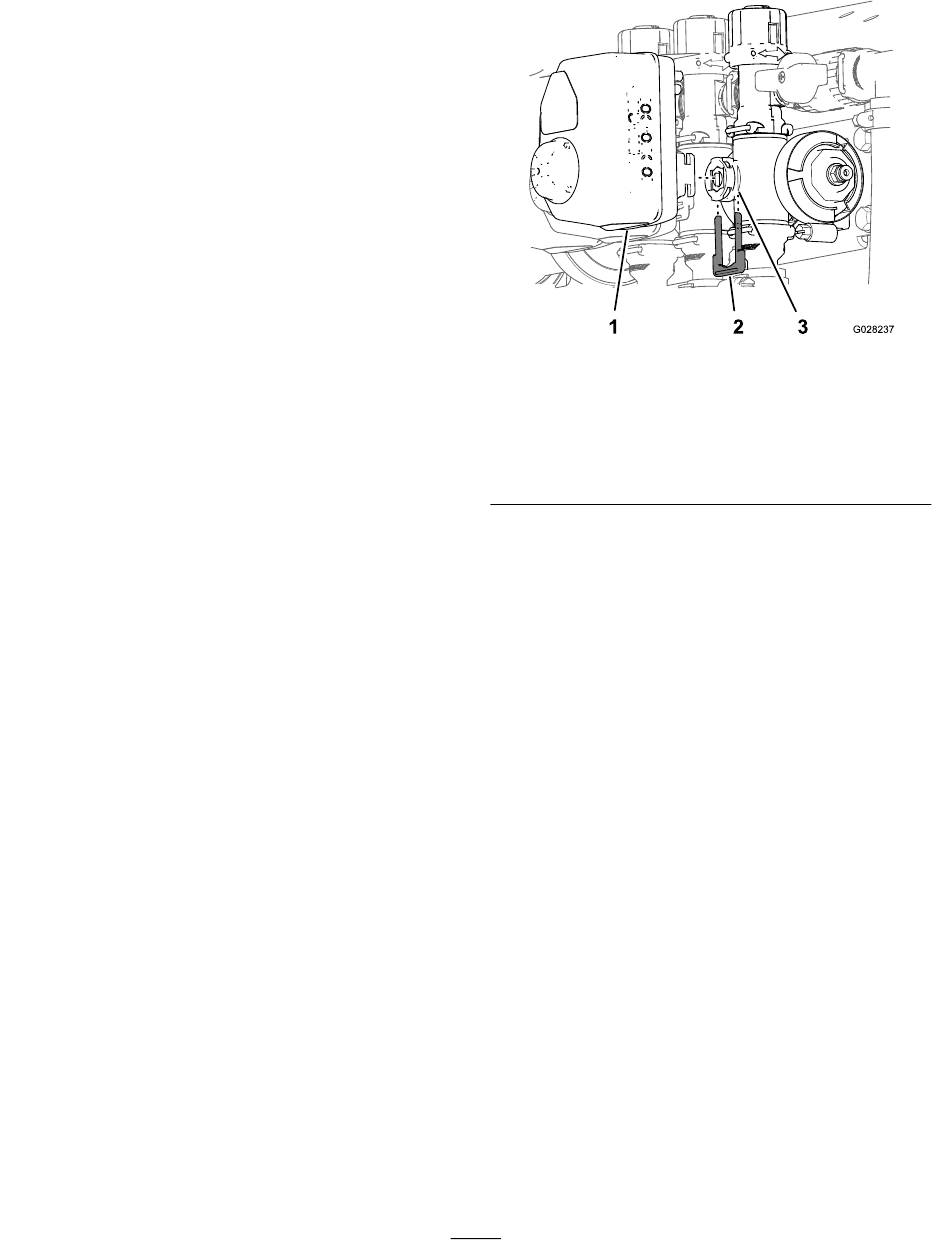

Actuator van spuitboomklep getoond (de mengklep is
1. Klepactuator
(spuitboomklep getoond)
2. Borgclip
4.
Verwijder de actuator uit de verdelerklep.
De verdelerklep voor de
gebruiksdosis verwijderen
1.
Verwijder de klemmen en pakkingen waarmee
de verdelerklep voor de gebruiksdosis is
bevestigd
(Figuur
Opmerking:
en pakking(en) voor montage in
mengverdelerklep monteren (bladz.
66
Figuur 61
vergelijkbaar)
3. Ventielopening
62).
Bewaar de klem(men)
De
72).
