De Mengverdelerklep Verwijderen - Toro Multi Pro 1750 Gebruikershandleiding
Verberg thumbnails
Zie ook voor Multi Pro 1750:
- Gebruikershandleiding (84 pagina's) ,
- Handleiding (20 pagina's) ,
- Installatie-instructies (12 pagina's)
Inhoudsopgave

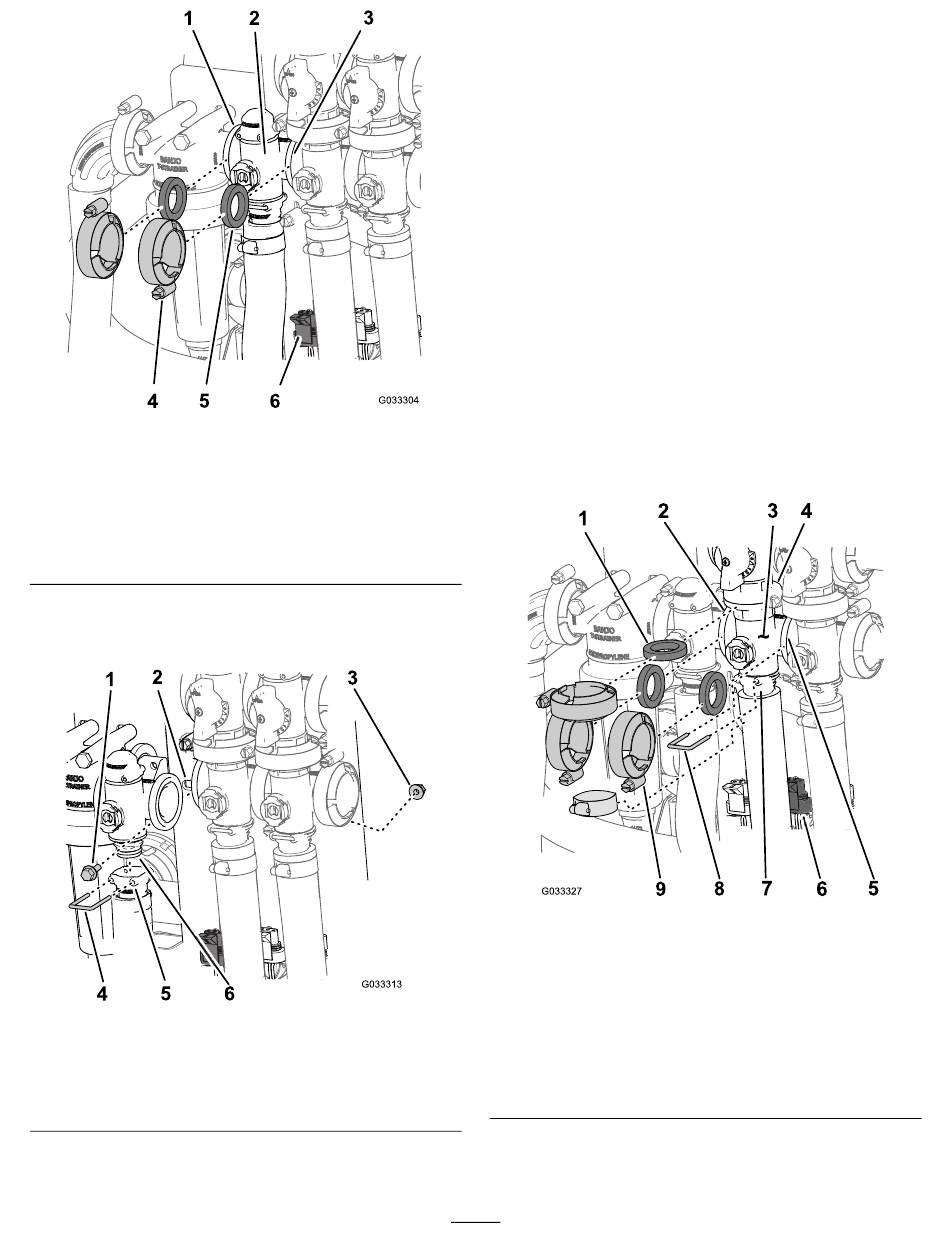

Figuur 62
1. Flens (drukfilterkop)
2. Verdeler (regelklep voor
gebruiksdosis)
3. Flens (mengklep)
2.
Verwijder de borgclip waarmee de uitgaande
fitting aan de verdelerklep voor de gebruiksdosis
is bevestigd
(Figuur
Figuur 63
1. Flenskopbout
2. Klepbevestiging
3. Flensborgmoer
3.
Verwijder de 2 flenskopbouten en 2
flensborgmoeren waarmee de regelklep
4. Klem
5. Pakking
6. Connector met 3 pennen
(klepactuator – regelklep
voor gebruiksdosis)
63).
4. Borgclip
5. Houder (uitgaande fitting)
6. Verdelerklep
voor de gebruiksdosis is bevestigd aan de
klepbevestiging en verwijder de verdeler uit de
machine
Opmerking:
bevestigingsmaterialen van de drukfilterkop
los om de regelklep voor de gebruiksdosis
gemakkelijker te kunnen verwijderen.
De mengverdelerklep verwijderen
1.
Verwijder de klemmen en pakkingen waarmee
de verdeler voor de mengklep
bevestigd is aan de mengomloopklep, de
regelklep voor de gebruiksdosis, de hoofdklep
van de spuitbomen en de adapterfitting
(mengdosisklep).
Opmerking:
en pakking(en) voor montage in
mengverdelerklep verwijderen (bladz.
g033304
2.
Verwijder de borgclip waarmee de uitgaande
fitting aan de verdeler voor de mengklep is
bevestigd
1. Pakking
2. Flens (drukfilterkop)
3. Verdeler (mengklep)
g033313
4. Flens (omloopklep –
mengklep)
5. Flens (hoofdklep
spuitboom)
3.
Verwijder de flenskopbout en flensborgmoer
waarmee de mengklep is bevestigd aan de
67
(Figuur
63).
Maak indien nodig de
(Figuur
Bewaar de klem(men)
(Figuur
64).
Figuur 64
6. Connector met 3 pennen
(klepactuator – mengklep)
7. Houder (uitgaande fitting)
8. Borgclip
9. Klem
64)
De
67).
g033327
