VEGABAR 82, tubusaansluiting
AL/AP

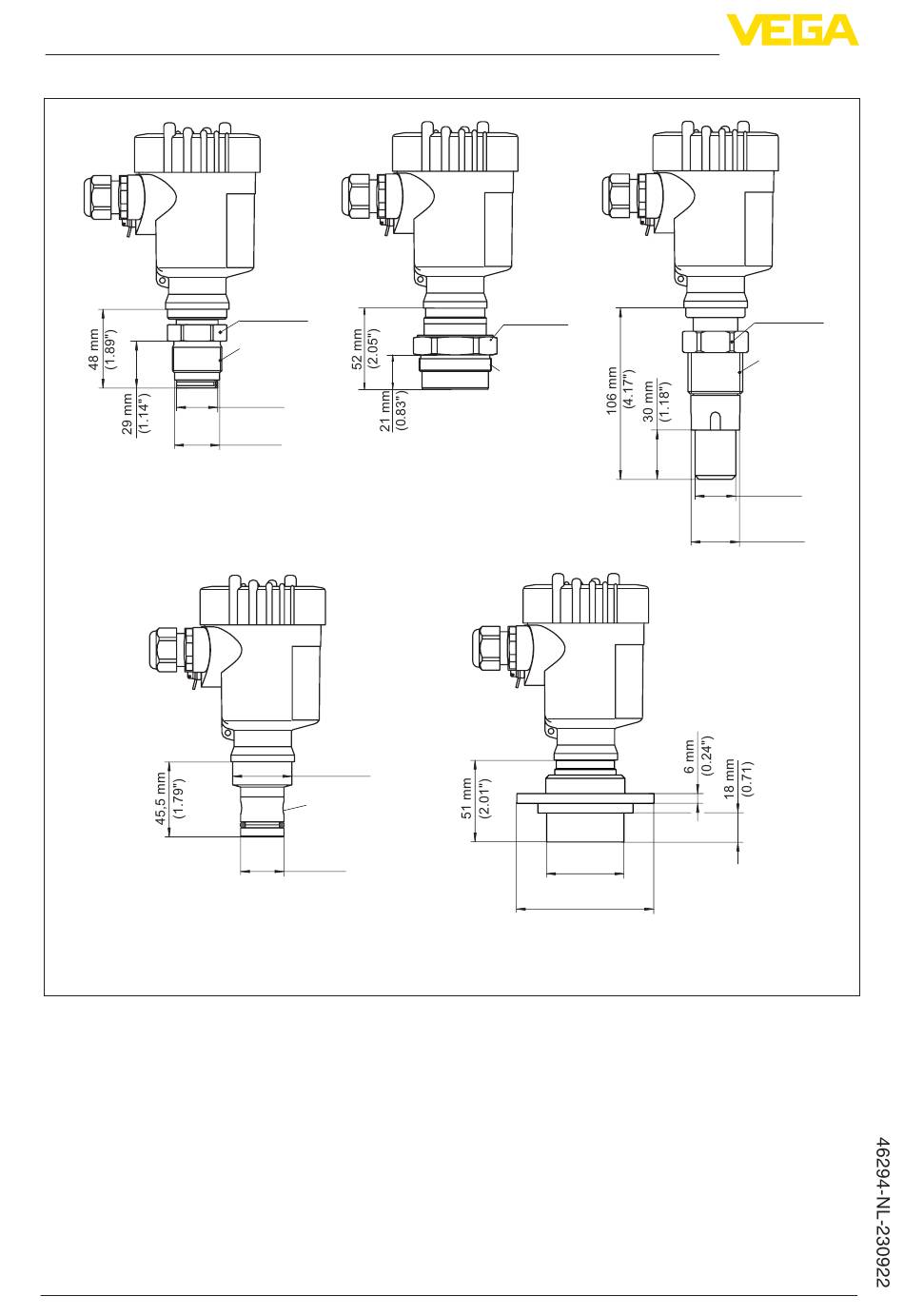

Fig. 49: VEGABAR 82, tubusaansluiting
AL M30 x 1,5 (DIN 13; absoluut vlak
AP M30 x 1,5 (DIN 13); voor mediumuitloop
AF M44 x 1,25 (DIN 13); drukschroef: aluminium
AG M44 x 1,25 (DIN 13); drukschroef: 316L
F9 G1 (ISO 228-1) geschikt voor PASVE
EW PMC 1" vlak PN 6
F7 Flens DN 50 PN 40 Form C (DIN 2501); met tubus
F2 Flens DN 80 PN 40 Form C (DIN 2501); met tubus
Bij de uitvoering met temperatuurbereik tot +150 °C (+302 °F) wordt de lengte 28 mm (1.1 in) groter.
Bij de uitvoering met " Second Line of Defense" wordt de lengtemaat 17 mm (0.67 in) groter.
88
SW 32 mm
(1.26")
M30x1,5
ø 25 mm
(0.98")
ø 27,4 mm
(1.08")
ø 36 mm
(1.42")
M8
ø 26,3 mm
(1.04")
EW
SW 46 mm
(1.81")
M 44 x 1,25
AF/AG
ø 48 mm
(1.89")
ø 85 mm
(3.35")
BS
VEGABAR 82 • Modbus- en Levelmaster-protocol
SW 36 mm
(1.42")
G1
ø 24,7 mm
(0.97")
ø 29,9 mm
(1.18")
F9
