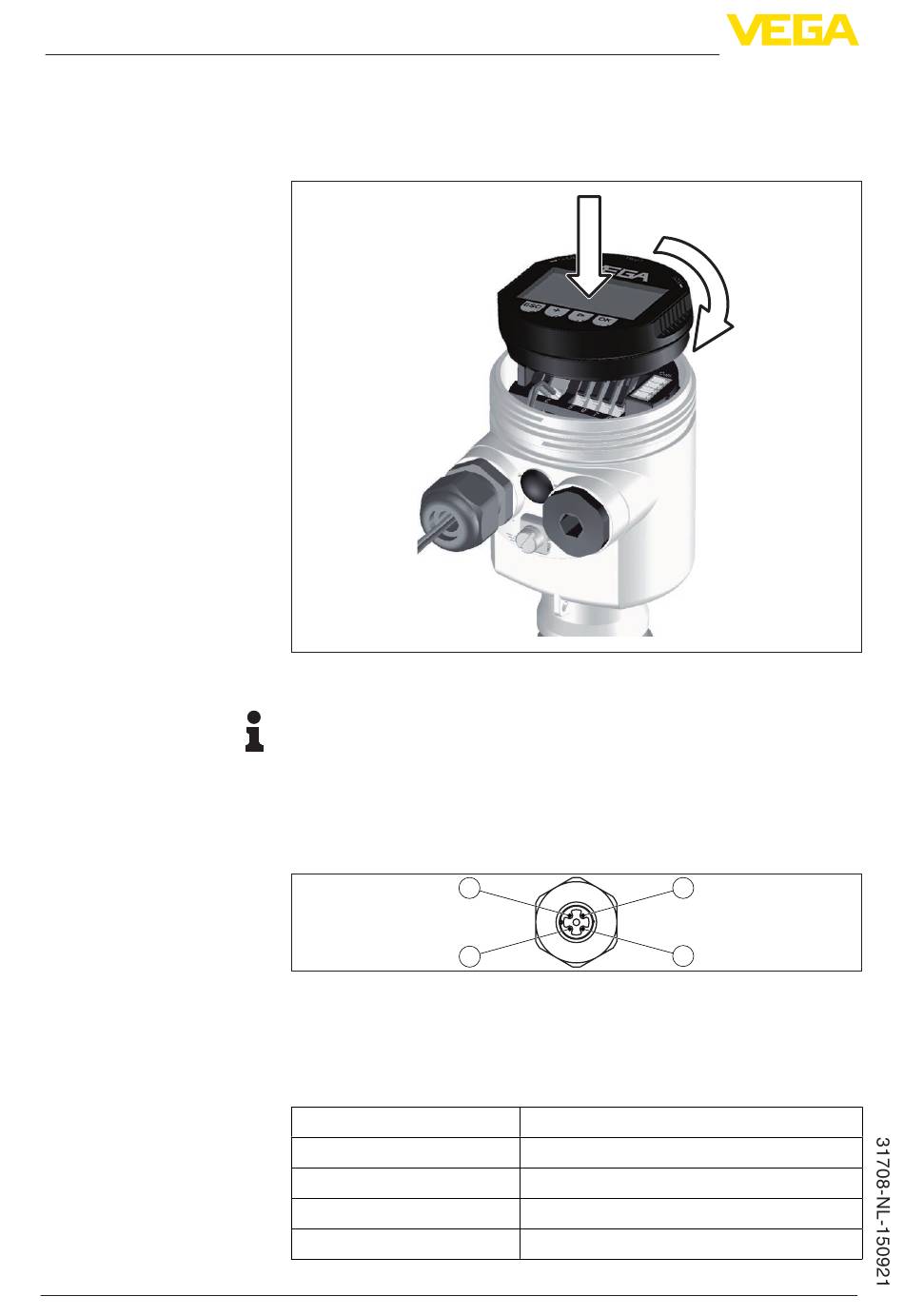

5 Op de voedingsspanning aansluiten
Stekker M12 x 1
10
6. Display- en bedieningsmodule (1) in de gewenste positie op de
elektronica plaatsen (vier posities, 90° verdraaid naar keuze)
7. Display- en bedieningsmodule (1) op de elektronica plaatsen en
iets naar rechts verdraaien tot deze borgt
Fig. 4: Aanwijs- en bedieningsmodule inzetten
Opmerking:
Indien u naderhand het instrument met een display- en bedienings-
module voor permanente meetwaarde-aanwijzing wilt uitrusten, dan
is een verhoogd deksel met venster nodig.
5.3
Stekkeraansluiting
Fig. 5: Blik op de stekker bij 4...20 mA/HART
1
- (Pin 1)
2
+ (Pin 2)
3
Niet bezet (Pin 3)
4
Niet bezet (Pin 4)
Contactpen
Pin 1
Pin 2
Pin 3
Pin 4
Verwarming voor de display- en bedieningsmodule PLICSCOM •
1
2
Kleur verbindingskabel in de sensor
Groen
Groen
Niet bezet
Niet bezet
4
3
