Verwarming voor de display- en bedieningsmodule PLICSCOM •
5
Op de voedingsspanning aansluiten
5.1
Aansluiting voorbereiden
Let daarvoor op de instructies in de handleiding van de sensor.
De verwarming moet met een gescheiden laagspanning conform VDE
0106 deel 101 worden gevoed. Meer informatie zie ook hoofdstuk
"Technische gegevens".
5.2
Aansluitstappen
1. Aansluitkabels op de elektronica conform de handleiding van de
betreffende sensor aansluiten.
7
6

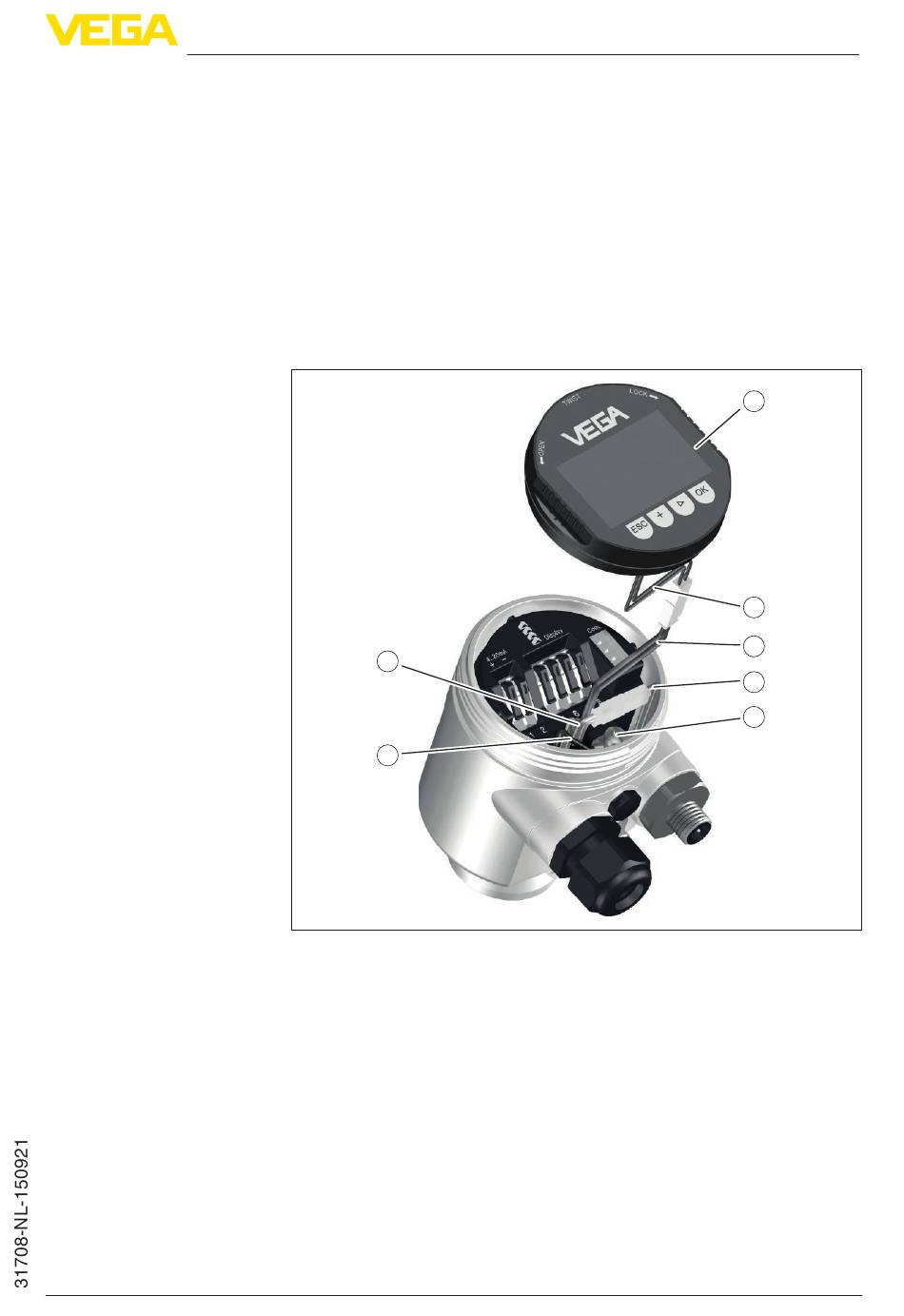

Fig. 3: Aansluiting van de sensor in de sokkelbehuizing
1
Display- en bedieningsmodule
2
Aansluitkabels naar display- en bedieningsmodule (rood)
3
Aansluitkabels naar thermostaat (rood)
4
Aansluitkabels naar kabelwartel (groen)
5
Aardschroef
6
Massa-kabel naar thermostaat (zwart)
7
Aansluitkabels naar thermostaat (groen)
2. De zwarte aardkabel (6) op de aardschroef (5) aansluiten.
3. De groene aansluitkabels naar kabelwartel (4) met de groenen
aansluitkabels naar thermostaat (7) samensteken.
4. De rode aansluitkabels naar de display- en bedieningsmodule (2)
met de rode aansluitkabels naar de thermostaat (3) samensteken.
5. Stekker in de holle ruimte voor de elektronica schuiven
5 Op de voedingsspanning aansluiten
1
2
3
4
5
