Inbedrijfname - min.-inre-
geling
Inbedrijfname - AI FB1
Channel
VEGAPULS 69 • Profibus PA
6 In bedrijf nemen met de display- en bedieningsmodule
4. Voer voor de procentuele waarde de daarbij passende afstands-
waarde in meter in voor de volle tank.
5. Instellingen met [OK] opslaan en met [ESC] en [->] naar min.-in-
regeling gaan.

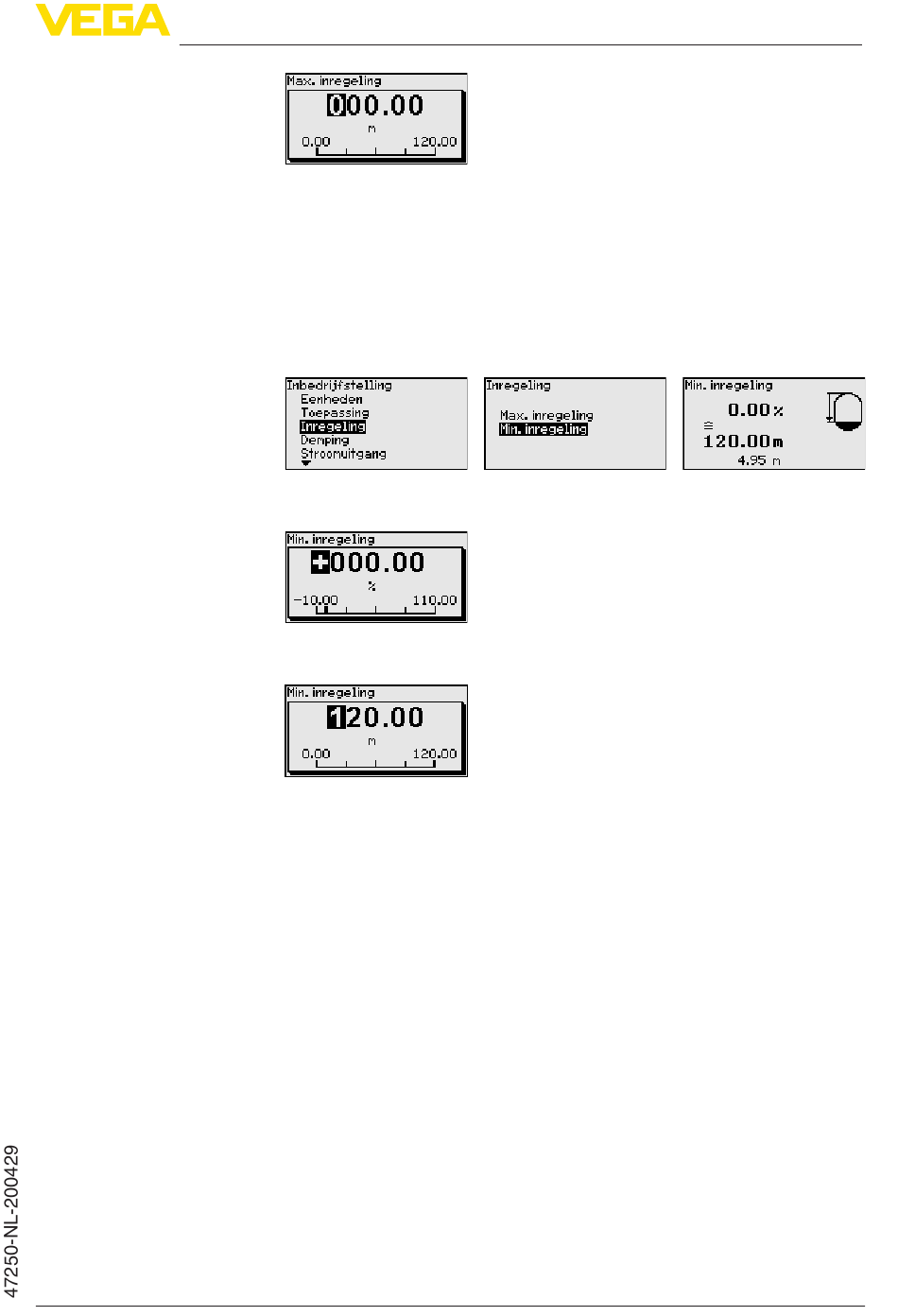

Ga als volgt tewerk:
1. Met [->] het menupunt min.-inregeling kiezen en met [OK] beves-
tigen.
2. Met [OK] de procentuele waarde aanpassen en de cursor met
[->] op de gewenste positie plaatsen.
3. De gewenste procentuele waarde met [+] instellen en met [OK]
opslaan. De cursor verspringt nu naar de afstandswaarde.
4. Voer de bij de procentuele waarde behorende afstandswaarde in
meters in voor de lege tank (bijv. afstand van de sensor tot aan de
tankbodem).
Het channel is de ingangskeuzeschakelaar voor het functieblok (FB)
van de sensor. Binnen het functieblok worden extra schaalinstellingen
(Out-Scale) uitgevoerd. In dit menupunt wordt de waarde voor het
functieblok gekozen:
•
PV (Primary Value):
– Gelineariseerde procentuele waarde
•
SV1 (Secondary Value 1):
– Procent bij radar-, geleide microgolf- en ultrasone sensoren
– Druk resp. hoogte bij druktransmitters
•
SV2 (Secondary Value 2):
– Afstand bij radar-, geleide microgolf en ultrasone sensoren
– Procent bij druktransmitters
•
Hoogte
43
