1. Kettingdeksel
2.
Zet de bouten en moeren los waarmee de
motor en de tandwielen aan het hoofdframe zijn
bevestigd
(Figuur
3.
Draai de motor en de tandwielen in de
montagegaten tot de juiste spanning bereikt is.
1. Aandrijfketting
4.
Draai de montagebouten vast.
5.
Monteer het deksel en het afstandsstuk.
De transportband afstellen
Als de transportband juist afgesteld is, moet de
samengedrukte lengte van de spanveren 112 mm
bedragen. Stel de transportband als volgt af:

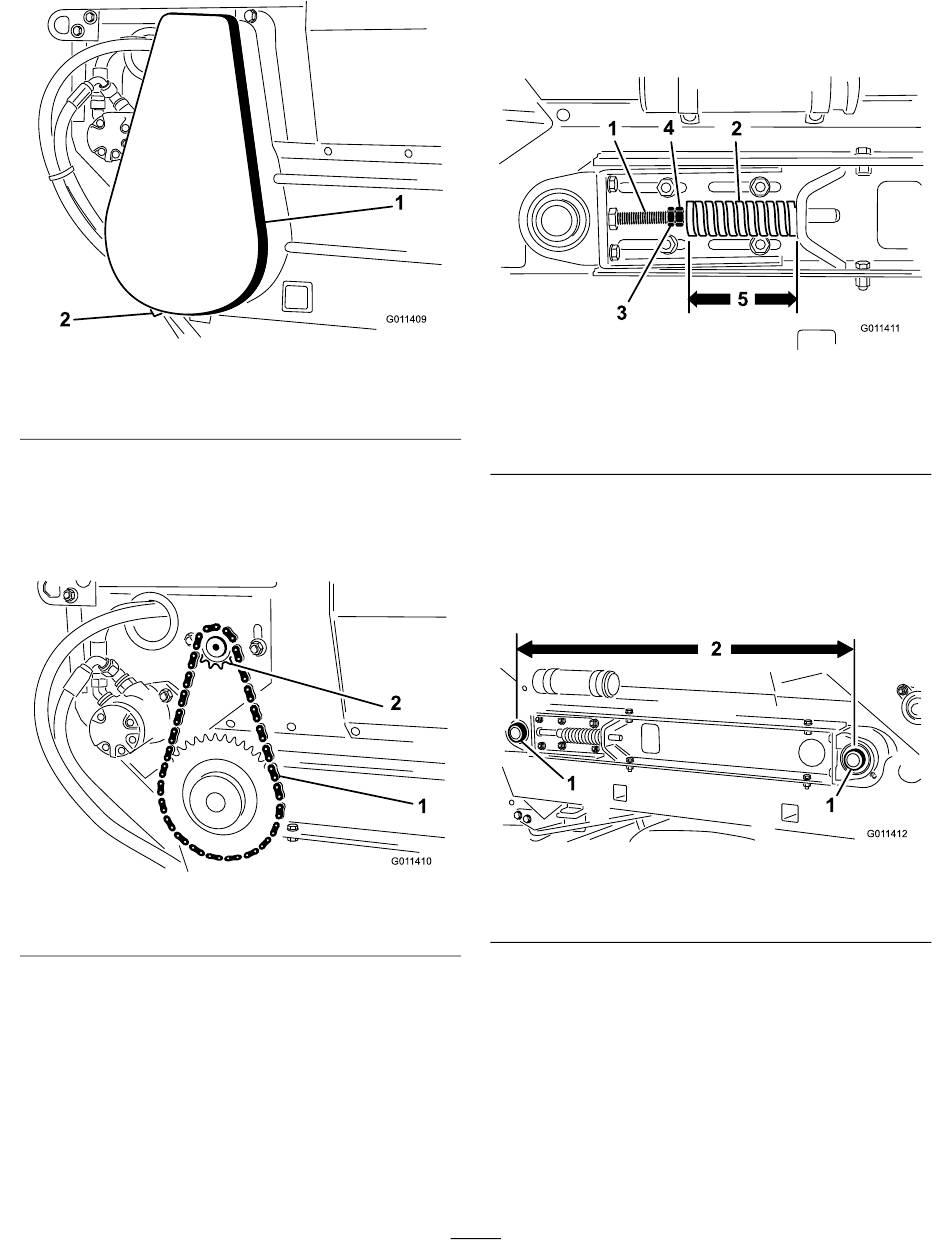

Figuur 24
2. Afstandsstuk (onder
deksel)
25).
Figuur 25
2. Motor en tandwielen
1.
Zet de borgmoeren los en stel de moeren van
de spanstang
spanning te verkrijgen.
g011409
1. Spanstang
2. Drukveer
3. Contramoer
2.
Draai de borgmoeren vast om de afstelling te
borgen.
3.
Controleer of de middelste afstand tussen de
rolassen van de transportband
elke kant van de machine gelijk is — ongeveer
89,5 cm.
g011410
1. Rolassen van
transportband
De transportband
vervangen
Als u een beschadigde of versleten transportband
vervangt, controleer de afdichtingen van de hopper
(Figuur
28) en de laadkleprand
op slijtage en gescheurde randen. Vervang versleten
of gescheurde onderdelen om de juiste werking van
de nieuwe transportband te garanderen.
23
(Figuur
26) af om de gewenste
Figuur 26
4. Moer
5. 112 mm
(Figuur
Figuur 27
2. Afstand tussen assen
(Figuur
28) dan altijd
g011411
27) aan
g011412
