De Topdresser monteren
Benodigde onderdelen voor deze stap:
2
Werktuigbeugel
2
Gaffelpen
4
Lynchpen
4
Inbusbout met flens (½" x 1")
8
Platte ring
4
Borgmoer (½")
2
Tussenring
Procedure
Opmerking:
Bij voertuigen met een serienummer
lager dan 239999999 dient de hydraulische
afstandbedieningsset (model 07415) op de Workman
te zijn gemonteerd voordat u de TopDresser 1800
installeert.
Opmerking:
Een motorkapset, onderdeelnummer
99-1214 voor de vloeistofgekoelde Workman op
benzine, of onderdeelnummer 92-5963 voor het
dieselmodel van de Workman, moet op de Workman
gemonteerd zijn om te voorkomen dat materiaal
rechtstreeks op de motor overloopt.
1.
Verwijder de 2 inbusbouten met flens waarmee
de achterkant van de montagebeugels van
het motorframe aan weerszijden van het
voertuigframe zijn bevestigd
Opmerking:
Als de Workman over een
trekhaak met zwaar uitgevoerd frame beschikt,
zijn er al werktuigmontagebeugels (stap 1 en 2)
op de Workman gemonteerd. Ga naar stap 3.
(Figuur
5).
8

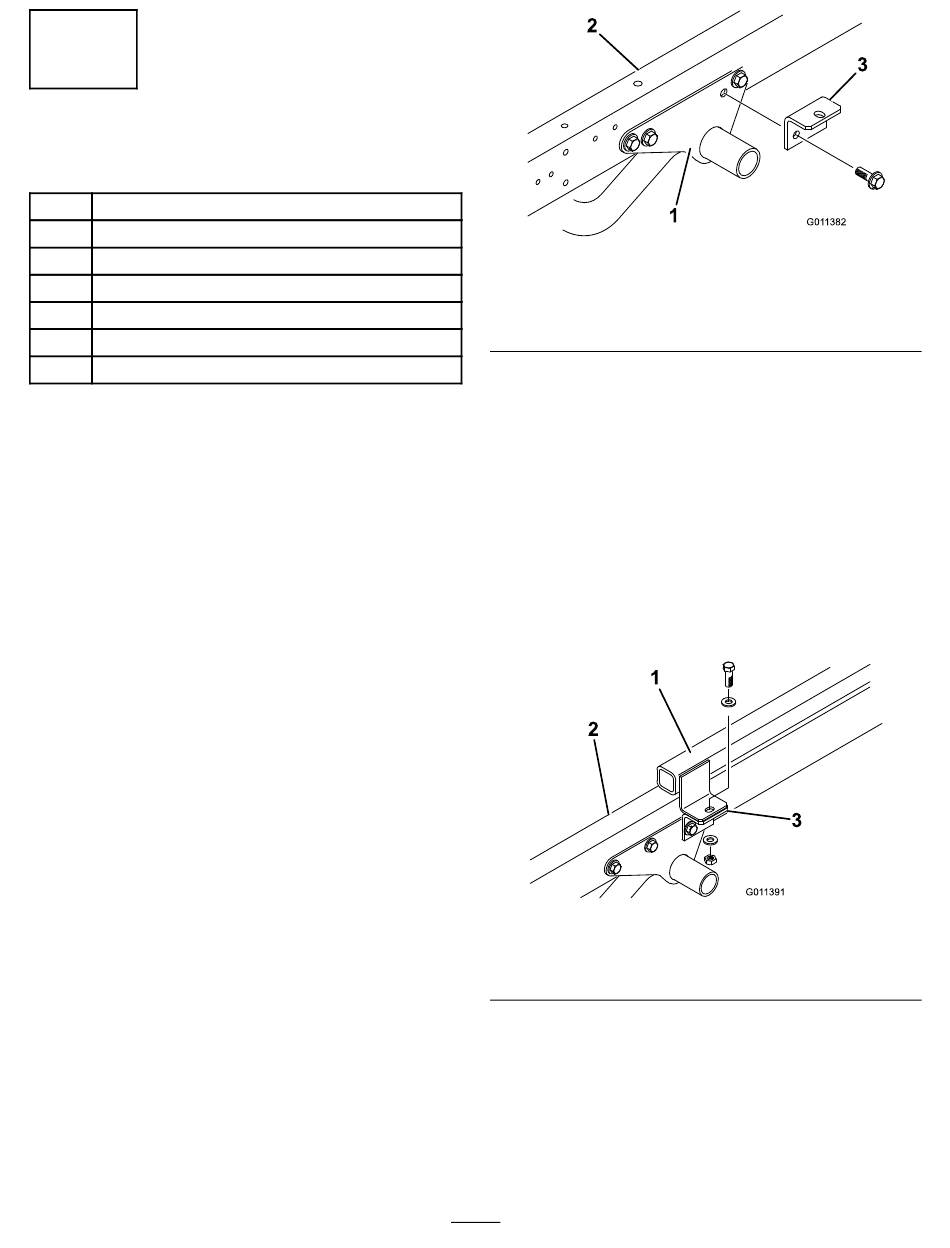

Figuur 5
1. Montagebeugel
motorframe
2. Frame van machine
2.
Monteer losjes een werktuigbeugel op de
montagebeugels van het motorframe en het
voertuigframe; gebruik (2) inbusbouten met flens
en flensborgmoeren die u eerder verwijderd
hebt
(Figuur
5).
Opmerking:
Als de Workman uitgerust is
met een trekhaak met zwaar uitgevoerd frame,
brengt u de tussenringen aan (stap
anders naar stap 5.
3.
Verwijder de inbusbout, 2 platte ringen en
borgmoer waarmee de werktuigbeugels aan
de lippen van het trekhaakframe zijn bevestigd
(Figuur
6).
Figuur 6
1. Lip van trekhaakframe
2. Frame van machine
4.
Bevestig een tussenring bovenaan de lippen
van het trekhaakframe; gebruik de inbusbout,
2 platte ringen en borgmoer die u eerder
verwijderd hebt
(Figuur
g011382
3. Werktuigbeugel
3
en 4). Ga
g011391
3. Werktuigframe
7).
