M O N T A G E
V A N C O M P O N E N T E N

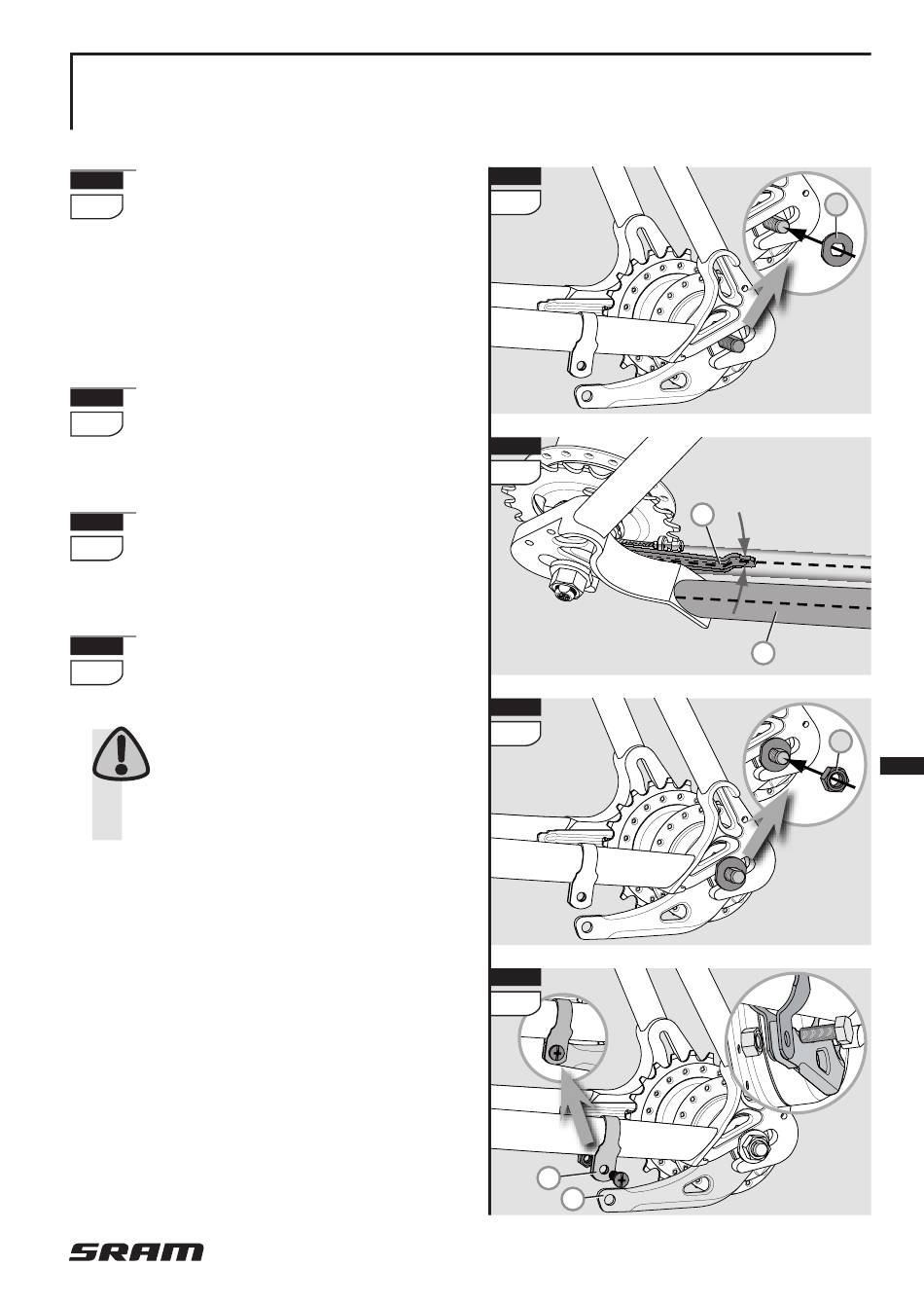

Breng een revetje (6) aan op
20
elk van de uiteinden van de
achteras.
Breng de revetjes aan met de ge-
groefde kant tegen de uitsparing
van het frame.
Houd de beugel die de buiten-
21
kabel tegenhoudt (7) parallel
aan de horizontale framebuis (8).
Monteer de asmoeren (9) en
22
draai deze beurtelings aan met
een koppel van a 30 – 40 Nm.
Monteer, indien van toepas-
23
sing, de remplaat (10) tussen de
twee armen van de frameklem (11).
Let erop dat er geen speling
blijft tussen frameklem en
frame. Gebruik altijd zelfborgende
moeren! Aandraaien tot: 2 – 3 Nm.
