3
MONTAGE EN INSTALLATIE
3.2
Montage
3.2.1
Flens met buis inbouwen
Markering voor
montagepositie
A
A
TOP
ca.
1°
Schetsplaat
Ankerplaat
32
GEBRUIKSAANWIJZING | DUSTHUNTER SB
Alle montagewerkzaamheden moeten ter plaatse worden uitgevoerd. Daartoe behoren:
▸
flenzen met buis inbouwen,
▸
besturingseenheid MCU monteren,
▸
optie externe spoelluchteenheid monteren.
WAARSCHUWING:
▸
Neem bij alle montagewerkzaamheden de geldende veiligheidsbepalingen
evenals de veiligheidsinstructies in acht.
pagina 7
▸
Neem bij het plannen van de houders de gewichtsgegevens van het
apparaat in acht.
▸
Voer montagewerkzaamheden aan installaties met potentiële gevaren (hete
of agressieve gassen, hoge inwendige kanaaldruk) alleen bij een stilstaande
installatie uit.
▸
Tref gepaste veiligheidsmaatregelen tegen eventuele plaatselijke of van de
installatie uitgaande gevaren.
Alle afmetingen in deze paragraaf zijn in mm.

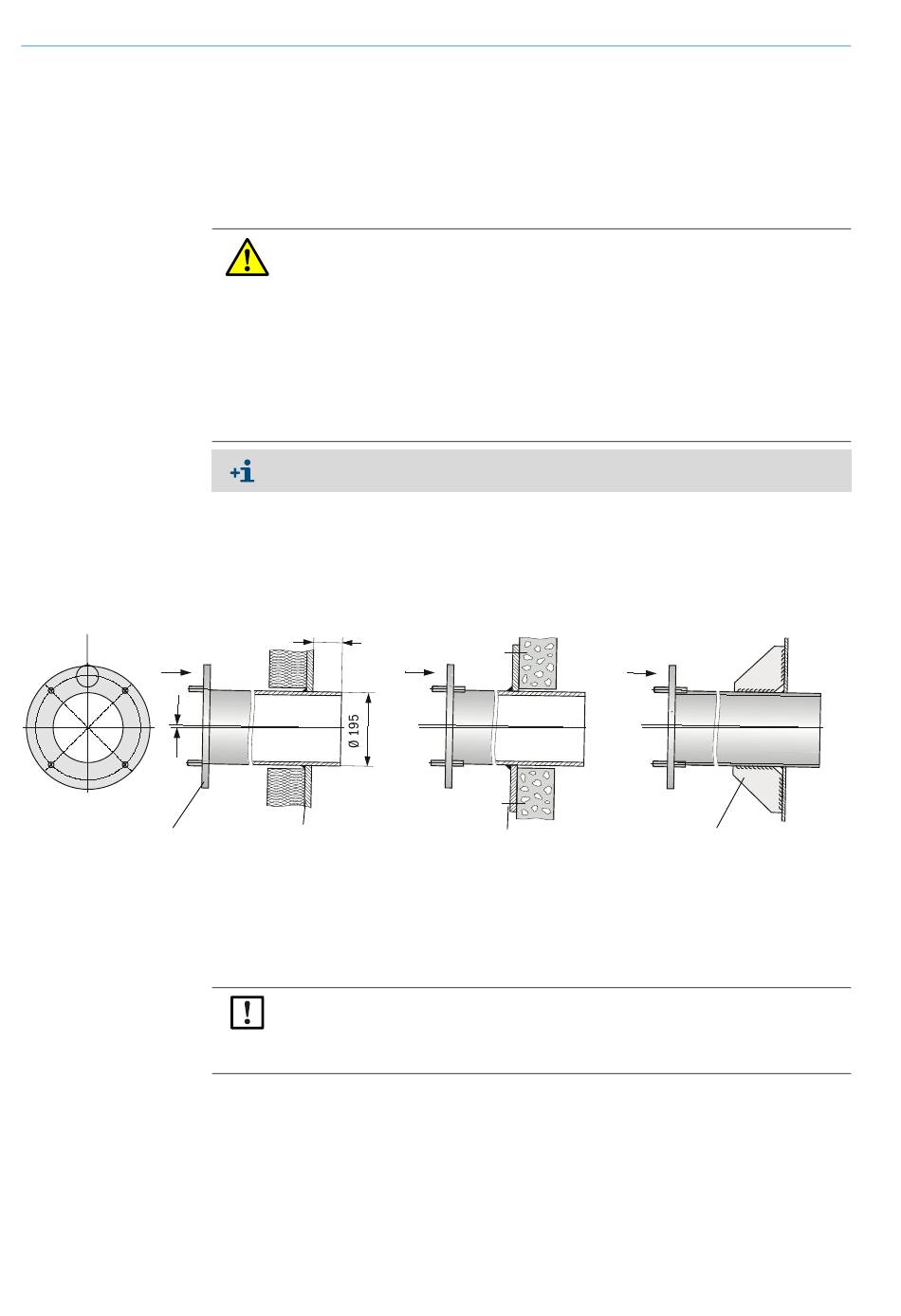

Afb. 14: Inbouw van de flens met buis
Montage aan stalen kanaal
> 30
Kanaalwand
Flens met buis
AANWIJZING:
De maximale wand- en isolatiedikte komt voort uit de lengte van de flensbuis
(350 mm of 700 mm) min de afstand tussen flens en schoorsteenbuitenwand
en de insteekdiepte in het kanaal (> 30 mm).
Montage aan stenen
schoorsteen
A
zie "Belangrijke aanwijzingen",
Montage aan dunwandig
kanaal
A
8014430/YWL2/V3-0/2016-08| SICK
Wijzigingen en correcties voorbehouden
