MONTAGE EN INSTALLATIE
3.3.2
Algemene informatie, voorwaarden
3.3.3
Spoelluchttoevoer installeren
3.3.3.1
Besturingseenheid met geïntegreerde spoelluchttoevoer (MCU-P)
40
GEBRUIKSAANWIJZING | DUSTHUNTER SB
Vóór aanvang van de installatiewerkzaamheden moeten alle eerder beschreven
montagewerkzaamheden uitgevoerd zijn (indien van toepassing).
Alle installatiewerkzaamheden moeten door de klant worden uitgevoerd, tenzij uitdrukkelijk
anders is overeengekomen met SICK of geautoriseerde vertegenwoordigingen. Hiertoe
behoren het plaatsen en aansluiten van stroomvoorzienings- en signaalleidingen, het
installeren van schakelaars en netzekeringen en het aansluiten van de spoelluchttoevoer.
Zorg voor toereikende kabeldoorsneden
●
De uiteinden van de leidingen met stekker ter aansluiting van de zend-
●
ontvangsteenheid moeten voldoende vrije lengte hebben.
▸
De spoelluchtslangen moeten over een korte afstand en knikvrij worden geplaatste en
evt. worden ingekort.
▸
Houd voldoende afstand tot hete kanaalwanden aan.
Sluit de spoelluchtslang DN 40 aan op de spoelluchtuitgang DN40 (1) aan de onderkant
van de MCU-P en zet vast met klemband. De spoelluchtuitgang moet op de weergegeven
wijze zijn ingesteld (corrigeer indien nodig). De tweede spoelluchtuitgang (2) moet met een
kap (3) zijn afgesloten (leveringsomvang).

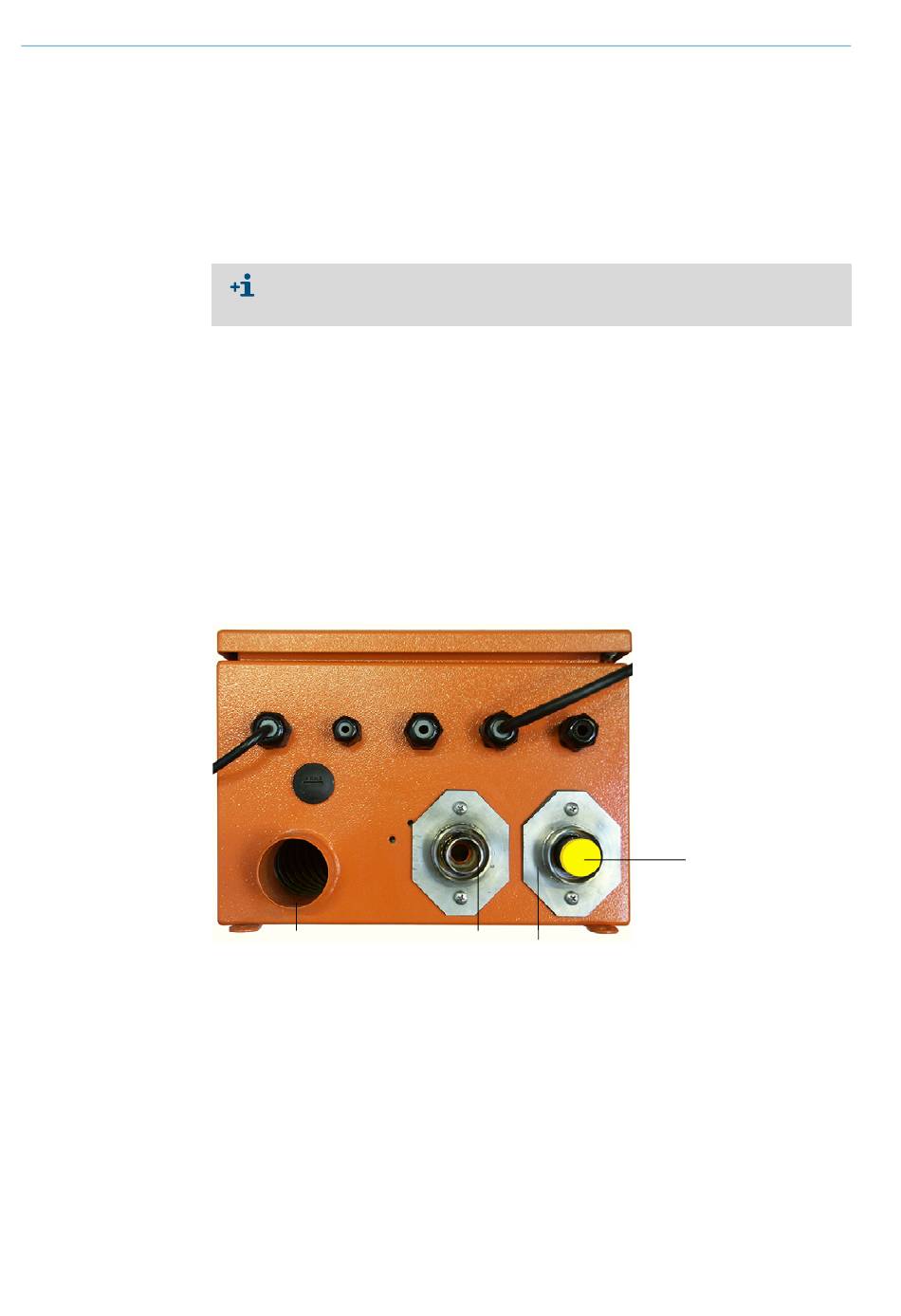

Afb. 18: Onderkant MCU-P
Spoelluchtingang
(zie "Technische gegevens", pagina
93).
