Bedieningshandleiding
Veiligheidsvergrendeling

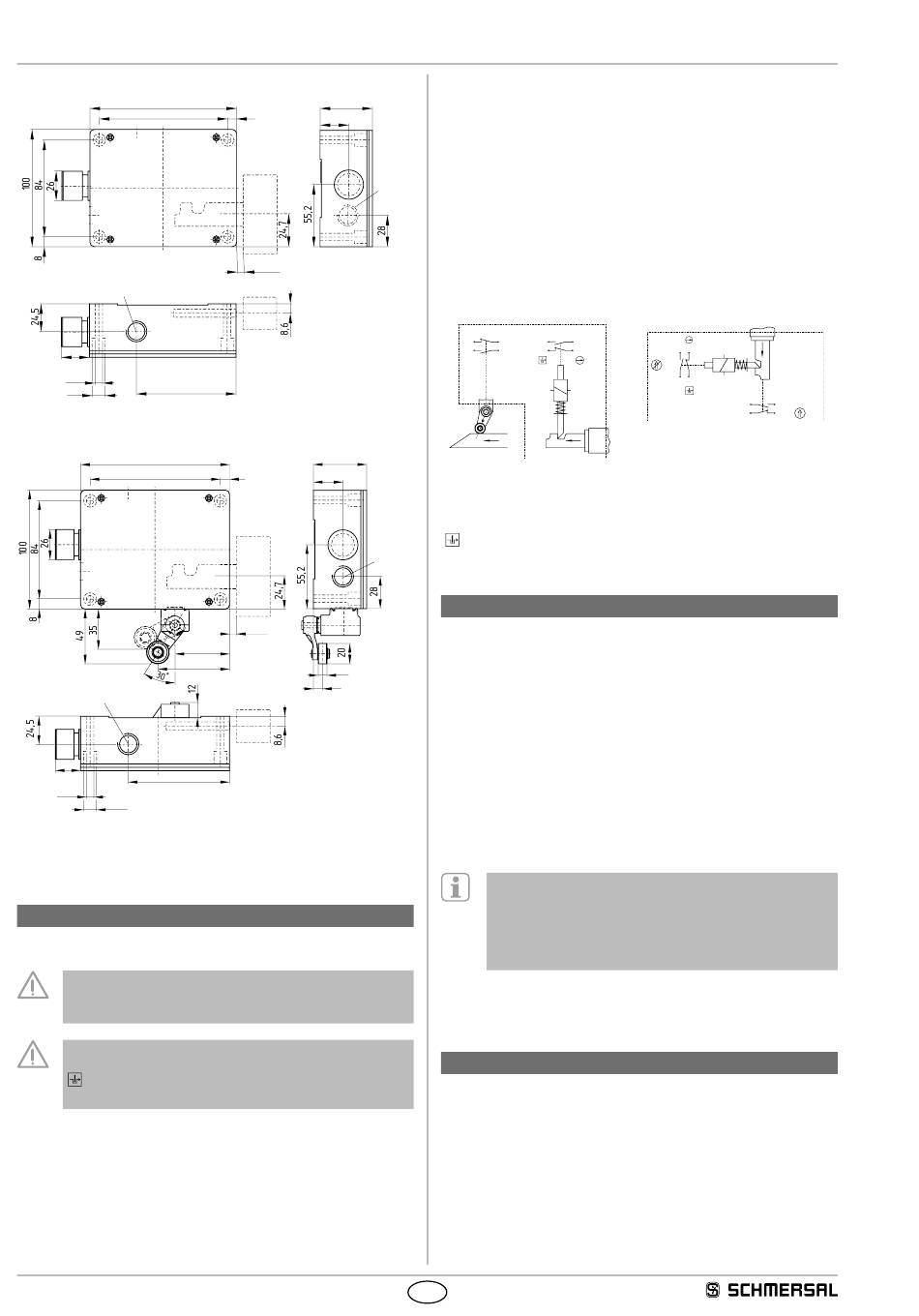

AZM 415...-9726
130
114
M20 x 1,5
22
¤6,5
88
¤11
AZM 415-22...4VH-9727
130
114
62
M20 x1,5
22
88
6,5
¤
¤ 11
Legende
35 mm = contact 21-22 geopend
contact 23-24 gesloten
4. Elektrische aansluiting
4.1 Algemene opmerkingen betreffende de elektrische aansluiting
De elektrische aansluiting mag uitsluitend in spanningsloze
toestand door gemachtigd en gekwalificeerd personeel
uitgevoerd worden.
Als de risicoanlyse een veilig bewaakte
veiligheidsvergrendeling eist, moeten de met het symbool
aangeduide contacten in het veiligheidscircuit
geïntegreerd worden.
4.2 Aansluiting en afdichting
Voor de kabelinvoer moeten geschikte kabelwartels met geschikte
beschermingsgraad gebruikt worden. Niet-gebruikte openingen
moeten met een blindstop afgedicht worden. De aansluitruimte van de
schakelaar moet gereinigd worden (kabelresten, vuil, enz. verwijderen),
na de aansluiting moet het deksel teruggeplaatst worden en moeten
de dekselschroeven gelijkmatig vastgedraaid worden. Maximale
aandraaimomenten voor het vastschroeven van de schroeven: deksel
0,6 + 0,1 Nm; bodemdeksel 0,7 + 0,1 Nm.
4
46,5
8
25,6
< 3mm
46,5
8
25,6
M20 x1,5
< 3mm
48
8,5
8
4.3 Contactvarianten
Weergave van de contacten in stroomloze toestand en bij ingevoerde
bedieningssleutel.
De contactmarkeringen bevinden zich aan de binnenkant van
de schakelaar. Het schakelinzetstuk S1 toont de positie van de
bediensleutel in de veiligheidsvergrendeling, schakelinzetstuk S2
M20 x 1,5
(voor -9725 en -9727) door het bedienen van de roldraaihefboom de
positie van de beschermvoorziening. De magneetcontacten S1 worden
bediend bij het onder stroom zetten of het vrijgeven van de spoel A1-
A2.
AZM 415-22...14H-9725
AZM 415-22...4VH-9727
S2
23
24
13
21
22
11
A2
Legende
gedwongen verbrekend contact
A
Bewaking van de veiligheidsvergrendeling volgens ISO 14119
P
Bediend
Q
Niet-bediend
5. Gebruik en onderhoud
5.1 Functietest
De veiligheidsfunctie van de veiligheidsschakelaar moet getest worden.
Hierbij moet vooraf het volgende gegarandeerd zijn:
1. Stevige bevestiging van bediensleutel en veiligheidsvergrendeling
2. Juiste uitvoering van de wartelinvoer en de aansluitingen
3. Eventuele schade aan de behuizing van de schakelaar
5.2 Onderhoud
In zware bedrijfsomstandigheden raden wij een regelmatig
onderhoud aan, inclusief de volgende stappen:
1. De veiligheidsvergrendeling en bedien sleutel op juiste bevestiging
controleren
2. Verwijdering van stof en vuil
3. Controle van de kabelinvoer en -aansluitingen
Tijdens alle bedrijfsmatige levensfasen van de
veiligheidsschakelcomponent moeten constructief
en organisatorisch geschikte maatregelen voor de
manipulatiebeveiliging of tegen het manipuleren van de
veiligheidsvoorziening, bijvoorbeeld door het gebruik van
een vervangende bediensleutel, getroffen worden.
Beschadigde of defecte componenten moeten onmiddellijk
vervangen worden.
6. Demontage en afvalverwijdering
6.1 Demontage
De veiligheidsschakelaar mag uitsluitend in spanningsloze toestand
gedemonteerd worden.
6.2 Afvalverwijdering
Het veiligheidscomponent moet op een correcte manier volgens de
geldende nationale voorschriften en wetgevingen afgevoerd worden.
NL
...-9725/ -9726/ -9727
AZM 415-22...-9726
S1
14
13 11
12
A1
S1
A2
14 12
A1
AZM 415
S2
21
22
23
24
