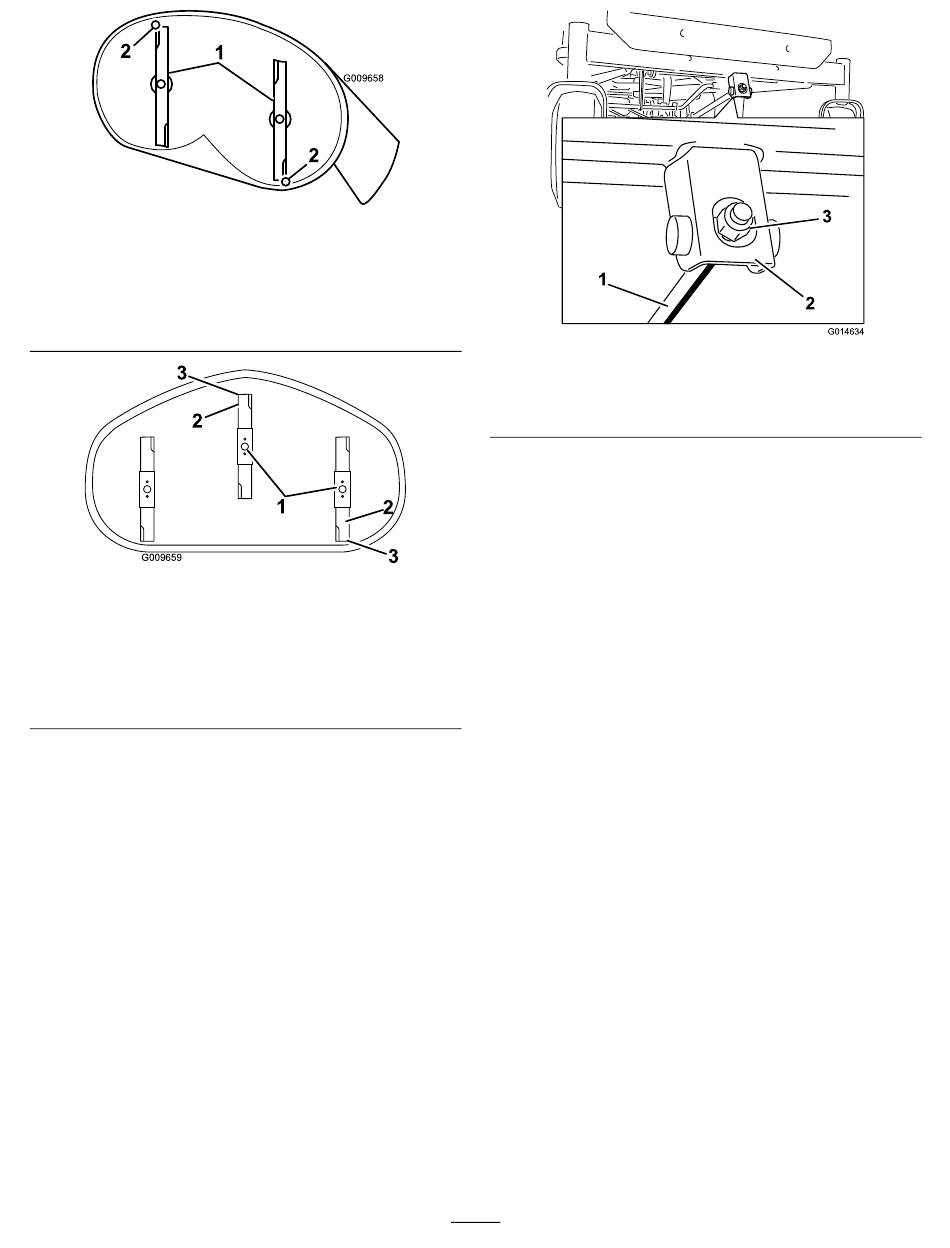

Figuur 70
Maai-eenheden met 2 messen
1. Messen in lengterichting
2. Meet vanaf het uiteinde van het mes tot het platte oppervlak
hier.
Figuur 71
Maai-eenheden met 3 messen
1. Messen in lengterichting
2. Buitenste snijranden
5.
Meet de afstand tussen de rand van het voorste
mes en het horizontale oppervlak, en de afstand
tussen de rand van het achterste mes en het
horizontale oppervlak
Opmerking:
Als de rand van het voorste mes
niet 1,6 tot 7,9 mm lager staat dan de rand van
het achterste mes, moet u de voorste borgmoer
afstellen.
6.
Om de schuinstand in te stellen, moet u de
stelmoer op de voorkant van het maaidek
draaien
(Figuur
72).
g009658
g009659
3. Meet vanaf het uiteinde
van het mes tot het platte
oppervlak hier.
(Figuur 70
en
Figuur
71).
1. Stelstang
2. Stelblok
7.
Om de voorkant van het maaidek hoger te
zetten, draait u de stelmoer vaster.
8.
Om de voorkant van het maaidek lager te zetten,
draait u de stelmoer losser.
9.
Controleer de schuinstand nogmaals na het
instellen, ga door met het instellen van de
moer totdat de rand van het voorste mes 1,6
tot 7,9 mm lager staat dan de rand van het
achterste mes
10.
Als de schuinstand correct is, moet u nogmaals
controleren of het maaidek horizontaal staat; zie
Gelijkstellen in de breedterichting (bladz.
Maaidek verwijderen
1.
Parkeer de machine op een horizontaal
oppervlak, schakel de aftakas uit en stel de
parkeerrem in werking.
2.
Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3.
Zet de maaihoogtehendel in de laagste stand.
4.
Draai de twee onderste bouten los waarmee de
afdekking van het maaidek is bevestigd aan het
maaidek. Zie
losmaken (bladz.
5.
Verwijder de R-pen uit de voorste steunstang en
neem de stang uit de beugel van het maaidek
(Figuur
73).
52
Figuur 72
3. Borgmoer
(Figuur 70
en
Figuur
71).
De afdekking van het maaidek
35).
g014634
50).
