Opmerking:
De connector van het zwaailicht
kan uit de voet van het zwaailicht worden
gedraaid voor aansluiting
•
Sluit de rode draad aan op de middelste
kabelschoen van het zwaailicht.
•
Sluit de zware draad aan op de buitenste
kabelschoen van het zwaailicht.

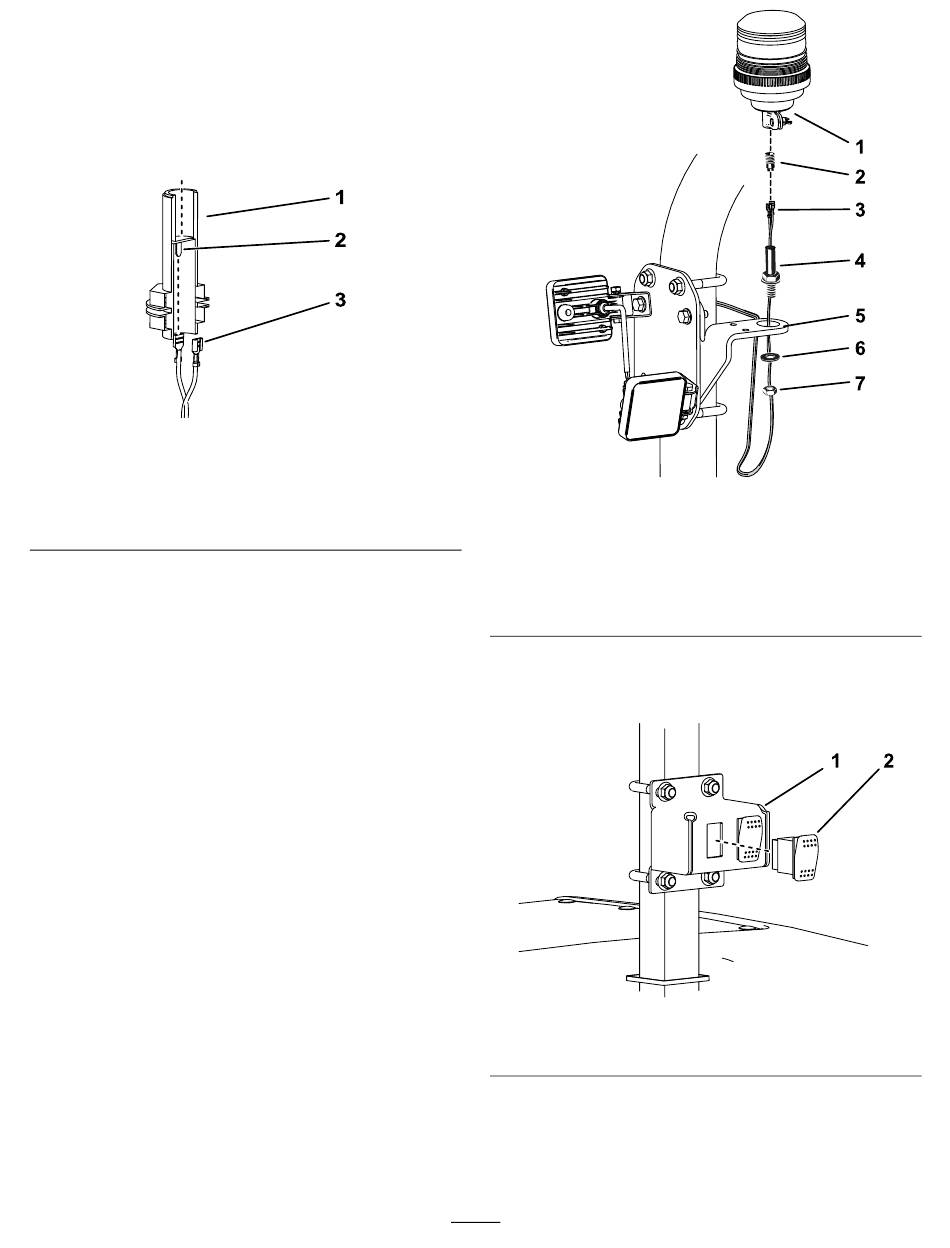

Figuur 4
1. Voet van zwaailicht
2. Zwaailichtkabelschoenen
7.
Monteer het zwaailicht aan de beugel zoals in
Figuur
5.
Opmerking:
Zorg ervoor dat de eenheid stevig
vastzit door de vleugelmoer op het zwaailicht
en de contramoeren op de voet vast te draaien
zodra deze gemonteerd zijn.
(Figuur
5).
g306902
3. Connectoren van de
kabelboom van het
zwaailicht
1. Zwaailicht
2. Zwaailichtconnector
3. Kabelboomconnectoren
4. Voet van zwaailicht
8.
Sluit de schakelaar van het zwaailicht aan op de
schakelaar van de werklichten zoals getoond
in
Figuur
6.
1. Schakelaar werklichten
9.
Zet de afkoppelschakelaar van de accu
op A
, raadpleeg het gedeelte over het
AN
onderhoud van het elektrische systeem in de
Gebruikershandleiding van de tractie-eenheid.
3
Figuur 5
5. Montagebeugel van
zwaailicht
6. Ring
7. Contramoer
Figuur 6
2. Zwaailichtschakelaar
g307744
g307717
