Registreer uw product op www.Toro.com.
Vertaling van de oorspronkelijke tekst (NL)
EdgeSeries
met 8, 11 of 14 messen
Greensmaster
tractie-eenheid
Modelnr.: 04652—Serienr.: 408000000 en hoger
Modelnr.: 04654—Serienr.: 408000000 en hoger
Modelnr.: 04656—Serienr.: 408000000 en hoger
Form No. 3457-268 Rev C
™
DPA maai-eenheid
®
3150 of 3250-D
*3457-268*
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Toro EdgeSeries 04652
Samenvatting van Inhoud voor Toro EdgeSeries 04652

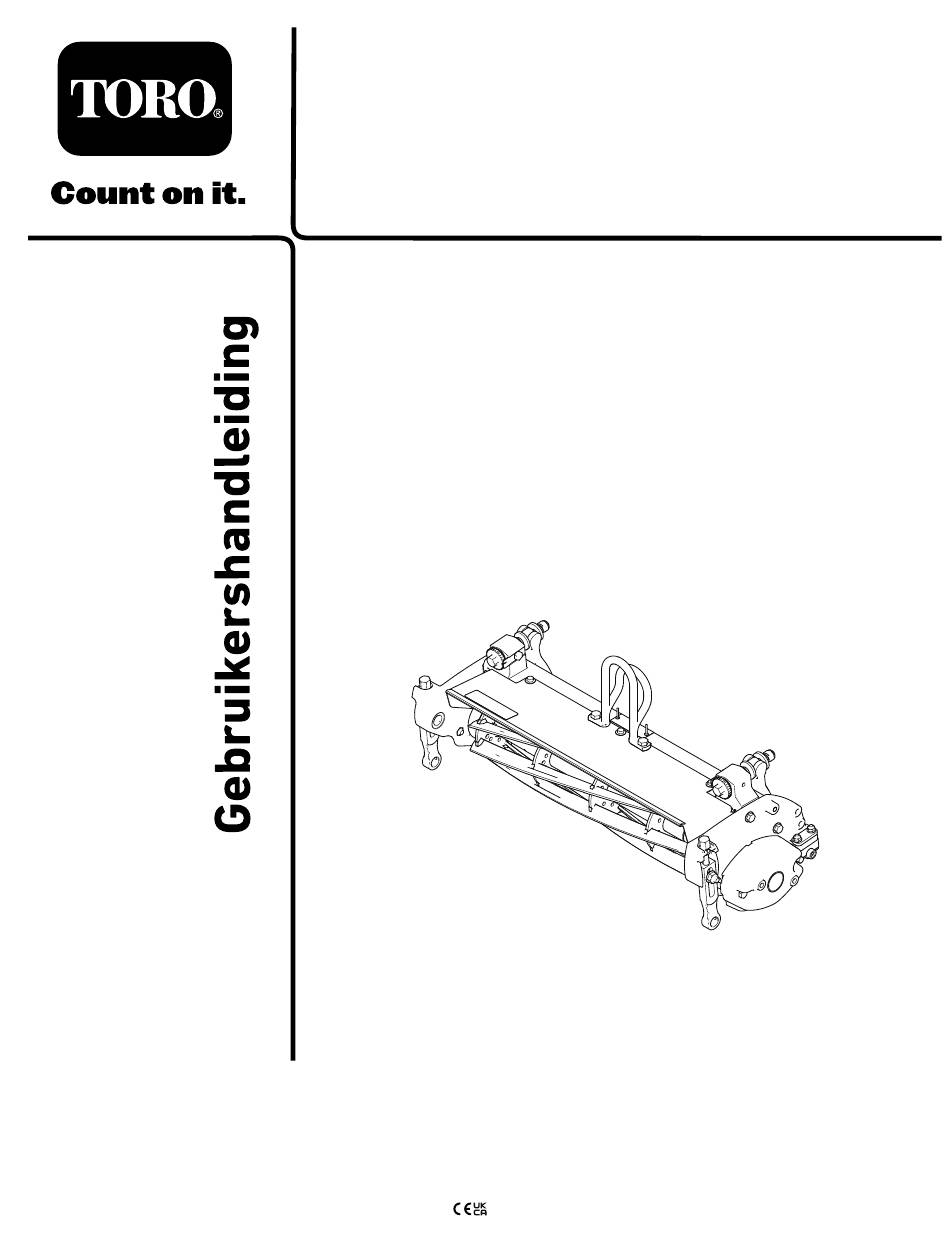

- Pagina 1 DPA maai-eenheid met 8, 11 of 14 messen Greensmaster ® 3150 of 3250-D tractie-eenheid Modelnr.: 04652—Serienr.: 408000000 en hoger Modelnr.: 04654—Serienr.: 408000000 en hoger Modelnr.: 04656—Serienr.: 408000000 en hoger *3457-268* Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
-
Pagina 2: Inleiding
Modelnr.: aanvullende informatie nodig hebt, kunt u contact opnemen met een erkende servicedealer of met de klantenservice van Toro. U dient hierbij altijd het Serienr.: modelnummer en het serienummer van het product te vermelden. De locatie van het plaatje met het... -
Pagina 3: Inhoudsopgave
Veiligheid Veiligheids- en instructiestickers ......5 Montage ..............6 1 De voorrol monteren ........6 Algemene veiligheid 2 De halvekogeltappen monteren ....... 6 3 De ringverbinding, schuine verbinding of kettingverbinding monteren......7 Dit product kan handen of voeten afsnijden. Volg 4 De contragewichten opnieuw monteren ... -
Pagina 4: Veiligheid Van De Maai-Eenheid
Vervang versleten of beschadigde stickers. • Gebruik alleen door Toro goedgekeurde accessoires, werktuigen en reserveonderdelen. Veiligheid van de messen Een versleten of beschadigd mes kan breken en een stuk van het mes kan worden uitgeworpen in de richting van de bestuurder of omstanders en ernstig lichamelijk of dodelijk letsel toebrengen. -
Pagina 5: Veiligheids- En Instructiestickers
Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of verdwenen stickers. decal137-9706 137-9706 1. Handen of voeten kunnen worden snijwonden oplopen – Zet de motor uit, verwijder het sleuteltje of koppel de bougie af, wacht totdat alle bewegende delen tot stilstand zijn gekomen en lees de Gebruikershandleiding voordat u onderhoudswerkzaamheden uitvoert. -
Pagina 6: Montage
Centreer de rol tussen de maaihoogtearmen. Het maaidek wordt geleverd zonder voorrol. Schaf Draai de montageschroeven van de rol vast een rol aan via uw erkende Toro verdeler en monteer (Figuur deze als volgt op de maai-eenheid: Stel af op de gewenste maaihoogte en draai... -
Pagina 7: De Ringverbinding, Schuine Verbinding Of Kettingverbinding Monteren
De ringverbinding, schuine verbinding of kettingverbinding monteren g279642 Figuur 4 Geen onderdelen vereist 1. Halvekogeltap Procedure Voor de montage van maaidekken op een tractie-eenheid met een serienummer lager dan 240000001 moet u de geschikte hefschakel aanschaffen en als volgt monteren: Opmerking: De 2 bouten om de hefschakel te bevestigen, zijn bij levering op het maaidek... -
Pagina 8: Belangrijk
De contragewichten opnieuw monteren Geen onderdelen vereist Procedure De maaidekken worden geleverd met het contragewicht gemonteerd aan de linkerkant en de motor aan de rechterkant van het maaidek. Om de g020064 Figuur 5 stand van het maaidek te veranderen, gaat u als volgt te werk: 1. -
Pagina 9: Maaidek Afstellen
Breng op het rechteruiteinde van het maaidek een laagje olie aan op de O-ring en bevestig het contragewicht met de bouten die u eerder hebt verwijderd (Figuur 8). Draai de bouten aan met 16 tot 20 N·m. g016506 Figuur 8 1. -
Pagina 10: Algemeen Overzicht Van De Machine
Ga als volgt te werk: servicedealer of een erkende Toro distributeur, Opmerking: De balk kan worden aangepast of bezoek www.Toro.com voor een lijst van alle om veranderingen in de gazonomstandigheden te goedgekeurde werktuigen en accessoires. compenseren. De afstand tussen de balk en de... -
Pagina 11: Instellen Van Het Ondermes Op De Messenkooi
Instellen van het ondermes op de snijranden te krijgen die nodig zijn om met grote precisie te kunnen maaien (zie Toro messenkooi handleiding Slijpen van maaimachines met messenkooien en roterende messen, Dagelijkse instelling van het ondermes documentnr. 09168SL). Aan het begin van elke dag, of vaker indien nodig,... - Pagina 12 (zie (Figuur 10) tot u een lichte druk (weerstand) Toro handleiding Slijpen van maaimachines met voelt als u de vulplaat heen en weer schuift. messenkooien en roterende messen, documentnr. Verwijder de vulplaat.
-
Pagina 13: Instellen Van De Hoogte Van De Achterrol
Instellen van de hoogte van de achterrol Zet de beugels van de achterrol op de gewenste maaihoogte door de vereiste hoeveelheid afstandsstukken onder de montageflens van de zijplaat te plaatsen (Figuur 12) volgens Selectieschema’s voor de maaihoogte en het ondermes (bladz. 16). -
Pagina 14: De Maaihoogte Instellen
De maaihoogte instellen Stel de maaihoogte in op de gewenste maaihoogte met een maaihoogtemeter en zorg ervoor dat uw maai-eenheid is uitgerust met een ondermes dat het best geschikt is voor uw gewenste maaihoogte; Selectieschema’s voor de maaihoogte en het ondermes (bladz. - Pagina 15 Controleer dat de ingestelde maaihoogte correct is; herhaal deze procedure indien nodig.
-
Pagina 16: Selectieschema's Voor De Maaihoogte En Het Ondermes
Selectieschema’s voor de maaihoogte en het ondermes Maaihoogteschema Aantal afstandsstukken Maaihoogte (mm) Maaihoogte (mm) Universele groomer achter 0,060 0,125 0,188 0,250 0,250 0,375 0,375 12,7 0,500 12,7 0,500 15,9 0,625 15,9 0,625 19,1 0,750 19,1 0,750 22,2 0,875 25,4 1,000 * voor 2 of meer afstandsstukken achter is de set voor hoge maaihoogte (onderdeelnr. -
Pagina 17: Onderhoud
Het beste is om de maai-eenheid naar een erkende Toro distributeur te brengen voor onderhoud. De Ondersteunen van het Onderhoudshandleiding van uw tractie-eenheid maaidek bevat volledige instructie, informatie over speciale gereedschappen en tekeningen voor het onderhoud van het ondermes. -
Pagina 18: De Snijbalk Monteren
De snijbalk monteren Plaats de snijbalk en zorg ervoor dat de montagelippen zich tussen de onderlegringen en de stelschroef van de snijbalk bevinden (Figuur 17). Belangrijk: Centreer de DPA-verstellers in de oren van de snijbalk zoals getoond in Figuur Als DPA-verstellers tegen de oren van de g014409 snijbalk zijn gemonteerd, kan dit het contact Figuur 18... -
Pagina 19: Specificaties Van Het Ondermes
Specificaties van het ondermes Het ondermes monteren Verwijder roest, aanslag en corrosie van het oppervlak van de snijbalk en breng er een laagje olie op aan. Maak de schroefdraad schoon. Breng Never-seez pasta aan op de schroeven en monteer het ondermes op de snijbalk. g016470 Figuur 21 1. -
Pagina 20: Specificaties Voor Het Slijpen Van Het Ondermes
Dit is de hoek die uw slijpmachine controleren produceert en deze moet binnen twee graden van de aanbevolen slijphoek aan de bovenkant De slijphoek voor de ondermessen is zeer belangrijk. zijn. Gebruik de hoekindicator (Toro onderdeelnummer. 131-6828) en de steun van de hoekindicator (Toro... -
Pagina 21: Specificaties Van De Messenkooi
Specificaties van de messenkooi De messenkooi voorbereiden om te slijpen Zorg ervoor dat alle onderdelen van de maai-eenheid in goede staat zijn en herstel problemen voordat u gaat slijpen. Volg de instructies van de fabrikant van de messenkooislijper om de messenkooi te slijpen volgens de volgende specificaties. -
Pagina 22: Wetten Van Het Maaidek
Opmerking: Aanvullende instructies en procedures met betrekking tot het wetten kunt u vinden in de Gebruikershandleiding van uw tractie-eenheid en de Toro handleiding Slijpen van maaimachines met messenkooien en roterende messen, documentnummer 80-300PT. Opmerking: Voor een betere snijrand moet u de voorkant van het ondermes en de messenkooi bijvijlen als u klaar bent met wetten. -
Pagina 23: Inbouwverklaring
Wij beloven op vraag van nationale overheden relevante informatie over deze gedeeltelijk afgewerkte machine over te dragen. Dit zal gebeuren via elektronische weg. Deze machine mag pas in werking worden gesteld als ze geïntegreerd is in een goedgekeurd Toro model zoals beschreven in het toegevoegde gelijkvormigheidsattest en in overeenstemming met alle instructies, waardoor men ervan kan uitgaan dat ze in overeenstemming is met alle relevante richtlijnen. - Pagina 24 UK Declaration of Incorporation The Toro Company, 8111 Lyndale Ave. South, Bloomington, MN, USA (VS) verklaart dat de volgende eenheid/eenheden voldoet/voldoen aan de vermelde richtlijnen als ze volgens de bijgeleverde instructies gemonteerd worden op bepaalde Toro machines, zoals beschreven in de relevante gelijkvormigheidsattesten.
- Pagina 25 Niet onder onderhoudswerkzaamheden behoren tot de gebruikelijke werkzaamheden deze garantie vallen: die nodig zijn voor Toro producten en die voor rekening van de eigenaar zijn. • Productstoringen die het gevolg zijn van het gebruik van vervangende...
- Pagina 26 Andere landen dan de Verenigde Staten en Canada Kopers van Toro producten die zijn geëxporteerd uit de Verenigde Staten of Canada moeten contact opnemen met hun Toro distributeur (dealer) voor de garantiebepalingen die in hun land van toepassing zijn. Als u om een of andere reden ontevreden bent over de service van uw distributeur of moeilijk informatie over de garantie kunt krijgen, verzoeken wij u contact op te nemen met uw erkend Toro servicecenter.
