Procedures
voorafgaande aan
onderhoud
Belangrijk:
De bevestigingen op de deksels
van deze machine zijn zo ontworpen dat ze op
het deksel blijven zitten nadat de bevestiging
is losgemaakt. Draai alle bevestigingen op de
deksels een paar slagen losser zodat het deksel
loszit maar nog wel bevestigd is en draai de
bevestigingen daarna pas helemaal los totdat het
deksel eraf komt. Hiermee voorkomt u dat u per
ongeluk de bouten van de borgringen losdraait.

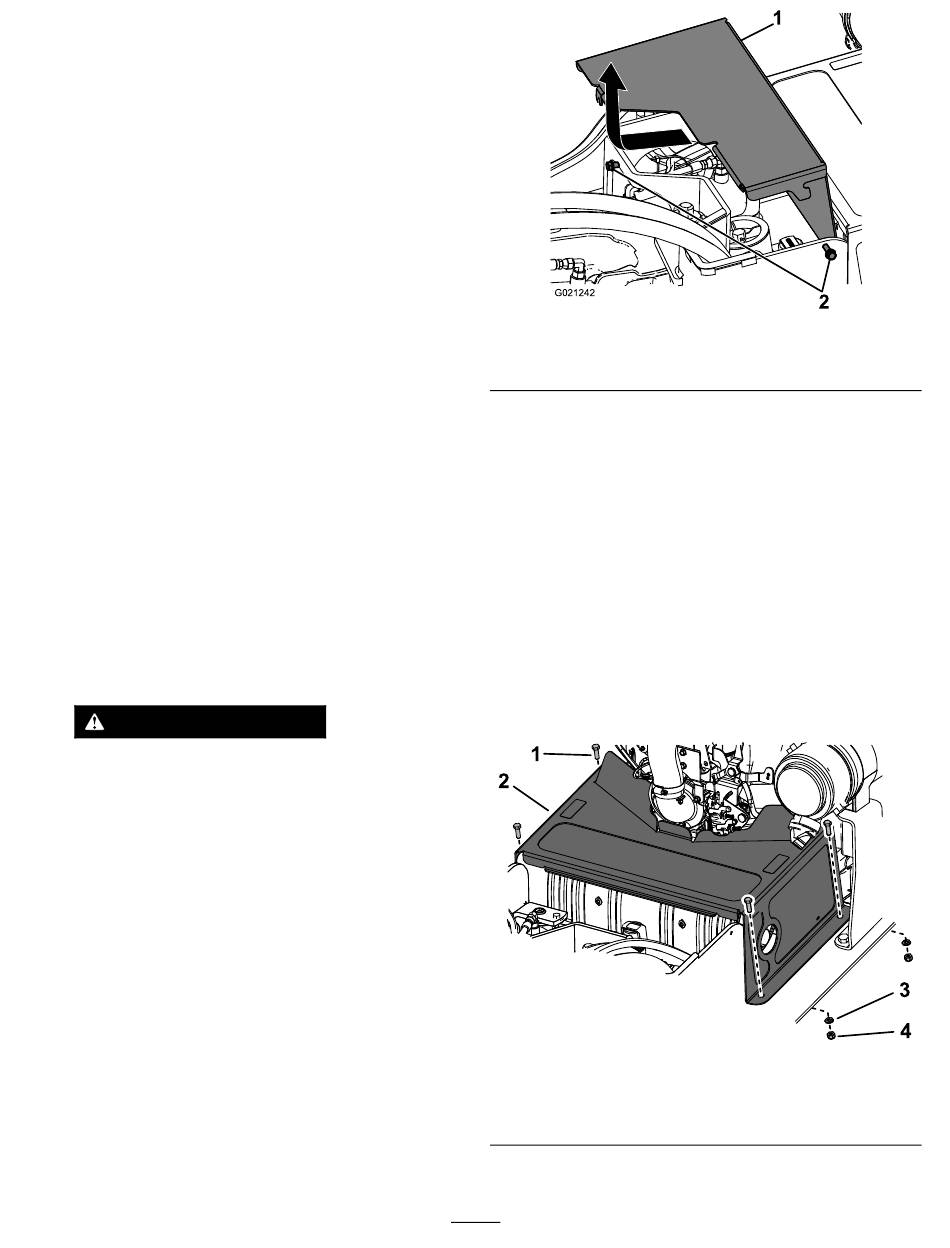

De voorkap verwijderen
Belangrijk:
De bevestigingen op de deksels
van deze machine zijn zo ontworpen dat ze op
het deksel blijven zitten nadat de bevestiging
is losgemaakt. Draai alle bevestigingen op de
deksels een paar slagen losser zodat het deksel
loszit maar nog wel bevestigd is en draai de
bevestigingen daarna pas helemaal los totdat het
deksel eraf komt. Hiermee voorkomt u dat u per
ongeluk de bouten van de borgringen losdraait.
1.
Plaats de machine op een horizontaal oppervlak,
stel de parkeerrem in werking en laat de
hydraulische hefinrichting neer.
2.
Zet de motor af, verwijder het sleuteltje en laat
de motor afkoelen.
WAARSCHUWING
Als de machine gelopen heeft, zijn zowel
de kap als de geluidsdemper onder de
kap heet; deze kunnen bij aanraking
ernstige brandwonden veroorzaken.
Laat de machine afkoelen voordat u de
kap verwijdert.
3.
Maak de 2 bouten los waarmee de voorkap aan
de machine is bevestigd
(Figuur
24).
1. Kap
4.
Schuif de kap een beetje naar voren en trek ze
naar boven om ze te verwijderen
5.
Om de voorkap te monteren, schuift u ze op
haar plaats en draait u de 2 bouten vast die u
eerder hebt losgemaakt
De kap van de
geluiddemper verwijderen
1.
Verwijder de voorkap; zie
verwijderen (bladz.
2.
Verwijder de 4 bouten, 4 ringen en 4 moeren
waarmee de kap van de geluiddemper bevestigd
is.
1. Bout (4)
2. Kap van geluiddemper
3.
Verwijder de kap van de geluiddemper.
22
Figuur 24
2. Bouten
(Figuur
(Figuur
24).
De voorkap
22).
Figuur 25
3. Ring (4)
4. Moer (4)
g021242
24).
g250400
