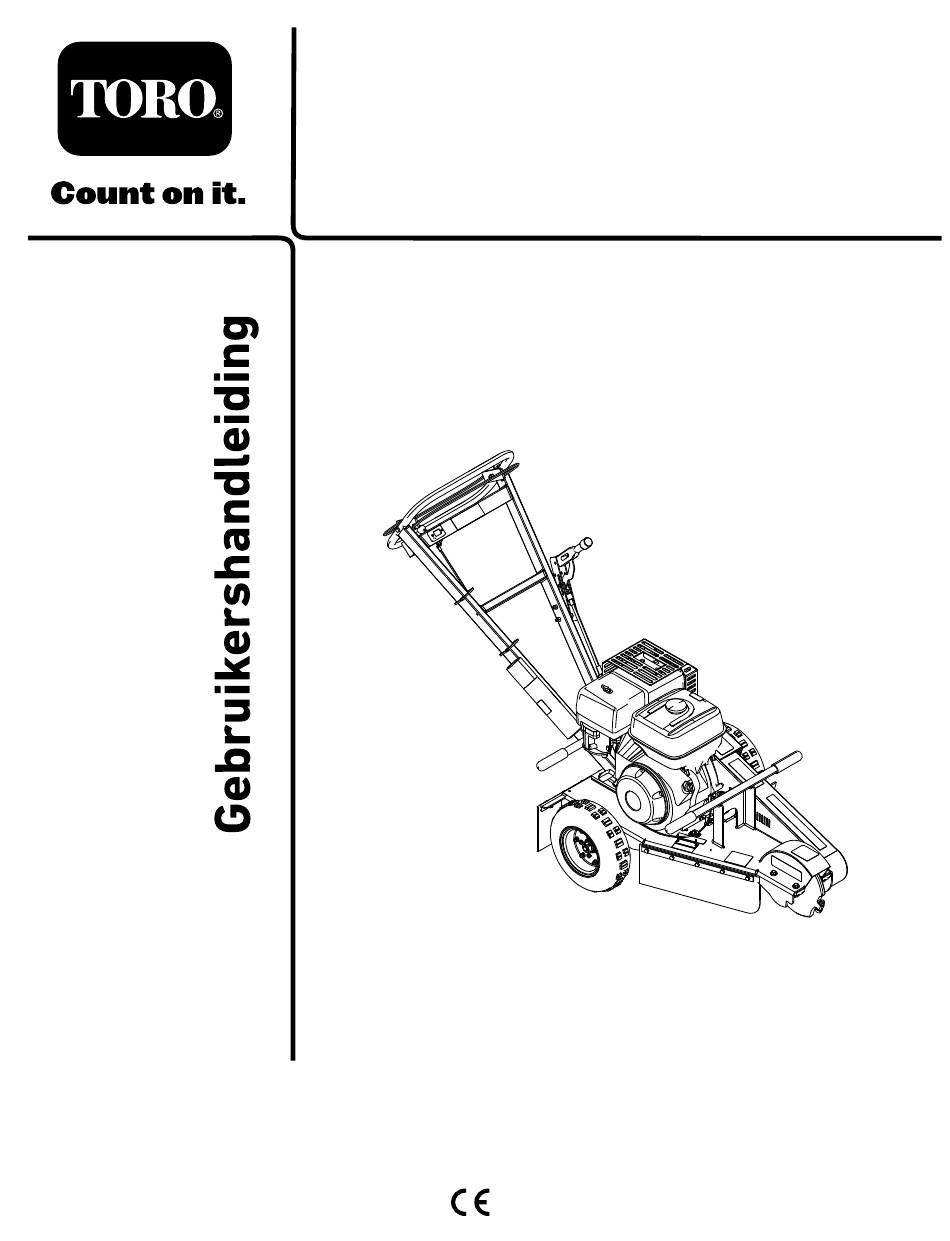

- Pagina 1 Form No. 3413-938 Rev A SGR-13 stronkenfrees Modelnr.: 22619—Serienr.: 400000000 en hoger *3413-938* A Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
-
Pagina 2: Inhoudsopgave
Toro opnemen om informatie over producten en Inhoud accessoires te verkrijgen, een verkoper te vinden of uw product te registreren. Als u service, originele Toro onderdelen of aanvullende Veiligheid ..............3 informatie nodig hebt, kunt u contact opnemen met Veilige bediening ..........3 een erkende servicedealer of met de klantenservice Veiligheids- en instructiestickers ...... -
Pagina 3: Veiligheid
Veiligheid Gebruiksaanwijzing ..........9 Voordat u start ............ 9 Veiligheid staat voorop........9 Onjuist gebruik of onderhoud door de gebruiker of Brandstof bijvullen ..........10 eigenaar kan letsel veroorzaken. Om het risico van Dagelijks onderhoud uitvoeren ......11 letsel te vermijden, dient u zich aan de volgende Motor starten ............ -
Pagina 4: Vóór Ingebruikname
Vóór ingebruikname • Gebruik de machine nooit als de veiligheidsscher- men niet stevig op hun plaats zitten. Zorg ervoor dat al de interlockschakelaars zijn aangebracht en GEVAAR afgesteld en dat ze naar behoren werken. Er kunnen ondergrondse elektriciteitskabels, • Verander nooit de stand van de toerenregelaar gasleidingen en/of telefoonlijnen door het van de motor en laat de motor niet te snel draaien. - Pagina 5 • Als u een voorwerp raakt, moet u de machine afzetten en controleren. Voer alle noodzakelijke reparaties uit voordat u de machine in gebruik neemt. • Gebruik alleen originele reserveonderdelen van Toro.
-
Pagina 6: Veiligheids- En Instructiestickers
Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. decal117-4979 117-4979 1. Risico om gegrepen te worden, riem – Blijf op afstand van bewegende delen;... - Pagina 7 decal119-4701 119-4701 1. Waarschuwing – Lees de Gebruikershandleiding. 5. Handen kunnen bekneld raken – Blijf uit de weg van bewegende delen en houd alle beschermende delen op hun plaats. 2. Waarschuwing – Gebruik deze machine uitsluitend als u 6. Explosiegevaar en gevaar voor elektrische schok – hiervoor instructie hebt ontvangen.
-
Pagina 8: Algemeen Overzicht Van De Machine
Algemeen overzicht van de machine g014499 Figuur 4 1. Gasstand uit 2. Gasstand aan Parkeerrem De parkeerrem voorkomt dat het linkerwiel gaat g205066 Figuur 3 draaien, zodat de machine blijft staan en soepel van links naar rechts beweegt tijdens het frezen van een 1. -
Pagina 9: Specificaties
Brandstofklep Gebruiksaanwijzing De brandstofklep (Figuur 6) bevindt zich onder de chokehendel. Zet de hendel voor de brandstofklep in Opmerking: Bepaal vanuit de normale de stand A voordat u de motor probeert te starten. bedieningspositie de linker- en rechterzijde van de machine. -
Pagina 10: Brandstof Bijvullen
GEVAAR In bepaalde omstandigheden kan tijdens het tanken statische elektriciteit worden ontladen waardoor vonken ontstaan die brandstofdampen tot ontbranding kunnen G009027 brengen. Brand of explosie van brandstof kan g009027 Figuur 7 brandwonden bij u of anderen en materiële schade veroorzaken. 1. -
Pagina 11: Gebruik Van Stabilisator/Conditioner
Brandstoftank vullen zijn niet hetzelfde. Benzine met 15% ethanol (E15) per volume is niet geschikt voor gebruik. 1. Parkeer de machine op een horizontaal vlak en Gebruik nooit benzine die meer dan 10% stel de parkeerrem in werking. ethanol per volume bevat, zoals E15 (bevat 15% ethanol), E20 (bevat 20% ethanol), of E85 2. -
Pagina 12: Motor Starten
Motor starten Een boomstronk frezen 1. Zet de brandstofklep in de stand O , helemaal GEVAAR naar rechts (Figuur Deze machine kan handen of voeten afsnijden. • Blijf op de bestuurdersplaats terwijl de machine loopt en blijf uit de buurt van bewegende onderdelen. -
Pagina 13: De Machine Omhoog Brengen
werkgang, tot u het voorste gedeelte van de stronk verwijderd hebt tot gelijk met de grond (A tot D in Figuur 11). 7. Breng het freeswiel omhoog, stel de parkeerrem vrij en rij de machine een paar centimeters naar voren. Stel de parkeerrem in werking. 8. -
Pagina 14: Onderhoud
Onderhoud Opmerking: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine. Belangrijk: U kunt de machine bij reinigings- of onderhoudswerkzaamheden naar achteren of opzij kantelen, maar doe dit niet langer dan 2 minuten. Als u de machine te lang in deze positie laat liggen, kan brandstof in het carter lopen en zo de motor beschadigen. -
Pagina 15: Smering
Smering Onderhoud motor Onderhoud van het De machine smeren luchtfilter Onderhoudsinterval: Bij elk gebruik of dagelijks Onderhoudsinterval: Bij elk gebruik of dagelijks—Het Type vet: vet voor algemene doeleinden. luchtfilter controleren 1. Parkeer de machine op een horizontaal vlak en Om de 50 bedrijfsuren—Geef het luchtfilter een stel de parkeerrem in werking. -
Pagina 16: Onderhoud Van De Luchtfilterelementen
Onderhoud van het schuimelement van het 7. Breng de Cyclone-behuizing aan op haar plaats en zorg dat ze in het bovenste deel past. luchtfilter 1. Was het schuimfilter in een mild reinigingsmiddel Belangrijk: Niet op de behuizing drukken; en water. uitlijnen alvorens de schroeven te plaatsen. -
Pagina 17: Motorolie Verversen
Motorolie verversen Onderhoudsinterval: Bij elk gebruik of dagelijks—Controleer het motoroliepeil. Na de eerste 20 bedrijfsuren—De motorolie verversen. Om de 100 bedrijfsuren—De motorolie g205123 verversen. Jaarlijks of vóór stalling—De motorolie verversen. Opmerking: Ververs de olie vaker als de machine in zeer stoffige of zanderige omstandigheden wordt gebruikt. - Pagina 18 Motorolie verversen Opmerking: Geef de afgewerkte olie af bij een inzamelcentrum. 1. Start de motor en laat deze 5 minuten lopen. Opmerking: Warme olie kan beter worden afgetapt. 2. Parkeer de machine op een horizontaal vlak en stel de parkeerrem in werking. 3.
-
Pagina 19: Onderhoud Van De Bougie
Onderhoud van de bougie Bougie controleren Belangrijk: Bougie(s) nooit schoonmaken. Onderhoudsinterval: Om de 100 bedrijfsu- Verwijder een bougie altijd als deze: een zwarte ren—Controleer de bougies. laag heeft, als de elektroden versleten zijn, als er Om de 300 bedrijfsuren een vettige laag op ligt of als de bougie scheuren vertoont. -
Pagina 20: Onderhoud Brandstofsysteem
Onderhoud Onderhouden remmen brandstofsysteem Parkeerrem afstellen De bezinkseldop reinigen 1. Parkeer de machine op een horizontaal vlak en stel de parkeerrem in werking. Onderhoudsinterval: Om de 100 bedrijfsuren 2. Zet de motor af en haal het sleuteltje uit het contact. Jaarlijks of vóór stalling 3. -
Pagina 21: Onderhoud Riemen
Onderhoud riemen De spanning van de aandrijfriem afstellen Onderhoudsinterval: Bij elk gebruik of dagelijks Opmerking: Controleer de aandrijfriem langs de opening bovenaan het riemdeksel Indien nodig G016617 afstellen. g016617 1. Parkeer de machine op een horizontaal vlak en Figuur 25 stel de parkeerrem in werking. -
Pagina 22: Aandrijfriem Vervangen
Aandrijfriem vervangen Onderhoud van de frees Onderhoudsinterval: Om de 100 bedrijfsuren De tanden vervangen Opmerking: Vervang de riem als deze tekenen van slijtage, scheuren, verglazen of schade vertoont. Onderhoudsinterval: Bij elk gebruik of 1. Parkeer de machine op een horizontaal vlak en dagelijks—Controleer de toestand stel de parkeerrem in werking. -
Pagina 23: Reiniging
Reiniging Vuil van de machine verwijderen Regelmatig reinigen verlengt de levensduur van de machine. Reinig de machine onmiddellijk na gebruik, voordat vuil kan uitharden. Controleer vóór het reinigen of de dop van de brandstoftank stevig op zijn plaats zit zodat er geen water in de tank kan. -
Pagina 24: Stalling
Stalling 14. Monteer de bougie, maar sluit de kabel niet aan op de bougie. 15. Smeer de lagers van het freeswiel; zie Wanneer de machine langer dan 30 dagen niet wordt machine smeren (bladz. 15). gebruikt, moet ze als volgt worden voorbereid op stalling: 16. -
Pagina 25: Problemen, Oorzaak En Remedie
Problemen, oorzaak en remedie Probleem Mogelijke oorzaak Remedie De motor start niet. 1. De veiligheidsbeugel staat in de stand 1. Houd de veiligheidsbeugel tegen de handgreep. 2. Voor modellen met een motor met een 2. Zet de schakelaar op A Aan-/Uit-schakelaar: de schakelaar staat in de stand U 3. -
Pagina 26: Opmerkingen
Opmerkingen:... - Pagina 27 De informatie die Toro verzamelt Toro Warranty Company (Toro) respecteert uw privacy. Om uw garantieclaim te behandelen en contact met u op te nemen in het geval van een terugroepactie vragen wij om bepaalde persoonlijke informatie mee te delen, hetzij direct of via uw lokale Toro dealer.
- Pagina 28 Als u om een of andere reden ontevreden bent over de service van uw verdeler of moeilijk informatie over de garantie kunt krijgen, verzoeken wij u contact op te nemen met de Toro importeur. Als alle andere middelen tekortschieten, kunt zich wenden tot de Toro Warranty Company.
