3.4.6 Voorbereiding van veldstroomkabel C, aansluiting op flowsensor
INFORMATIE!
Montagematerialen en gereedschappen maken geen deel uit van de levering. Gebruik de
montagematerialen en gereedschappen in overeenstemming met de geldende richtlijnen inzake
de gezondheid en veiligheid op het werk.
• De veldstroomkabel maakt geen deel uit van het geleverde materiaal.
• De afscherming wordt aangesloten in de klemmenruimte van de flowsensor, rechtstreeks via
de afscherming en een clip.
• Buigstraal: ≥ 50 mm / 2"
Vereiste materialen
• Afgeschermde, geïsoleerde 2-aderige koperkabel
• Isolatiekous, maat overeenkomstig de gebruikte kabel
• Hittekrimpbare kous
• DIN 46 228 adereindhulzen: maat overeenkomstig de gebruikte kabel

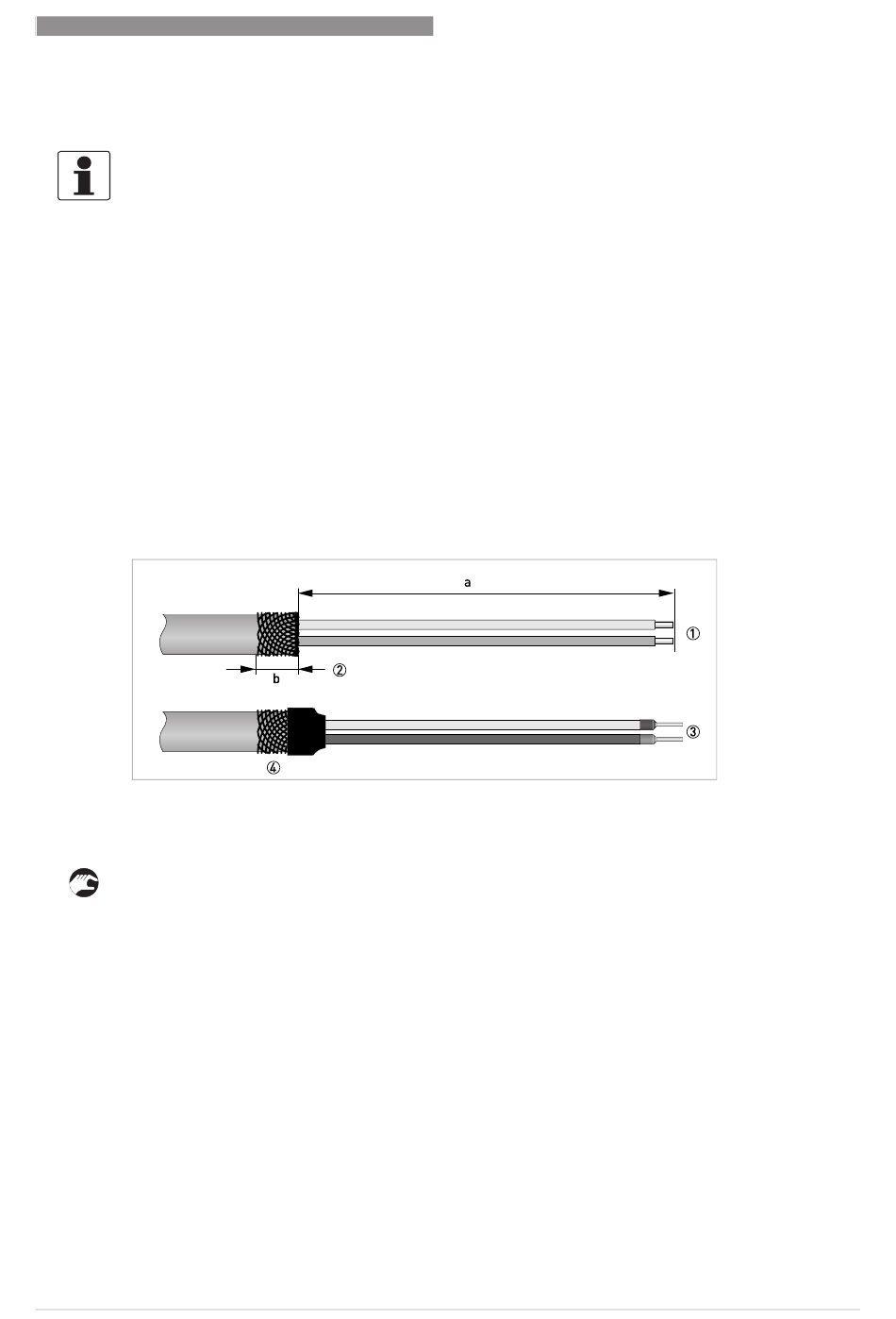

Figuur 3-6: Voorbereiding van veldstroomkabel C
a = 50 mm / 2"
b = 10 mm / 0,4"
1 Strip de geleider tot maat a.
2 Snijd de buitenste afscherming af op maat b en trek hem over de buitenmantel.
3 Krimp de adereindhulzen op beide geleiders.
4 Trek een krimpbare kous over de voorbereide kabel.
03/2017 - 4001489403 - QS IFC 100 R06 nl
ELEKTRISCHE AANSLUITINGEN
www.krohne.com
3
19
