IFC 100
Openen en sluiten van de roestvast stalen behuizing

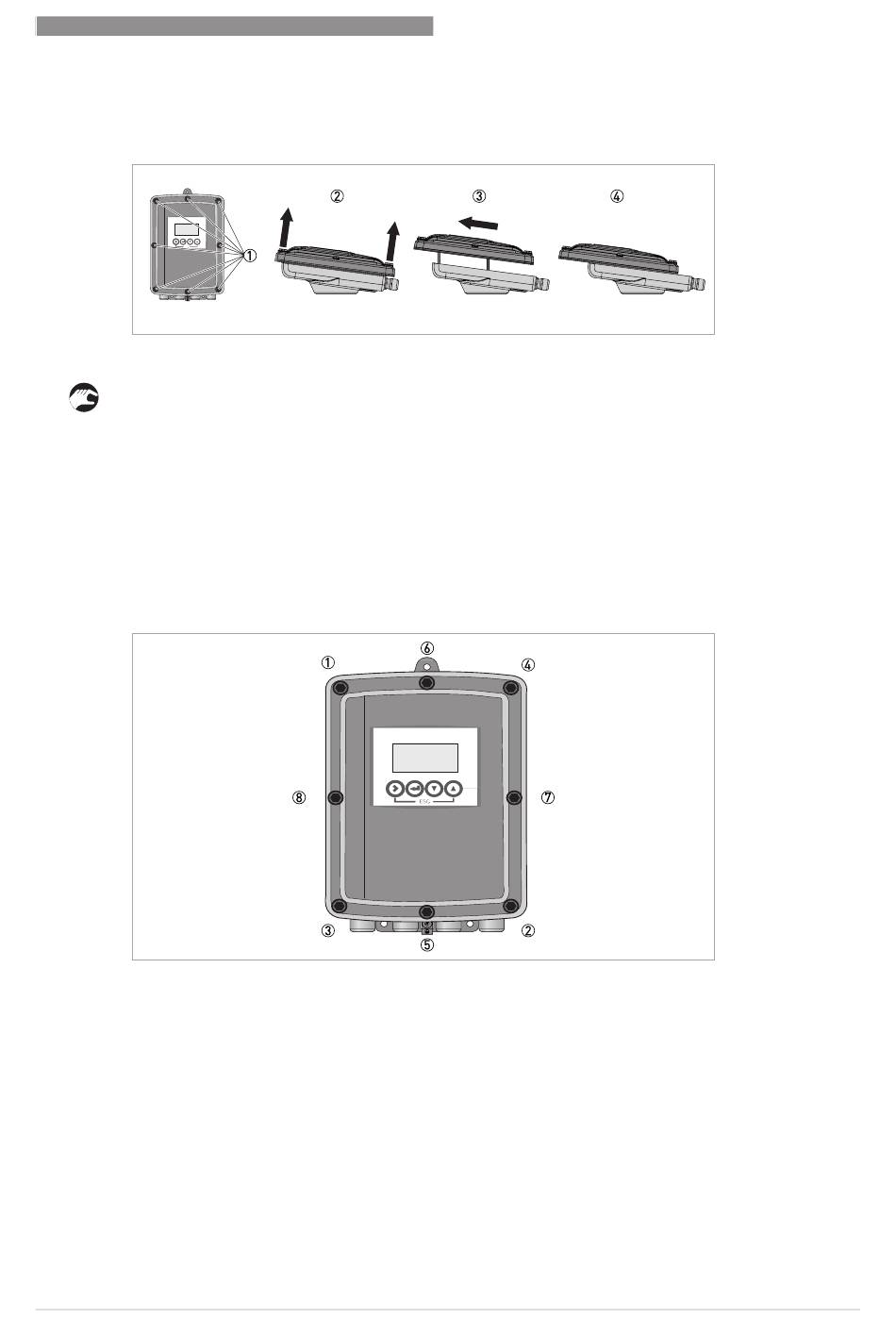

Figuur 3-8: Openen en sluiten van de roestvast stalen behuizing
1 Draai de 8 zeskantschroeven los met een 10 mm-dopsleutel.
2 Til de behuizing tegelijkertijd aan de boven- en onderkant op.
3 Schuif de kap van de behuizing naar achteren.
4 De kap van de behuizing wordt geleid en vastgehouden door het binnenste scharnier.
i
U hebt nu toegang tot de aansluitruimte voor aansluiting.
Nadat u uw werkzaamheden hebt voltooid, sluit u de signaalomvormerbehuizing. Haal de
schroeven in de volgende volgorde aan met een aanhaalmoment van 5 Nm om het toestel goed
af te dichten.
Figuur 3-9: Haal de schroeven aan
03/2017 - 4001489403 - QS IFC 100 R06 nl
ELEKTRISCHE AANSLUITINGEN
www.krohne.com
3
21
