BESCHRIJVING VAN HET TOESTEL
2
Er is een serie akoestische transducers geïnstalleerd aan de binnenkant van het meterlichaam.
Elk paar ultrasone transducers vormt een akoestisch meetpad. Het akoestische meetpad
bestaat uit één (directe) straal of twee (gereflecteerde) stralen.
De stralen in het horizontale vlak worden gebruikt voor flowmeting, de stralen in het verticale
vlak worden alleen gebruikt voor diagnostiek. De gereflecteerde stralen die verschoven zijn ten
opzichte van de middellijn van de meter gebruiken akoestische spiegels om het ultrasone
signaal te reflecteren. De gereflecteerde stralen die zich op de middellijn van de meter bevinden
reflecteren rechtstreeks op de buiswand. Directe stralen reflecteren niet en behoeven daarom
geen akoestische spiegels.
De transducers zijn elektrisch verbonden met de elektronische unit bovenop de meter door
middel van coaxiale kabels. De bedrading is beschermd tegen mechanische beschadiging en
vocht door middel van deksels. De coax-kabels gaan de elektronicabehuizing binnen via de
"voet" (of steun). In deze voet is een Ex d-goedgekeurde kabeldoorvoer gemonteerd die deze
ingang naar de elektronicabehuizing afsluit.
Aan de andere kant zijn de coax-kabels verbonden met de transducers, voor deze aansluiting is
eveneens een Ex d-goedgekeurde connector gebruikt.

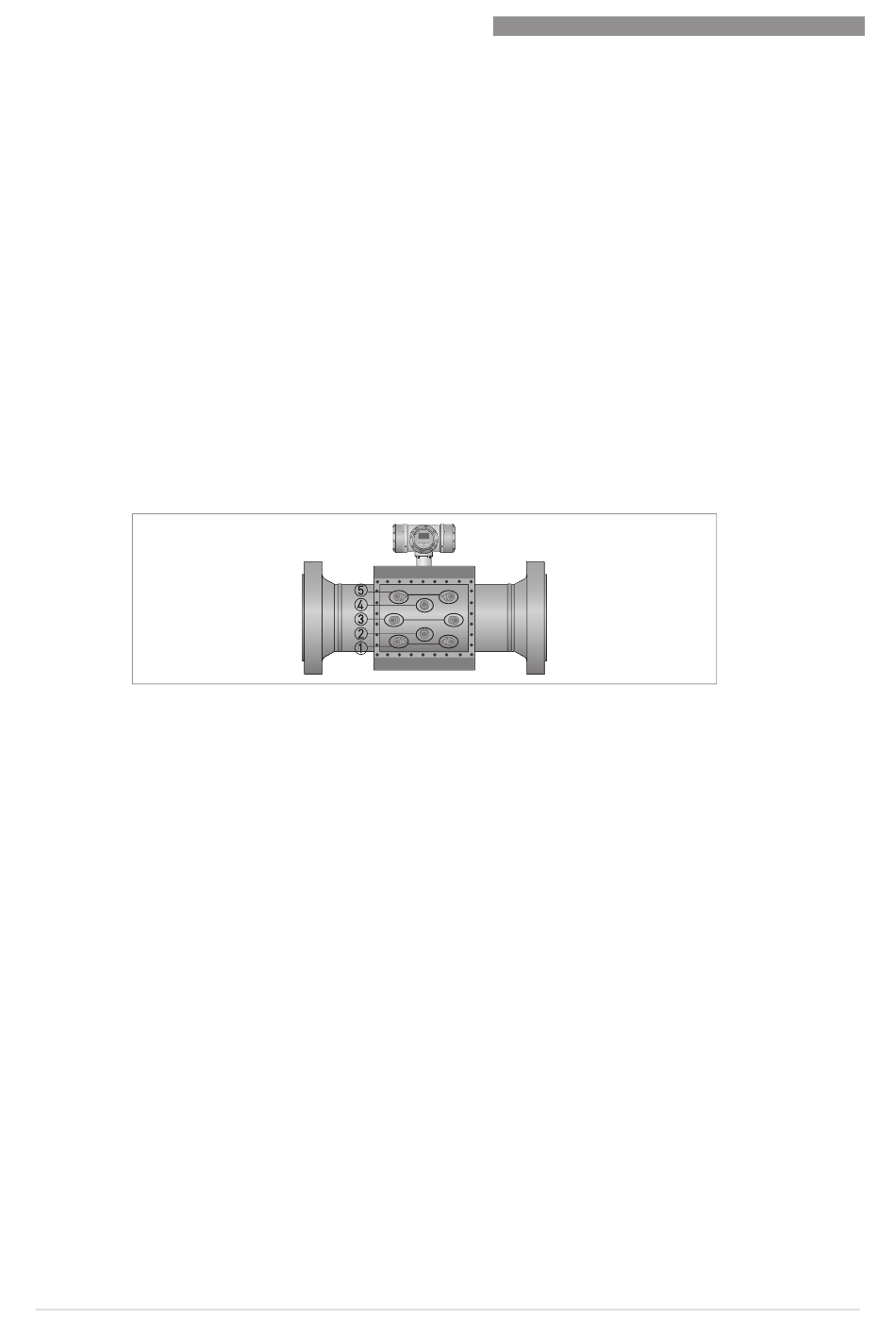

Figuur 2-2: Plaats van sensoren en elektronica-unit
2.2.1 Transducers
Akoestische signalen worden verzonden en ontvangen door middel van ultrasone transducers.
Het actieve deel van een ultrasone transducer is een kleine schijf van piëzo-elektrisch keramiek
in de voorkant van de transducer. Het is verpakt (geseald) in een constructie van metalen delen
en epoxy van hoge kwaliteit, of in een titaniumbehuizing. De voorkant van de transducer staat
bloot aan het gas dat gemeten moet worden, dit resulteert in de beste efficiëntie bij het
verzenden en ontvangen van ultrasoon geluid.
