INSTALLATIE
3

3.5.6 P en T sensoren

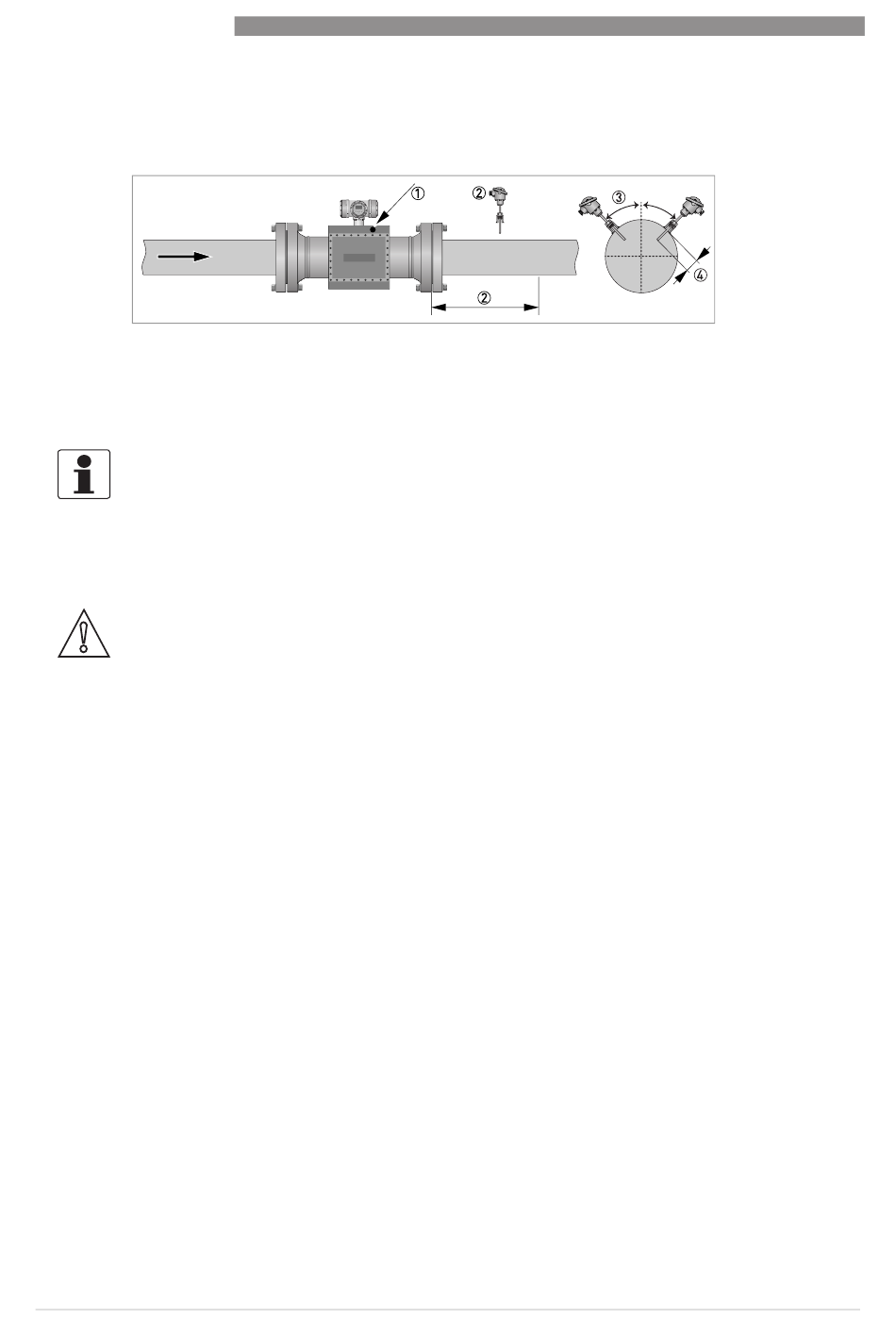

Figuur 3-5: Locatie van druk- en temperatuurtransmitters
1 Installeer druktransmitters op het lichaam van de flowmeter bij het Pr-punt
2 Installeer een temperatuurtransmitter op 2...5 DN stroomafwaarts van de flowmeter
3 Installeer de temperatuurtransmitter onder een hoek van 45 graden
4 Installeer de temperatuurtransmitter met een invoegdiepte tussen 0,1 en 0,33 van de nominale leidingdiameter.
INFORMATIE!
Zie ISO 17089 voor verdere bijzonderheden.
Gebruik een PT 100 element met dompelbuis en transmitter als temperatuurtransmitter.
Gebruik bij voorkeur conische dompelbuizen, om trillingen te vermijden.
Sluit de druktransmitter aan op het Pr-punt in het meterlichaam met een tussenliggende
isolatieklep en/of kleppenspruitstuk.
VOORZICHTIG!
Gebruik een geschikte blinde dop of een blinde flens (en afdichting, indien nodig) om de
drukpoort af te sluiten, of sluit een detectielijn aan op de juiste manier.
Een detectielijn moet naar behoren worden ondersteund om trillingen te vermijden en om te
voorkomen dat het gewicht van de detectielijn op de aansluiting op de drukpoort drukt.
24
www.krohne.com
ALTOSONIC V12
08/2013 - 4002644201 - MA ALTOSONIC V12 R02 nl
