Memosens Wave CKI50
Endress+Hauser
6
Elektrische aansluiting
WAARSCHUWING
L
Instrument staat onder spanning!
Verkeerde aansluiting kan ernstig of dodelijk letsel tot gevolg hebben!
‣
De elektrische aansluiting mag alleen worden uitgevoerd door een elektrotechnicus.
‣
De elektrotechnicus moet deze beknopte handleiding hebben gelezen en begrepen en
de instructies daarin opgenomen opvolgen.
‣
Voor het uitvoeren van de aansluitwerkzaamheden, moet worden gewaarborgd dat op
geen enkele kabel nog spanning staat.
6.1
Aansluiten van het instrument
Het instrument kan als volgt worden aangesloten:
Via de kabel van de processpectrometer op de insteekklemmen of een ingang op de
transmitter (versie: vaste kabel, adereindhulzen)

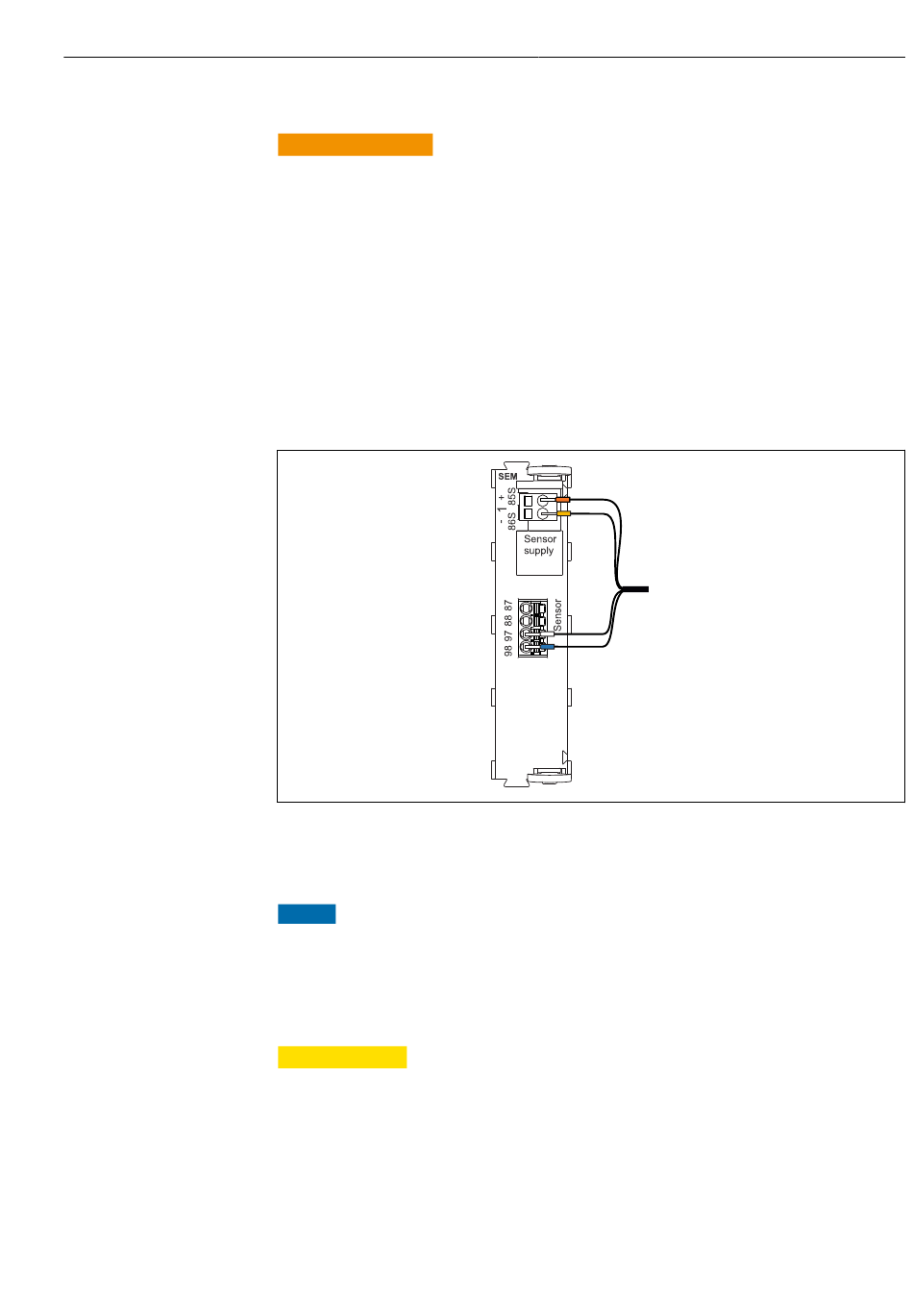

10
Aansluiting van de processspectrometer op de ingang
De kabellengte is 15 m (49,2 ft).
LET OP
Verkeerde aansluiting van de kabels kan ongecontroleerde energiestromen
veroorzaken!
‣
Zorg ervoor dat de kabels op het juiste ingangspunt op de transmitter zijn aangesloten.
6.1.1
Aardaansluiting
VOORZICHTIG
L
Aardaansluiting niet correct aangesloten
Ongecontroleerde spanningsoverdracht op de behuizing van het instrument!
‣
Sluit de aarde goed aan op de behuizing van het instrument.
‣
Gebruik voor het aarden alleen de schroef die is bedoeld voor de aardaansluiting.
Elektrische aansluiting
OG
YE
Sensor
WH
BU
A0041609
17
