Elektrische aansluiting
18

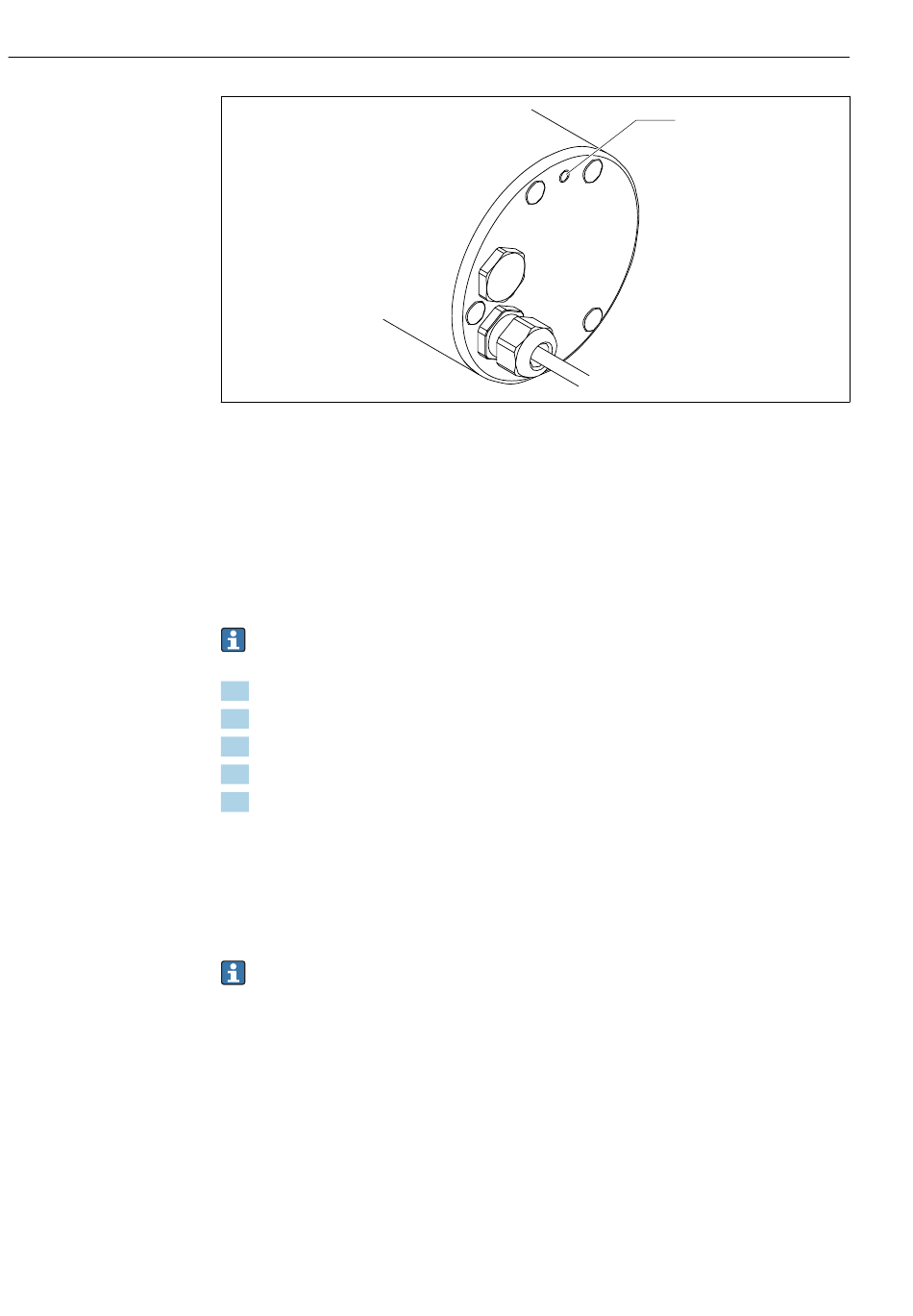

11
Deksel van de processspectrometer
1
Aardaansluiting
Dit is een absolute voorwaarde voor instrumenten met goedkeuring voor toepassing in
explosiegevaarlijke omgeving → 11.
De aardaansluiting bevindt zich op het deksel van het instrument . Een M4 schroefdraad is
daar aanwezig voor aansluiting van de aardkabel. De diameter van de aardkabel moet
2
tenminste 4 mm
(0,16 in
deksel via een kabelschoen.
Aansluiten van de processspectrometer op de leiding betekent dat het instrument ook
elektrische kan worden aangesloten op deze leiding.
1. Houd de kabelschoen tegen het boorgat van de aardverbinding.
2. Plaats de schroef door het boorgat van de kabelschoen.
3. Schroef de kabelschoen op het deksel van de behuizing.
4. Zet de schroef vast met een inbussleutel.
5. Sluit de aardkabel aan op de kabelschoen op de behuizingsdeksel.
De aardverbinding is gemaakt.
Open de kabelwartels niet.
6.1.2
Aansluiten van de kabelafscherming
Instrumentkabel moeten zijn afgeschermd.
Gebruik alleen afgesloten originele kabels waar mogelijk.
Klembereik van kabelklemmen: 4 ... 11 mm (0,16 ... 0,43 in)
2
) zijn. De aardkabel moet geleidend worden aangesloten op de
Memosens Wave CKI50
1
A0053745
Endress+Hauser
