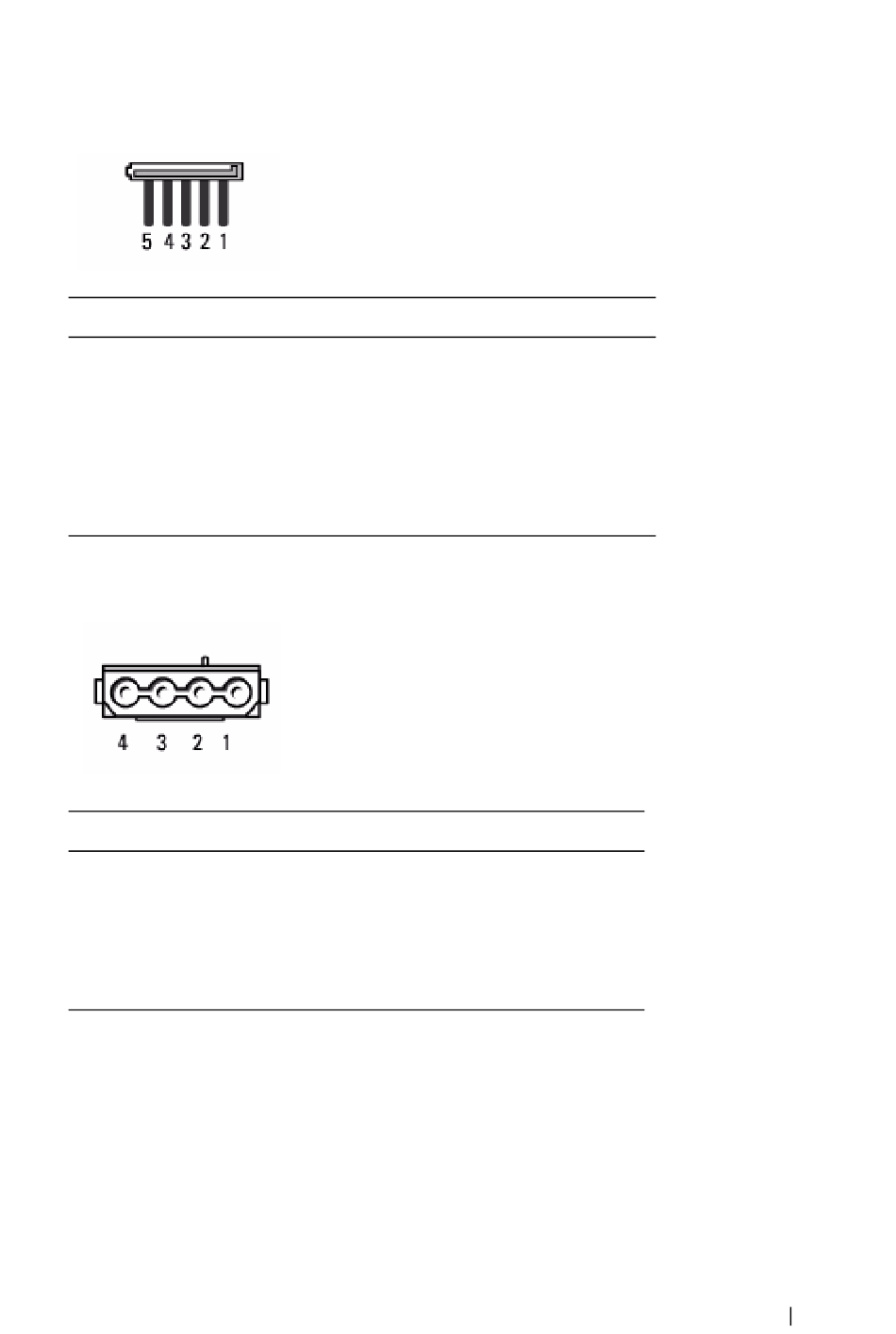

Gelijkspanningsconnectoren (DC) P3, P5, P8 en P9
Pinnummer
1
2
3
4
5
Gelijkspanningsconnector (DC) P7
Pinnummer
Signaalbenaming
1
+5 V DC
2
GND
3
GND
4
+12 VA DC
Signaalbenaming
+3,3 V DC
GND
+5 V DC
GND
+12 VB DC
Onderdelen verwijderen en installeren
18-AWG-draad
Oranje
Zwart
Rood
Zwart
Wit
22-AWG-draad
Rood
Zwart
Zwart
Geel
