1 : Audio uit (R)
2 : Audio in (R)
3 : Audio uit (L)
4 : Audio aarde
5 : Blauw aarde
6 : Audio in (L)
7 : Blauw in
8 : Status CVBS
9 : Groen aarde
10: --
11 : Groen in
■

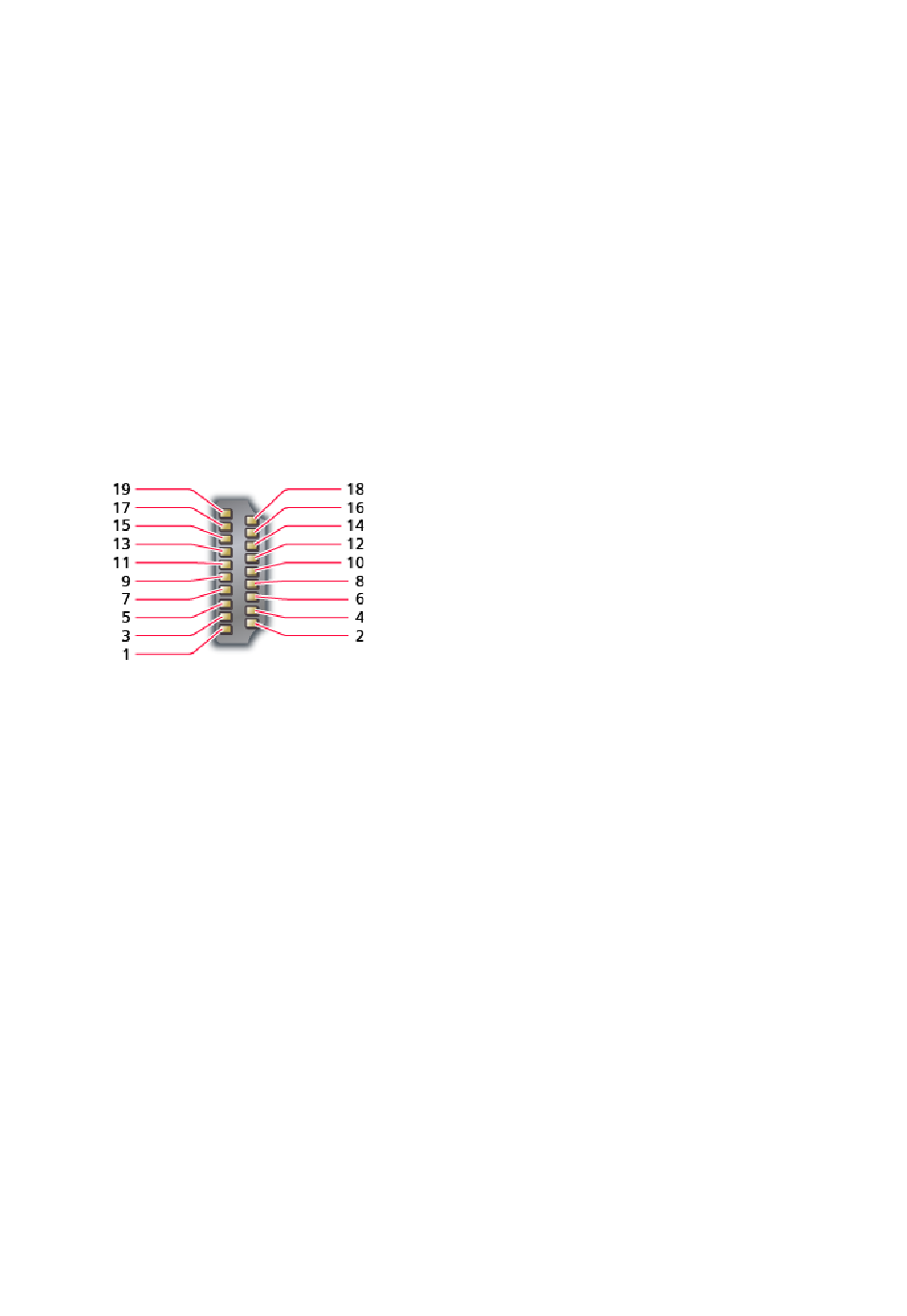

HDMI-aansluiting
1 : TMDS data2+
2 : Afscherming TMDS data2
3 : TMDS data2−
4 : TMDS data1+
5 : Afscherming TMDS data1
6 : TMDS data1−
7 : TMDS data0+
8 : Afscherming TMDS data0
9 : TMDS data0−
10: TMDS-klok+
12: --
13: Rood aarde
14: Aarde
15: Rood in
16: Status RGB
17: CVBS aarde
18: RGB status aarde
19: CVBS uit (video)
20: CVBS in (video)
21: Aarde voor aansluitbus
11 : Afscherming TMDS-klok
12: TMDS-klok−
13: CEC
14: Voorziening
15: SCL
16: SDA
17: DDC/CEC aarde
18: +5 V voeding
19: Hot-plugdetectie
