Functie/opbouw
OPTISWITCH 5100 C, 5150 C • Tweedraads 8/16 mA
6
In bedrijf nemen
6.1
Algemeen
De getallen tussen haakjes hebben betrekking op de navolgende
afbeeldingen.
De schakeltoestand van de elektronica kan bij een kunststof behui-
zing met gesloten deksel worden gecontroleerd (controle-LED). In de
basisinstelling kunnen media met een dichtheid ≥ 0,7 g/cm³ worden
gedetecteerd. Bij media met een lagere dichtheid moet u de schake-
laar op ≥ 0,5 g/cm³ instellen.
Op de elektronica vindt u de volgende aanwijs- en bedieningsele-
menten:
•
Controlelamp voor indicatie schakeltoestand (1)
•
DIL-schakelaar voor instelling van het dichtheidsbereik (2)
Bedrijfsstandenomschakeling (A/B)
Op regelaar via de regealaar
Met de A/B-omschakeling kunt u de schakeltoestand wijzigen. U kunt
daarmee de gewenste bedrijfsstand conform de functietabel instellen
(A - maximaal niveaudetectie resp. overvulbeveiliging, B - minimum
niveaudetectie resp. droogloopbeveiliging). Op de regelaar kunt u ook
de schakelvertraging veranderen.
Opmerking:
Dompel de trilvork van de OPTISWITCH 5100 C, 5150 C voor test-
doeleinden altijd in de vloeistof. Test het functioneren van de OPTIS-
WITCH 5100 C, 5150 C niet met de hand. Dit kan beschadiging van
de sensor veroorzaken.
6.2
Bedieningselementen

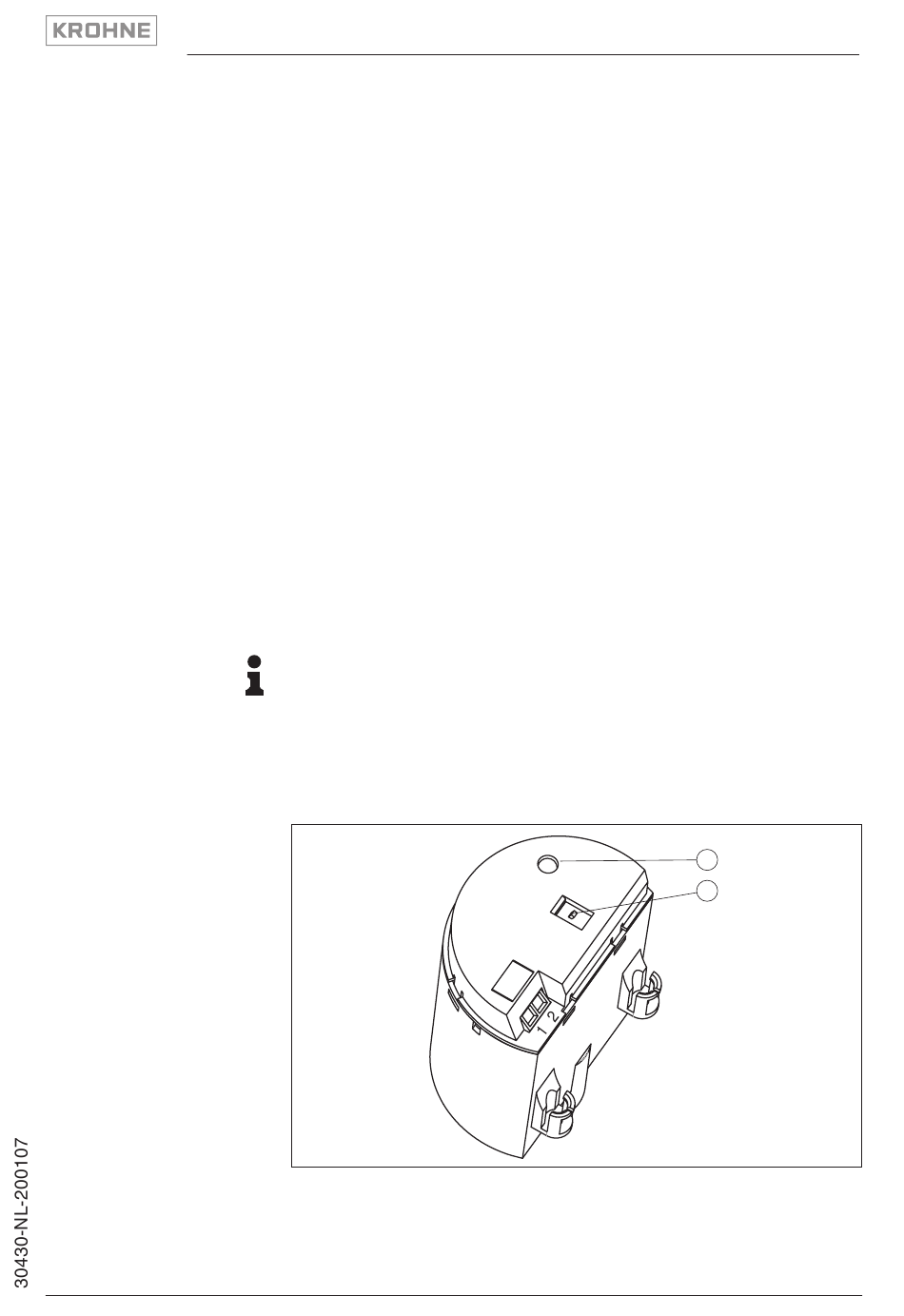

Fig. 11: Elektronica SWE60Z - tweedraads-uitgang
1
Controlelamp (LED)
2
DIL-schakelaar voor instelling van het dichtheidsbereik
6 In bedrijf nemen
1
2
21
