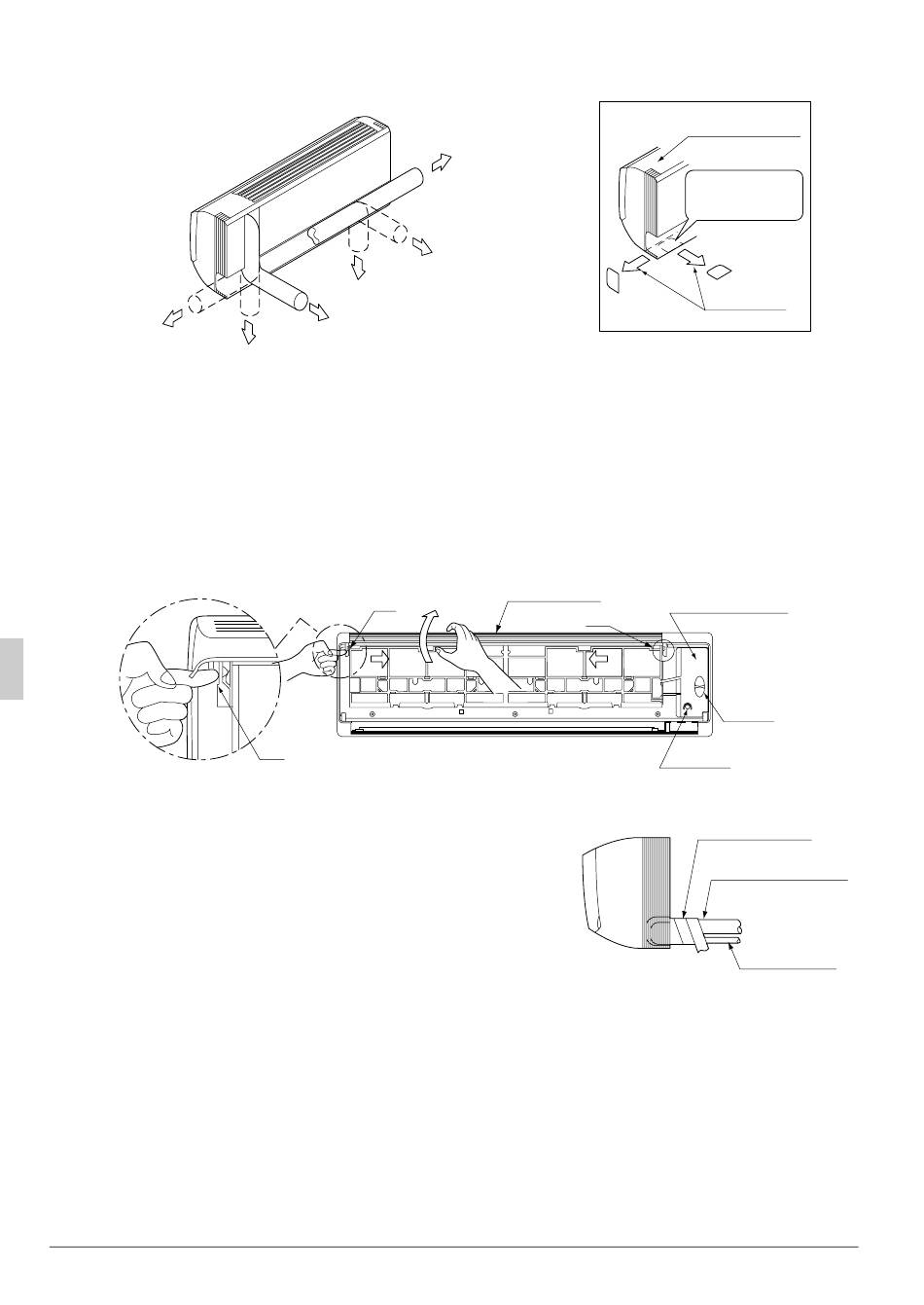

(3) Verwijder de betreffende uitbreekopeningen in de voorste grille wanneer u de leidingen via links,
linksonder, rechts of rechtsonder wilt leiden. (Zie Afb. 4)
Leiding rechts
Leiding rechtsonder
(4) Verwijder het frontpaneel en het onderhoudsluik. (Zie Afb. 5)
< Zo verwijdert u het frontpaneel en het onderhoudsluik >
(1) Open het frontpaneel zo ver mogelijk.
(2) Druk de asjes aan beide zijden van het frontpaneel naar het midden van de hoofdunit en verwijder het
paneel. (U kunt het paneel ook losnemen door het ofwel geheel naar links of naar rechts te schuiven
en het daarna naar voor te trekken.)
(3) Verwijder de schroef van het onderhoudsluik en trek de greep naar voor.
(5) Buig de leiding in de gewenste richting.
Voor leidingen via rechts, rechtsonder en rechtsachter (Zie Afb. 6)
• Omwikkel de afvoerslang samen met de koelmiddelleiding met
isolatietape (4) zodat de afvoerslang onder de koelmiddelleiding
zit.
Voor leidingen links, linksonder en linksachter
• Verwijder het frontpaneel. (Zie Afb. 7)
< Zo verwijdert u het frontpaneel >
Verwijder het frontpaneel op de manier zoals is beschreven bij het bevestigen van de binnenunit met schro-
even of bij het monteren van optionele accessoires (draadloze afstandsbediening, adapterprintplaat, enz.).
(1) Verwijder het frontpaneel.
(2) Verwijder de schroeven (op 3 plaatsen) waarmee het frontpaneel is bevestigd.
(3) Verwijder de nokjes (op 3 plaatsen) waarmee het frontpaneel is bevestigd door deze in de richting van
de pijlen te drukken.
(4) Pak de horizontale jaloezieën niet vast en verwijder frontpaneel door het in de richting van de pijl te trekken.
7
Leiding links
Leiding linksachter
Leiding linksonder
Leiding rechtsachter
Afb. 3
As
(2)
As
Frontpaneel
(1)
As
(2)
Afb. 5
Voorzijde grille
Uitbreken op
de groef.
Uitbreken
Afb. 4
Onderhoudsluik
(3)
Greep
Schroef
Isolatietape (4)
Koelmiddelleiding
Afvoerslang
Afb. 6
