Niet aanbevolen, maar voor noodgevallen
In principe dient u altijd een momentsleutel te gebruiken maar als die niet beschikbaar is, kunt u de
hieronder beschreven installatiemethode toepassen. (Tabel 3)
Als u de optrompbout met een sleutel aandraait, komt er een punt waarop het aantrekkoppel plotseling
toeneemt. Vanaf dat punt draait u de bout nog verder over de hoek die hieronder wordt aangegeven:
(Tabel 3)
Controleer altijd of er geen lekken zijn als het werk klaar is.
Tabel 3
Pijpdiameter
φ 6,4 (1/4")
φ 9,5 (3/8")
φ12,7 (1/2")
φ15,9 (5/8")
VOORZORGSMAATREGELEN
LET OP DE VOLGENDE PUNTEN BIJ HET MAKEN VAN SOLDEERVERBINDINGEN
"Gebruik geen vloeimiddel bij het maken van een soldeerverbinding tussen koperen koelmiddelleidingen.
Gebruik daarvoor in de plaats fosfor-kopersoldeer (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677) waar-
voor geen vloeimiddel nodig is."
(Vloeimiddel is erg schadelijk voor koelmiddelleidingystemen. Wanneer bijvoorbeeld een vloeimiddel op basis
van chloride wordt gebruikt zullen de leidingen corroderen en wanneer het vloeimiddel fluor bevat zal de
koelmiddelolie worden aangetast.)
• Begin pas met het maken van de soldeerverbinding nadat de leidingen met stikstof zijn gedroogd
(OPMERKING 1) of terwijl stikstof in de koelmiddelleiding wordt geblazen (OPMERKING 2). Sluit de bin-
nenunit met een flens- of trompverbinding aan zodra dit gebeurd is.
OPMERKINGEN
1. Meer informatie over het stikstofdrogen van de leidingen vindt u in de "Handleiding voor meervoudige
installaties voor gebouwen". (Raadpleeg de leverancier.)
2. De stikstofdruk moet met behulp van een reduceerventiel worden ingesteld op 0,02 MPa wanneer tijdens
het vullen van de leidingen een soldeerverbinding moet worden gemaakt. (Zie Afb. 14)
Koelmiddelleiding
VOORZORGSMAATREGELEN
Isoleer alle ter plaatse gemonteerde leidingen helemaal tot aan de leidingkoppeling binnenin het appa-
raat. Wanneer iemand een niet-geïsoleerde leiding aanraakt kan deze een brandwond oplopen of kan
daardoor condens worden gevormd op de leiding.
11
Aantal graden doordraaien
60 à 90 graden
60 à 90 graden
30 à 60 graden
30 à 60 graden
Te solderen
onderdeel
Stikstof

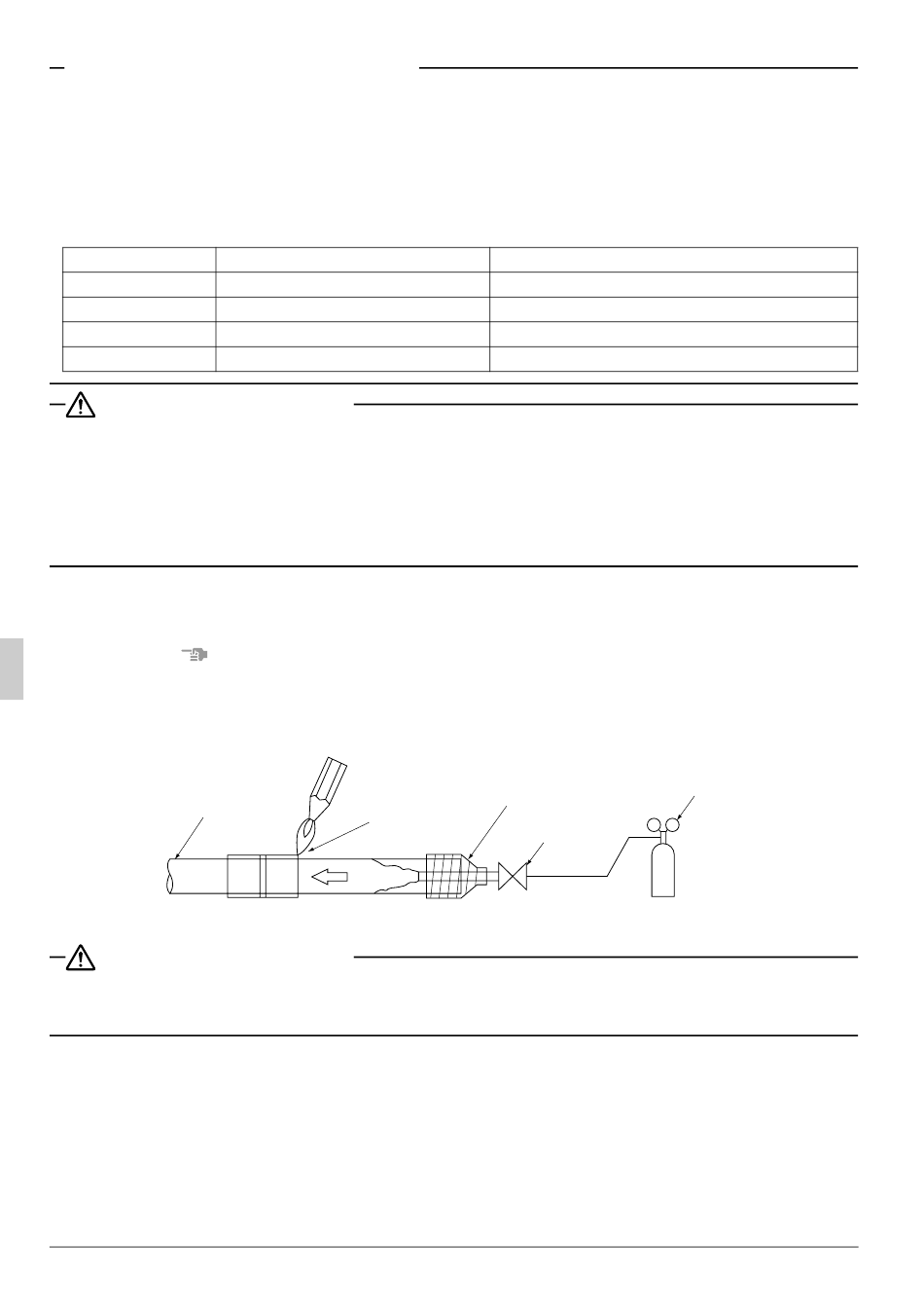

Afb. 14
Aanbevolen armlengte van gereedschap
Circa 150mm
Circa 200mm
Circa 250mm
Circa 300mm
Reduceerventiel
Tape
handafsluiter
Stikstof
