S1255PC
AA2-X30
5
6
7
8
9
AA2-X28
1
2
3
4
5
Activeer de meter(s) in menu 7.2 - "Instellingen accessoire"
en stel vervolgens de gewenste waarde ("Energie per puls"
of "Pulsen per kWh") in menu 7.2.19 -"Puls energiemeter" in.
Laadmonitor
Geïntegreerde vermogensregeling
S1255PC is voorzien van een eenvoudige vorm van een ge-
ïntegreerde vermogensregeling, die de vermogenstrappen
voor de elektrische bijverwarming beperkt door te berekenen
of toekomstige vermogenstrappen kunnen worden aange-
sloten op de relevante fase zonder dat de stroom voor de
gespecificeerde hoofdzekering wordt overschreden. In ge-
vallen waarbij de stroom de gespecificeerde hoofdzekering
zou overschrijden, is de vermogenstrap niet toegestaan. De
waarde van de hoofdzekering van het gebouw is gespecifi-
ceerd in menu 7.1.9 - "Vermogensmonitor".
Vermogensregeling met stroomsensor
Als er in het gebouw veel stroomverbruikende producten
zijn aangesloten terwijl de elektrische bijverwarming in be-
drijf is, bestaat het risico dat de hoofdzekeringen van het
gebouw doorslaan. S1255PC is voorzien van een vermogens-
regeling die met behulp van een stroomsensor de elektrische
stappen voor de elektrische bijverwarming monitort door
de stroom tussen de verschillende fasen te verdelen of door
de elektrische bijverwarming uit te schakelen bij een over-
belasting in een fase. Als de overbelasting ondanks het uit-
schakelen van de elektrische bijverwarming blijft bestaan,
toert de compressor terug. Er wordt weer ingeschakeld als
het overige stroomverbruik afneemt.
LET OP!
Activeer voor een volledige functie fasedetectie
in menu 7.1.9, indien er stroomsensoren zijn geïn-
stalleerd.

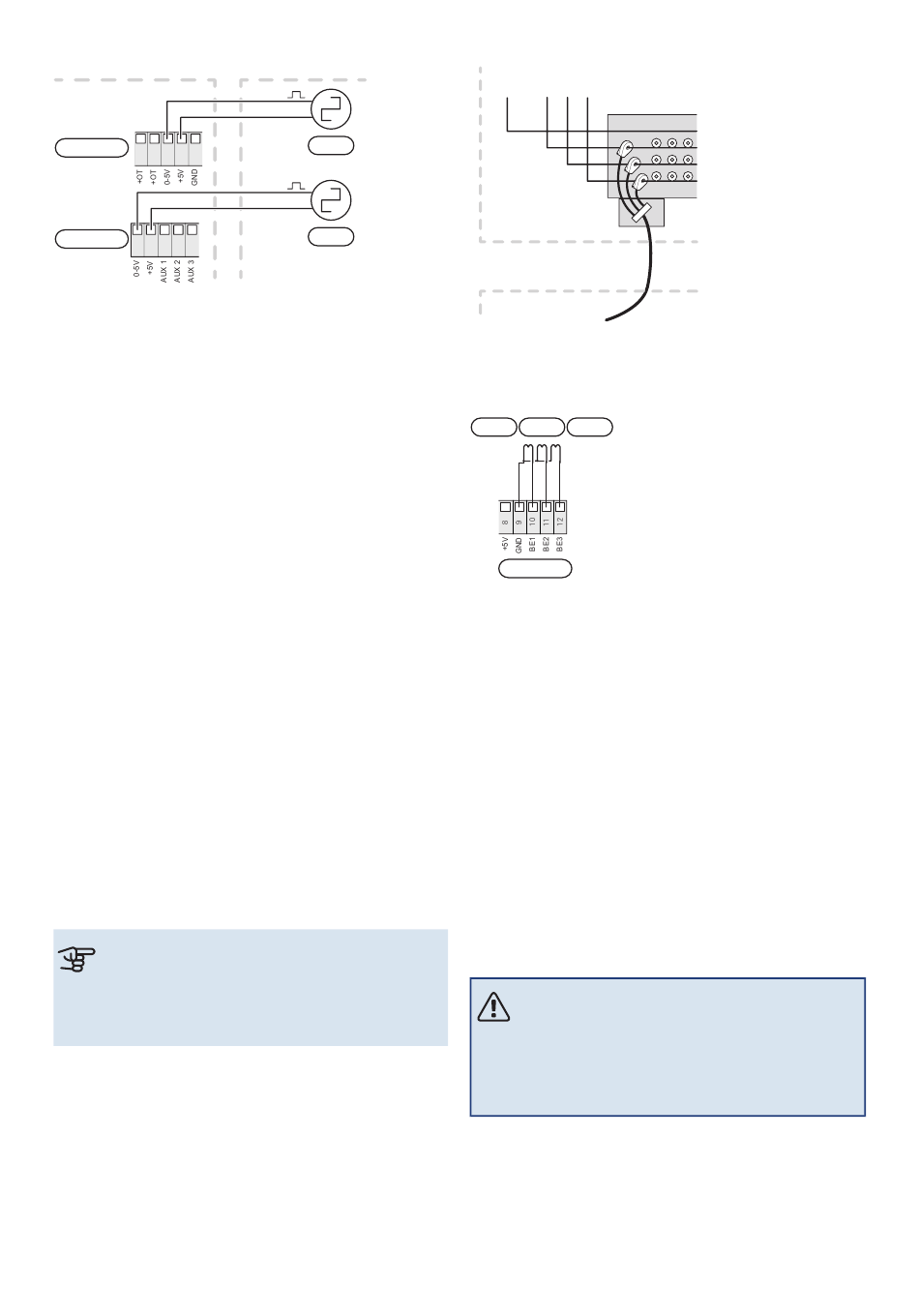

Aansluiten van stroomsensoren
Om de stroom te meten, moet een stroomsensor worden
gemonteerd op iedere ingaande faseleiding in de verdeelkast.
De verdeelkast is een prima plek voor de installatie.
Sluit de stroomsensoren aan op een meeraderige kabel in
een behuizing direct naast de elektrische verdeelkast. De
meeraderige kabel tussen de behuizing en de S1255PC moet
een kabeldikte van minimaal 0,5 mm² hebben.
22
Hoofdstuk 5 | Elektrische aansluitingen
Extern
+5V
BE7
+5V
BE6
Ingaande elektriciteit
PEN
L
L
L
1
2
3
Elektrische
hoofdverdeelkast
NIBE product
Sluit de kabel aan op klemmenstrook, AA2-X30:9-12, waarbij
X30:9 de gezamenlijke klemmenstrook is voor de drie
stroomsensoren.
BE1
BE2
BE3
AA2-X30
COMMUNICATIE
Multi-installatie
Er kunnen meerdere warmtepompen onderling worden ver-
bonden door één warmtepomp als hoofdeenheid te selecte-
ren en de rest als ondergeschikte warmtepompen.
Warmtepompmodellen met multi-installatiefunctie van NIBE
kunnen worden aangesloten op de S1255PC.
Er kunnen nog acht warmtepompen worden aangesloten
op de hoofdeenheid. In systemen met meerdere warmtepom-
pen moet elke pomp een unieke naam hebben. Slechts één
warmtepomp kan de "Hoofdeenheid" zijn en slechts één
bijvoorbeeld "Warmtepomp 5". Hoofdeenheid/warmtepomp
worden ingesteld in menu 7.3.1.
Externe temperatuursensoren en regelsignalen mogen alleen
op de hoofdeenheid worden aangesloten, met uitzondering
van de externe regeling van de compressormodule.
Voorzichtig!
Als er meerdere warmtepompen gekoppeld zijn,
moeten er een externe aanvoertemperatuursensor
(BT25) en een externe retourleidingsensor (BT71)
worden gebruikt.
Sluit de communicatiekabels tussen de warmtepompen zoals
aangegeven in serie aan op klemmenstrook X30:1 (GND),
X30:2 (+12V), X30:3 (B) en X30:4 (A) op de print (AA2).
In het voorbeeld ziet u de aansluiting van meerdere S1255PC
.
NIBE S1255PC
