De meting van de foutlus impedantie met behulp van de trip-lock-functie schakelt
❑
normaal gesproken niet uit tegen een aardlekschakelaar. Als de triplimiet echter kan
worden overschreden als gevolg van lekstroom die door de PE-beschermgeleider
stroomt of een capacitieve verbinding tussen L- en PE-geleiders.
De opgegeven nauwkeurigheid van de testparameter is alleen geldig als de
❑
netspanning tijdens de meting stabiel is.
5.4.3
De foutlus impedantietest Rs (voor instelbare stroom)
De impedantie van de foutlus wordt gemeten met een lage teststroom om te voorkomen dat de
aardlekschakelaar uitschakeld. Het is mogelijk om de waarde van de aardlekschakelaar aan te
passen, terwijl de teststroom afhankelijk is van de gekozen waarde. Door deze functie is het
mogelijk om elk aardlekschakelaar-type met de maximaal mogelijke stroom te testen zonder de
aardlekschakelaar uit te schakelen.
Verwachte foutstroom (IPFC) wordt op basis van de gemeten weerstand als volgt
berekend:
Waar:
Nominale ingangsspanning U
115V
230V
Hoe Rs trip-lock meting
Stap 1
Selecteer de LOOP-functie met de functiekeuzeschakelaar en selecteer de Rs-
modus met de toetsen ▲▼ en ◀▶navigatie. Selecteer vervolgens de gewenste
stroom-, limiet- en schaalfactoroptiewaarden met de
◀▶navigatie. Het volgende menu wordt weergegeven:
Stap 2
Sluit de juiste testkabels aan op het instrument en volg het
��
× �������������� ������������
��
��
=
������
��
��−����
N
uit te voeren

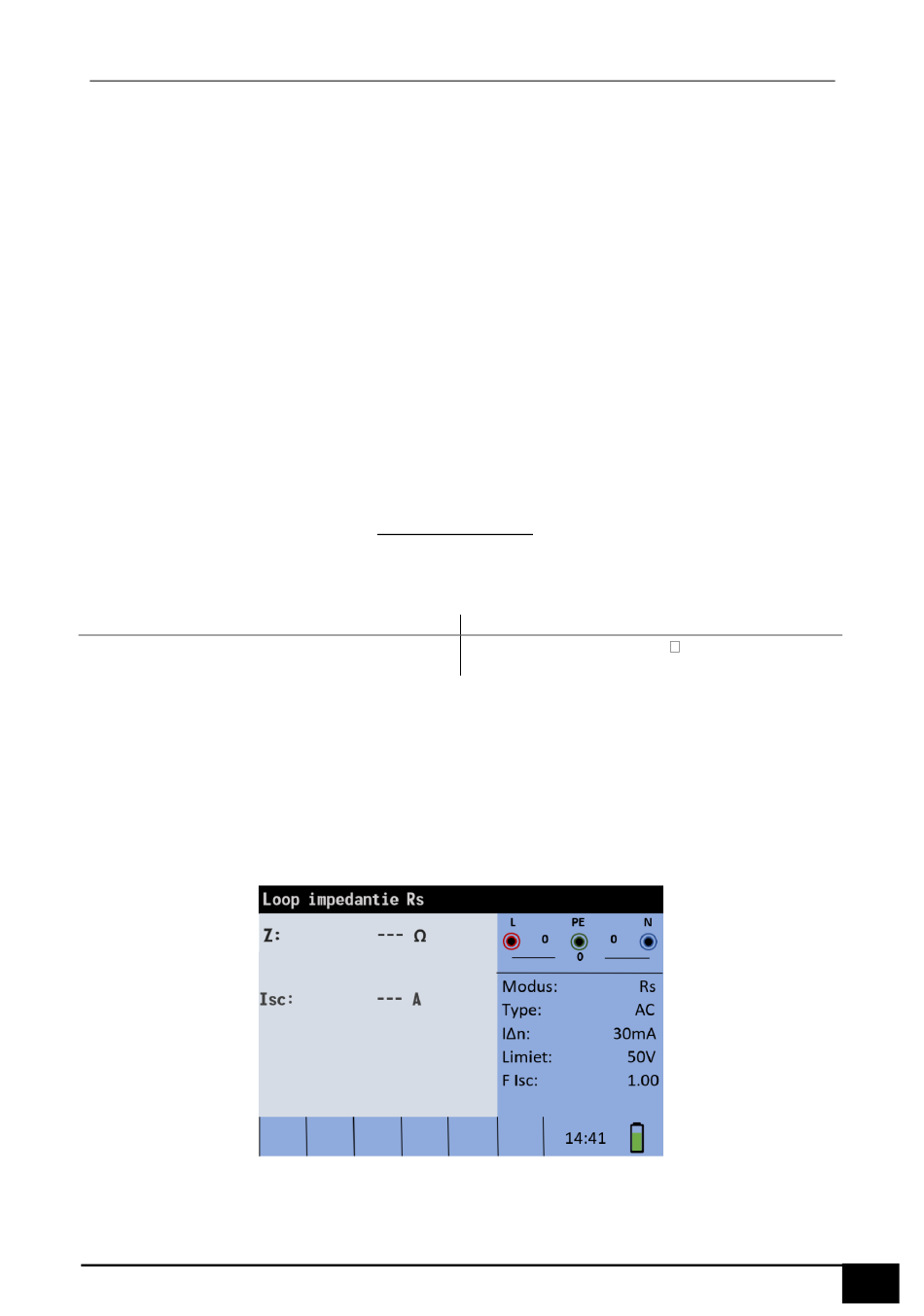

Figuur 5-303: Loop impedantie Rs functiemenu
Metingen
Spanningsbereik
(93 V ≤ U
134 V)
L-PE
(185 V ≤ U
≤ 266 V)
L-PE
▲▼ en
toetsen
43
