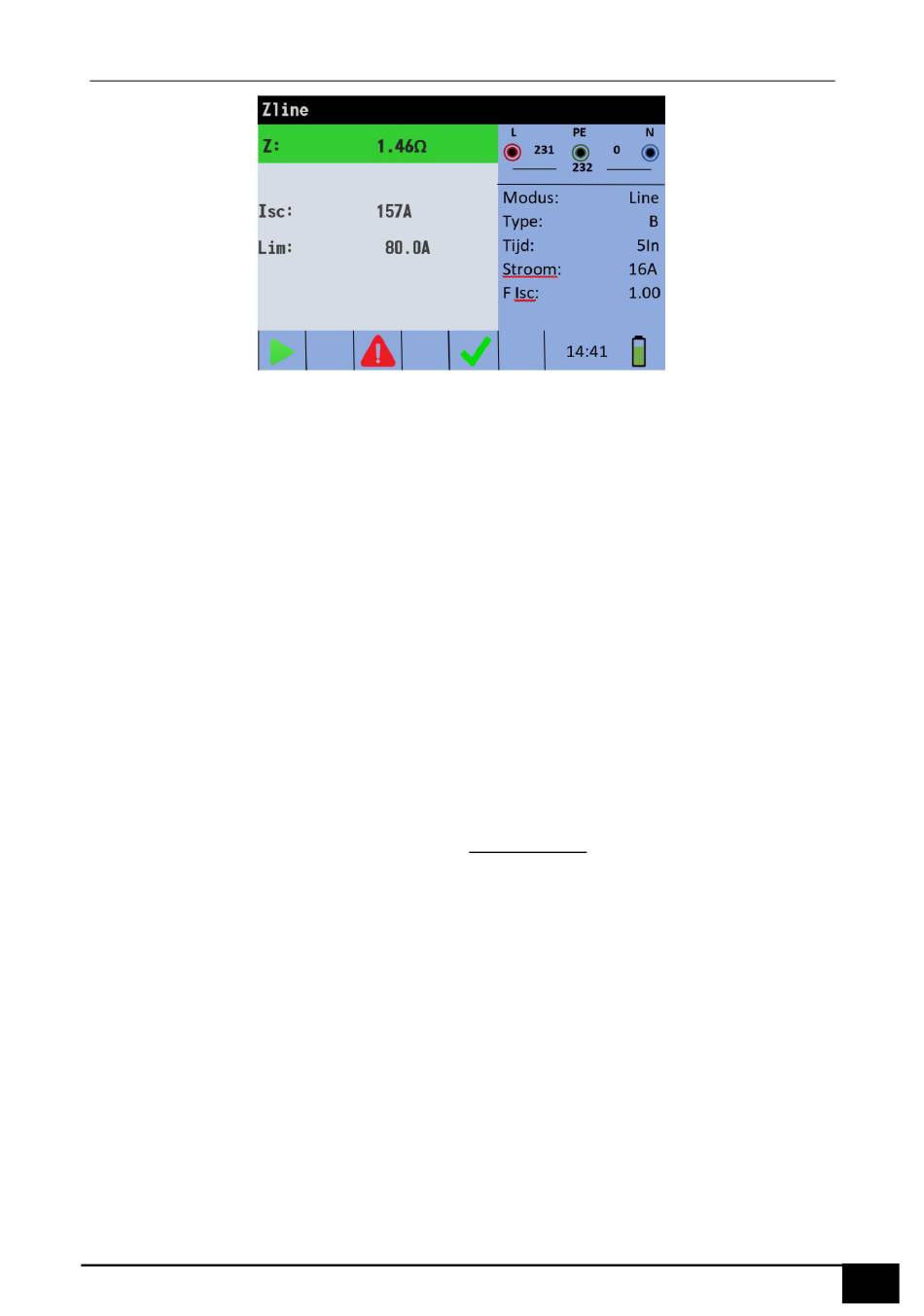

Figuur 5-337: Voorbeeld van meetresultaten lijnimpedantie
Weergegeven resultaten:
Z ............... Line impedantie,
I
............. Verwachte kortsluitstroom,
SC
Notities:
De opgegeven nauwkeurigheid van de testparameter is alleen geldig als de
❑
netspanning tijdens de meting stabiel is.
5.5.1 Spanningsvaltest (Voltage drop)
De spanningsvalfunctie is een meting van de lijnimpedantie (zie hoofdstuk 5.5) en het
resultaat is vergelijkbaar met een referentieresultaat dat eerder is genomen op een ander
punt van de installatie (meestal het begin van de installatie omdat dit punt de laagste
impedantie heeft). De spanningsval in %, de impedantie en de verwachte kortsluitstroom
worden weergegeven.
De spanningsval in % wordt als volgt berekend:
Hoe spanningsvalmeting uit te voeren
Stap 1
Selecteer de LINE Impedantie-functie met de draaischakelaar en selecteer
"Voltage drop" met de toetsen ▲▼ en ◀▶navigatie. Selecteer vervolgens de
gewenste optiewaarden Type, Tijd en Stroom met de
◀▶navigatietoetsen. Het volgende menu wordt weergegeven:
(�� − ��
) × ��
������
��
∆�� =
��
��
Metingen
▲
▼- en
