Niet bewaakte uitgangen op aansluiting B (NEN)
De algemene I/O-module biedt vier relaisuitgangen op aansluiting B:
Uitgang signaalgever (OUT1)
Uitgang voor doormeldapparatuur automatische melding (OUT2)
Uitgang voor doormeldapparatuur handmelding (OUT3)
Uitgang voor storingsmeldingen (OUT4)
Voor elke uitgang zijn er twee relaisconfiguraties beschikbaar. Het relaisgedrag
wordt met de jumpers J2 t/m J7, J12 t/m J13 en J18 t/m J19 op de PCB-module
geconfigureerd.
Configuratie van uitgangen 1 t/m 3
Hieronder vindt u de configuratieopties voor de jumpers van de relaisuitgangen
1 t/m 3.
Configuratieopties jumpers van relaisuitgangen 1 t/m 3 op aansluiting B
Uitgang
Uitgangnummer Optie 1
Signaalgever
OUT1
Doormelding
OUT2
automatische
melders
Doormelding
OUT3
handmelders

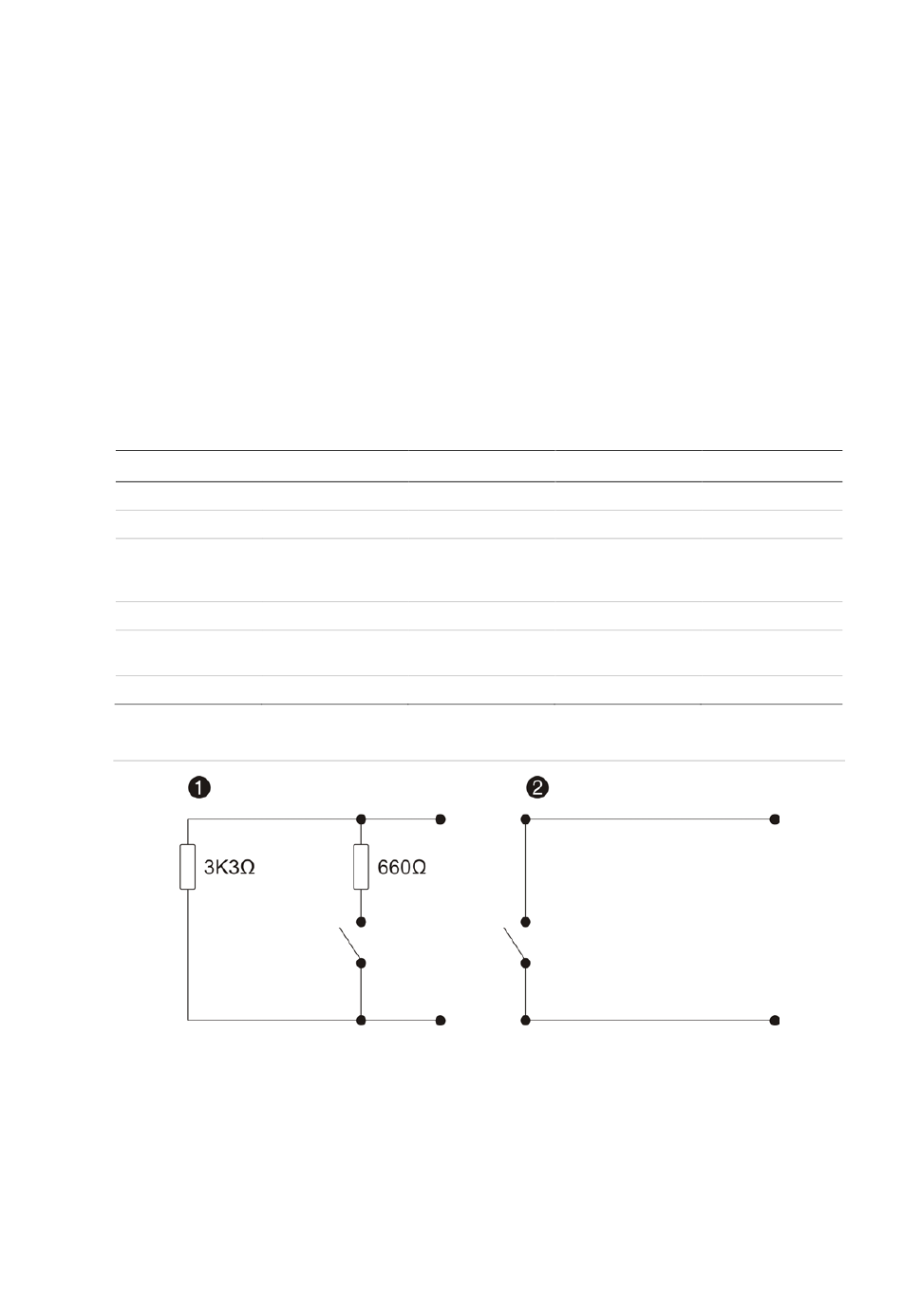

Afbeelding 8: Configuratieopties van jumpers
1200C-2000C Installatiehandleiding voor brandmeldpaneel, herhaalpaneel en black box
Optie 2
J12 IN
J12 OUT
J13 OUT
J13 IN
J2 IN
J2 OUT
J3 OUT
J3 IN
J4 IN
J4 OUT
J5 OUT
J5 IN
Opmerkingen
J18 OUT
J19 OUT
J18 OUT
J19 OUT
9
