NC2011- en NC2051-netwerkmodules aansluiten
Met de NC2011- en NC2051-netwerkmodules kunt u een uitgebreide reeks
netwerktopologieën inrichten wanneer u 1200C-2000C-brandcentrales en -
herhaalborden op het netwerk aansluit.
De NC2011- en NC2051-modules bevinden zich aan de binnenzijde van de
brandcentraledeur (bovenkant) en zijn aangesloten op de CPU-module van de
host (FC1200N of FC2012).
Algemene informatie
Alle netwerknodes gebruiken het ARCNET-protocol. Op elke node in het netwerk
moet een netwerkmodule zijn geïnstalleerd.
Daar waar kabels tussen gebouwen lopen of in omgevingen met veel ruis of
interferentie, moet een glasvezelkabelnetwerk worden gebruikt.
NC2011-netwerkmodule voor RS485-netwerken

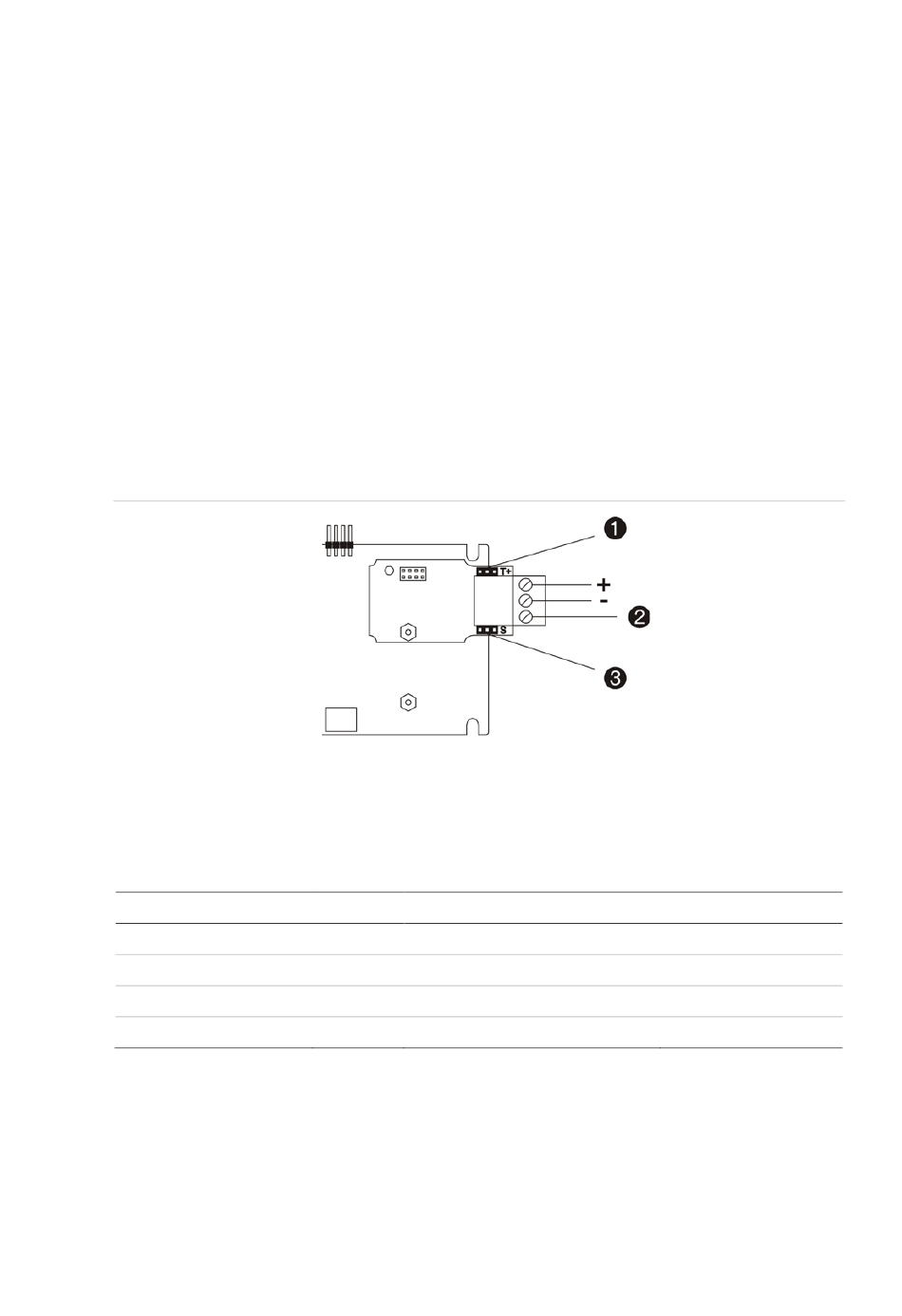

Afbeelding 12: NC2011-netwerkmodule
1. Afsluitingsjumper
2. Afscherming
3. Aardingsjumper
Tabel 3: NC2011-jumperconfiguratie
Jumper
Afsluitingsjumper (T+)
Aardingsjumper (S)
1200C-2000C Installatiehandleiding voor brandmeldpaneel, herhaalpaneel en black box
Instelling Omschrijving
A
Niet afgesloten
B
Afgesloten
A
Niet geaard
B
Geaard
13
