3.13 Hoogkieper stortbakbediening (1001 + 1501H + 1501S)
A
D

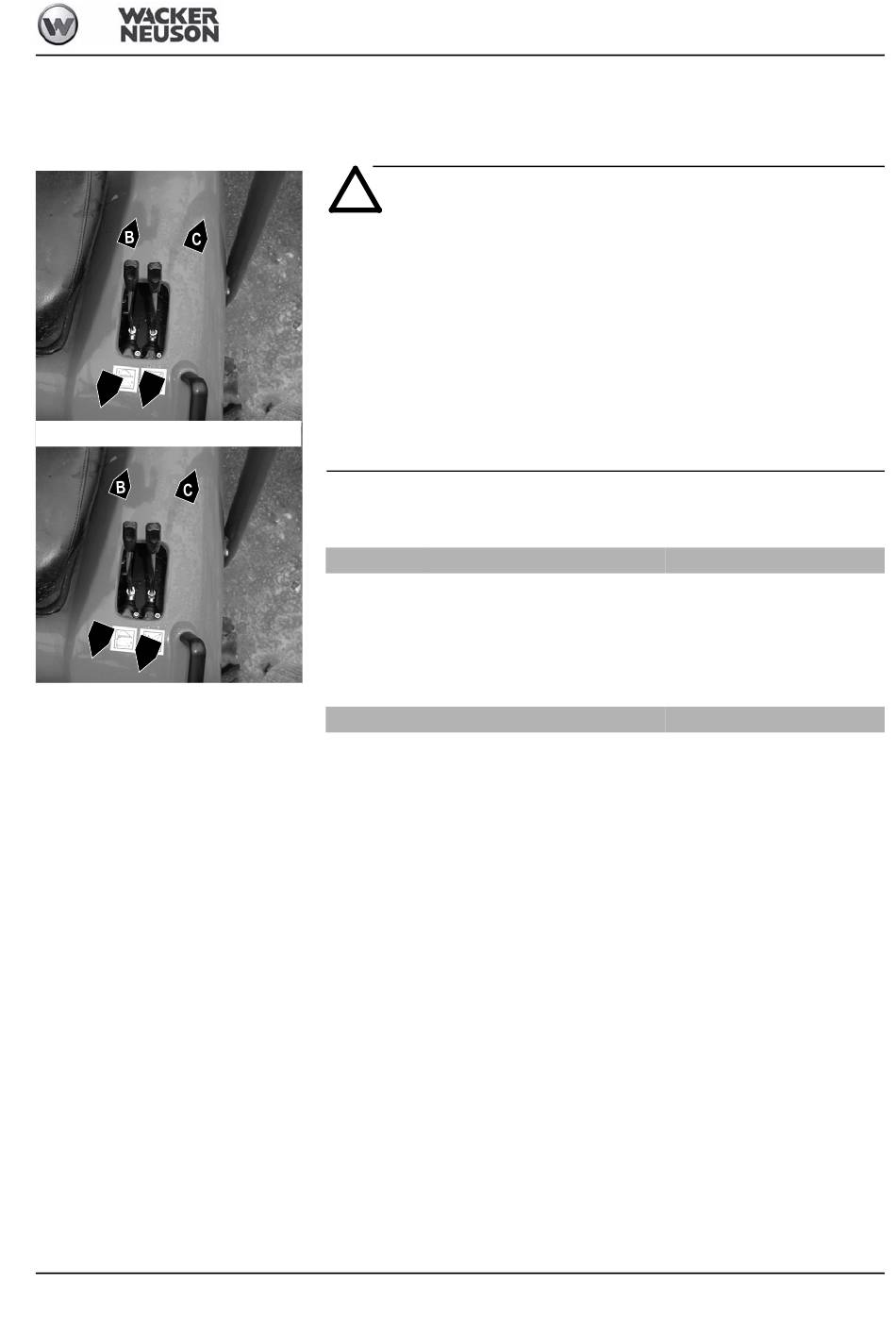

afb. 44: Kiepen 1001/1501H
A
D
afb. 44: Kiepen 1501S
HA 1001/1501/2001 NL - Editie 3.0 * 12001b330.fm
Attentie!
Rijden met gekiepte stortbak is verboden!
Materiaal, dat in de stortbak vastkleeft, mag alleen naar voren in rijstand
rechtdoor van de dumper worden geleegd.
De werksnelheid van de stortbak wordt met de deflexie van de bedie-
ningshendel en het gaspedaal gedoseerd.
Als het laadgoed in een kuil wordt geleegd, dan is een stevige aanslag (balk)
voor het ondersteunen van de voorwielen noodzakelijk!
☞
In geen geval mag alleen met de rem langs de kuil worden gereden!
Een te snel omlaag brengen en neerslaan van de stortbak op het chassis kan
tot schade aan en tot omkiepen van de dumper leiden!
Voor het uitkiepen van de stortbak, de stortbak in de gewenste positie brengen.
Hoogkieper stortbakbediening (1001 + 1501H)
Stand
Hendel
☞
A
Hendel naar voren
☞
B
Hendel terug
☞
C
Hendel naar links
☞
D
Hendel naar rechts
Hoogkieper stortbakbediening (1501S)
Stand
Hendel
☞
A
Hendel naar voren
☞
B
Hendel terug
☞
C
Hendel naar links
☞
D
Hendel naar rechts
• De stuurhendels voor de stortbakbediening: omhoog brengen - onlaag brengen -
zwenken - kiepen - terugkiepen van de stortbak bevinden zich links van de bestuur-
dersstoel.
• Het zwenken en legen van de stortbak mag op een vlakke standplaats alleen in rijstand
rechtdoor worden uitgevoerd
➥
zie sticker rechts op de rand van de stortbak.
Bediening
Functie
➥
optillen
➥
Stortbak laten zakken
➥
Stortbak terugkiepen
➥
Stortbak uitkippen
Functie
➥
Stortbak draait naar links
➥
Stortbak draait naar rechts
➥
Stortbak terugkiepen
➥
Stortbak uitkippen
3-27
